Système d'alimentation 15 000 kVA, 50 Hz/60 Hz, triphasé
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

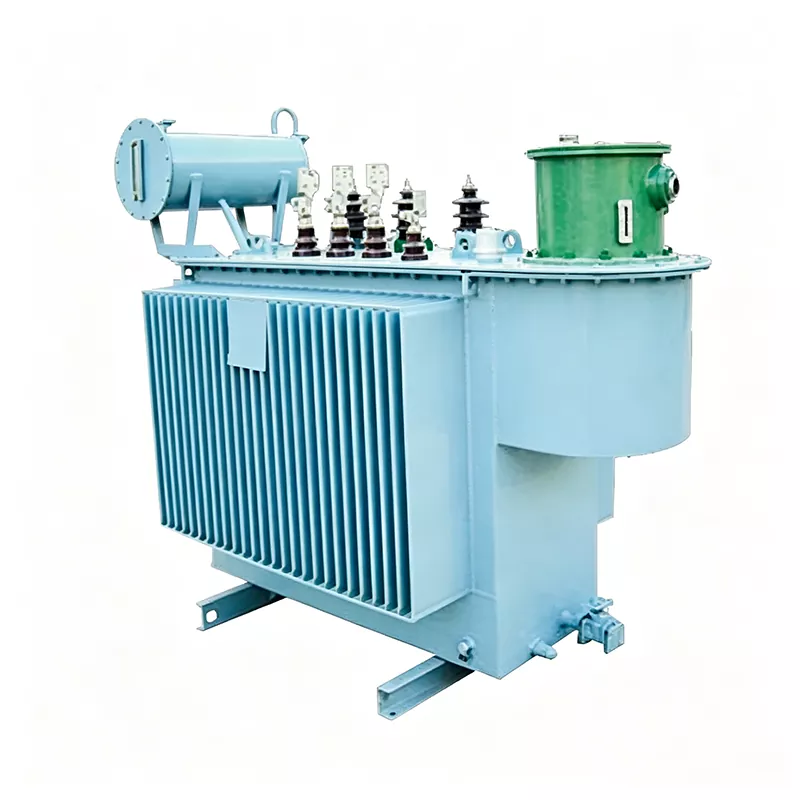

Le transformateur auto-refroidi immergé dans l'huile Huajidian de 15 000 kVA est un équipement de sous-station de base pour les moyennes et moyennes systèmes électriques à haute tension, spécialement conçus pour les grandes sous-stations, les entreprises industrielles et minières, et réseaux électriques régionaux. Il est conforme aux normes nationales et aux normes internationales CEI et a passé la norme ISO9001 certification du système qualité, garantissant une qualité conforme et fiable.

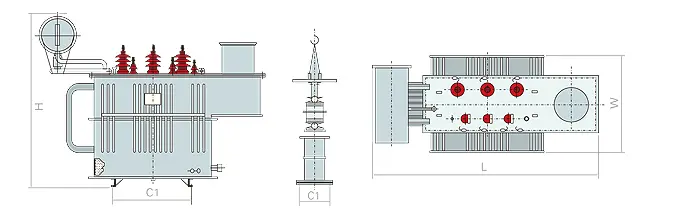

Le produit adopte une structure intégrée classique d'un conservateur d'huile et d'un réservoir d'huile ondulé à refroidissement automatique, éliminant le besoin de ventilateurs de refroidissement supplémentaires. Il s'appuie sur la circulation naturelle de l'huile de transformateur pour les auto-refroidissement, ce qui se traduit par une structure simple, moins de points de défaillance potentiels et un fonctionnement et un fonctionnement pratiques entretien. En tant que fabricant professionnel de transformateurs, Huaji Electric peut fournir des solutions personnalisées basées sur les besoins réels des systèmes de distribution d'énergie des utilisateurs, y compris adaptation de tension dédiée, changeur de prises à vide/en charge commutation et accessoires personnalisés, s'adaptant aux divers besoins électriques de toutes les industries.
Le transformateur auto-refroidi immergé dans l'huile de 15 000 kVA utilise un noyau en acier au silicium laminé à froid à haute perméabilité et 100 % Enroulements en cuivre sans oxygène. L'enroulement haute tension a une structure cylindrique multicouche, tandis que l'enroulement basse tension l'enroulement a une structure continue, ce qui entraîne une répartition uniforme des fuites magnétiques et une résistance mécanique élevée. Il résiste efficacement aux énormes contraintes mécaniques générées par les courts-circuits soudains du réseau électrique, empêchant ainsi déformation et dommages de l'équipement, et présentant une excellente résistance aux chocs en court-circuit.
Le côté haute tension est équipé de traversées en porcelaine à jupe multicouche avec une ligne de fuite suffisante, répondant pleinement aux exigences d'isolation de 35 kV et au-dessus des niveaux de haute tension. Cela empêche efficacement le flashover Défauts causés par une panne de tension, garantissant un fonctionnement sûr et stable de l'équipement sous haute tension complexe conditions.
L'équipement est équipé d'accessoires de protection standard tels qu'une soupape de surpression, un relais de gaz et un réservoir d'huile. indicateur de niveau sur le dessus, permettant une surveillance en temps réel de la pression d'huile interne, du niveau de gaz et d'huile. En cas de Surpression ou accumulation de gaz, il fournit une alerte précoce rapide et un soulagement automatique de la pression, efficacement prévenir l'épuisement des équipements et améliorer considérablement la sécurité du système électrique.
L'équipement peut être équipé d'un changeur de prises en charge, permettant une régulation de tension ininterrompue sous charge. Pour Scénarios industriels avec de grandes fluctuations de tension de réseau, il peut stabiliser la tension de sortie en temps réel, évitant ainsi les temps d'arrêt des équipements et les dysfonctionnements causés par une tension anormale, garantissant un fonctionnement de production continu et stable.
La structure optimisée du noyau et de l'enroulement réduit considérablement les pertes à vide et en charge, ce qui entraîne une efficacité énergétique opération. La conception dédiée du conservateur d'huile peut s'adapter aux changements de volume d'huile pendant le fonctionnement de équipement de grande capacité, retardant le vieillissement et la détérioration de l’huile et prolongeant la durée de vie de l’équipement. Simultanément, le La structure d'auto-refroidissement sans ventilateur simplifie les composants de l'équipement, réduit les points de défaillance potentiels et est efficace réduit les coûts de maintenance ultérieurs.
En tant qu'équipement de base pour la distribution d'électricité urbaine et rurale ainsi que pour l'expansion et la modernisation des sous-stations, il stabilise la région. transmission d'énergie et assure une alimentation électrique stable aux zones urbaines et aux zones industrielles.
Convient aux scénarios de production à charge élevée dans des industries telles que la métallurgie, la chimie et l'exploitation minière, offrant alimentation de grande capacité, continue et stable aux grands équipements de production pour assurer une production ininterrompue.
Fournit une alimentation électrique stable aux installations publiques à forte charge telles que les aéroports, les ports, les grands complexes commerciaux et centres de données, atténuant les risques de fluctuation de tension et soutenant le bon fonctionnement des services publics et du numérique infrastructures.
En 2025, un réseau électrique régional de l'est de la Chine a entrepris un projet visant à augmenter la capacité d'une sous-station clé et moderniser les équipements vieillissants. Les transformateurs vieillissants existants présentaient une consommation d'énergie élevée, une stabilité médiocre et des fluctuations de tension, ne parvenant pas à répondre à la demande croissante d'énergie des parcs industriels environnants et des commerces urbains installations. Un lot de transformateurs immergés dans l'huile et auto-refroidis de 15 000 KVA, nécessitant peu d'entretien et très stables, a été expédié de toute urgence. nécessaires pour remplacer les équipements vieillissants.
Le fabricant professionnel local Huaji Electric a fourni un transformateur auto-refroidi immergé dans l'huile personnalisé de 15 000 kVA pour ce projet. Compte tenu des caractéristiques de fluctuation du réseau électrique local, il a été équipé d'une prise en charge Changeur et isolation interne optimisée et structure d'enroulement. Utilisant une conception à refroidissement automatique sans ventilateur, il élimine le risque de panne de ventilateur dans les équipements traditionnels refroidis par air. Combiné avec un ensemble complet de Accessoires de surveillance intelligents, il permet une surveillance en temps réel de l'état de fonctionnement de l'équipement.
Après la mise en service, la capacité d'alimentation électrique de la sous-station a été considérablement améliorée, les fluctuations de tension du réseau ont été contrôlé à moins de 1 % et les pertes à vide ont été réduites de plus de 15 %. L'équipement a fonctionné de manière continue et stable pendant plus de 12 mois sans échec. Sa conception nécessitant peu d'entretien a considérablement réduit la maintenance de la sous-station charge, résolvant complètement le goulot d'étranglement de l'approvisionnement en électricité pour les zones industrielles et urbaines régionales, et fournissant de solides soutien au fonctionnement stable du réseau électrique local.
Q1 : Quelles méthodes de régulation de tension le transformateur auto-refroidi immergé dans l'huile de 15 000 kVA prend-il en charge ?
Ce produit prend en charge deux modes de régulation de tension courants, qui peuvent être sélectionnés selon les besoins. Tension sans excitation La régulation convient aux scénarios avec une tension de réseau stable et une fréquence de régulation basse tension, offrant des Coût et fonctionnement plus stable. La régulation de tension en charge permet une régulation de tension ininterrompue sous charge, s'adapter aux scénarios industriels et de réseau avec de grandes fluctuations de tension, stabiliser la tension du système en temps réel, et assurer le fonctionnement sûr des équipements électriques.
Q2 : Ce transformateur peut-il s’adapter aux conditions de travail extérieures complexes et aux opérations à charge élevée à long terme ?
Oui. L'équipement adopte une conception d'isolation renforcée et des enroulements en cuivre sans oxygène à haute résistance, offrant excellente résistance aux fluctuations de tension et aux impacts de courts-circuits. Les bagues en porcelaine multicouche sont adapté aux environnements extérieurs complexes tels que l'humidité et la poussière, garantissant des performances d'isolation stables. Le Le système de circulation à refroidissement automatique convient à un fonctionnement ininterrompu à haute charge pendant 24 heures, et le conservateur d'huile La structure retarde le vieillissement du pétrole, ce qui se traduit par une forte adaptabilité environnementale et une stabilité opérationnelle élevée.
Q3 : Quels services personnalisés Huajidian peut-il fournir pour ce transformateur ?
En tant que fournisseur professionnel spécialisé dans les transformateurs personnalisés, Huajidian fournit des OEM/ODM complets. services de personnalisation pour le modèle 15000KVA. Nous pouvons personnaliser des solutions exclusives de combinaison de tension basées sur le normes du réseau électrique et besoins réels de consommation d'énergie des régions de nos clients, offrant des options flexibles en matière de tension méthodes de régulation, accessoires de surveillance et dispositifs de protection. Tous les produits personnalisés sont conformes au chinois normes nationales et normes internationales CEI, répondant aux exigences d'accès au réseau électrique de différentes industries et les régions.
Huajidian est une usine professionnelle d'équipements de transmission et de transformation de puissance intégrant la R&D, la production, personnalisation et vente. Avec des années d'expérience dans le domaine des transformateurs moyenne et haute tension, nous possédons une maturité processus de production et un système de contrôle de qualité rigoureux. Tous nos produits sont certifiés système qualité ISO9001, assurant des performances stables et une qualité fiable. La marque donne toujours la priorité aux besoins des clients, en offrant un guichet unique des solutions personnalisées depuis la conception et la fabrication du produit jusqu'à la maintenance après-vente, gagnant ainsi la confiance à long terme de clients dans les secteurs du réseau électrique, de la fabrication industrielle et des infrastructures, tant au niveau national que à l’international.
