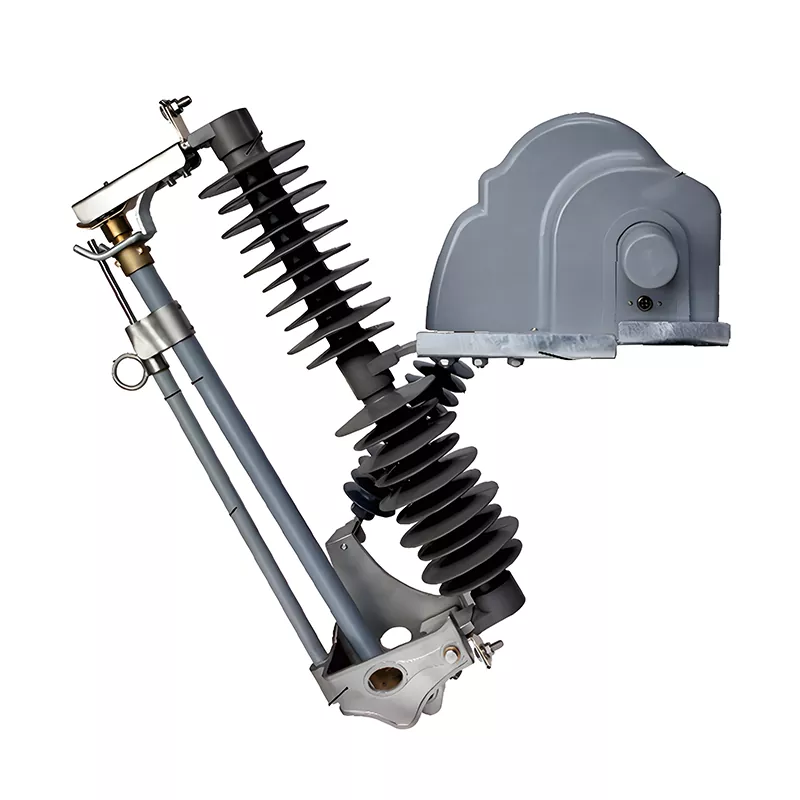

Fusible décrocheur motorisé 40,5 kV

Le fusible à décrochage motorisé HUAJIDIAN 40,5 kV est une mise à niveau intelligente du fusible à déploiement extérieur traditionnel, spécialement développé pour les systèmes de distribution d'énergie haute tension extérieurs. Contrairement aux produits traditionnels qui reposent sur une opération manuelle sur site, ce produit intègre un actionneur électrique, permettant une ouverture et une fermeture entièrement automatiques. L'appareil utilise un principe de chute par gravité ; après qu'un fusible défectueux ait sauté, le tube du fusible tombe automatiquement sous l'effet de la gravité, créant une cassure clairement visible pour une inspection et un entretien faciles.

S'appuyant sur des années d'expérience dans la R&D et la fabrication d'équipements électriques, HUAJIDIAN a optimisé la structure d'isolation, la stabilité mécanique et l'adaptabilité environnementale de ses produits, résolvant complètement des problèmes tels que les risques opérationnels élevés, la réponse lente aux pannes et la mauvaise résistance aux intempéries des fusibles traditionnels. Ces fusibles constituent un équipement de base essentiel pour la mise à niveau intelligente des réseaux de distribution d'énergie modernes.

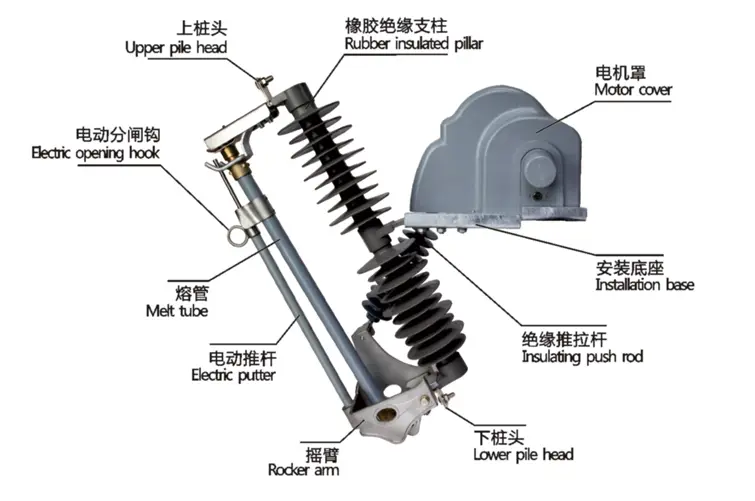

Représentation structurelle

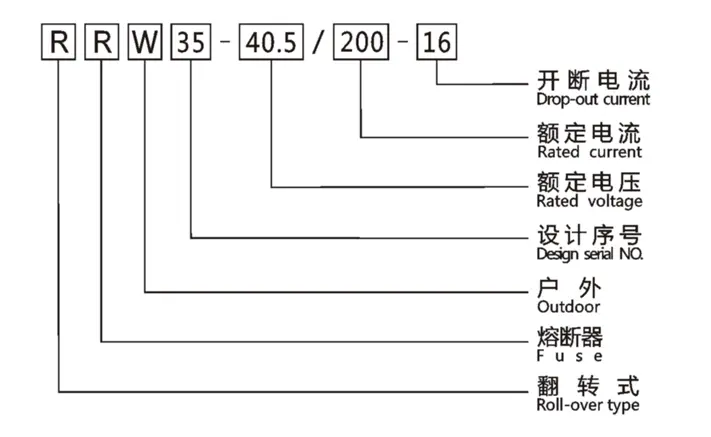

Présentation du type

Performances et spécifications de base

1. Paramètres de protection haute performance

- Tension nominale : 40,5 kV

- Courant nominal : 200 A

- Courant de coupure nominal : 16 kA

- Distance de fuite minimale : 1 255 mm. Ces paramètres garantissent une réponse précise aux défauts de surintensité et de court-circuit de ligne, empêchant efficacement l'épuisement des équipements et le déclenchement de la ligne, et garantissant le fonctionnement sûr et stable du réseau électrique.

2. Système d'exploitation électrique intelligent

- Tension de fonctionnement du moteur : 12 V/24 V CC, large adaptabilité de tension et forte compatibilité.

- Méthode de fonctionnement : équipé d'une tige de poussée électrique et d'un crochet de déverrouillage électrique, prenant en charge la télécommande et la réponse automatique aux pannes.

- Avantage principal : aucune opération manuelle requise sur site, ce qui permet une gestion des pannes sans personnel et améliore considérablement l'efficacité du fonctionnement du réseau de distribution d'énergie.

3. Conception structurelle optimisée

La couche d'isolation utilise des supports isolés en caoutchouc de haute qualité et des tiges de poussée isolées intégrées, avec une résistance d'isolation et une résistance au vieillissement élevées, éliminant efficacement le risque de fuite et de contournement. La structure mécanique est équipée d'un culbuteur de précision et d'un capot de protection du moteur dédié, offrant une protection complète des composants internes du noyau, résistant aux impacts externes et à la corrosion par la poussière, et assurant un fonctionnement stable à long terme de l'équipement.

4. Excellente adaptabilité environnementale

- Température de fonctionnement : -30 ℃ ~ 45 ℃, adapté aux scénarios extérieurs extrêmement froids et à haute température

- Altitude applicable : 1000 m et moins

- Capacité de givrage : peut résister à une épaisseur de givrage radial maximale de 6 mm, fonctionnement stable par temps de givrage hivernal

Principaux scénarios d'application

Grâce à ses avantages de fonctionnement intelligent, de protection stable et de forte résistance aux intempéries, le fusible de décrochage motorisé HUAJIDIAN 40,5 kV est largement utilisé dans divers scénarios de distribution d'énergie haute tension en extérieur :

1. Protection contre les surintensités et les courts-circuits pour les départs extérieurs de 40,5 kV dans les réseaux de distribution d'énergie urbains et ruraux

2. Équipement de protection principal ou de secours pour les unités de distribution d'énergie extérieures dans les sous-stations

3. Protection de sécurité des lignes pour les grandes centrales photovoltaïques et les systèmes de collecte des parcs éoliens

4. Équipement de support de base pour les systèmes d'automatisation des réseaux de distribution nécessitant une commutation automatique à distance

Cas de candidature en ingénierie

Cas : Projet de protection du réseau de distribution pour un parc éolien dans le nord-ouest de la Chine

Un grand parc éolien terrestre du Xinjiang est confronté à des conditions extérieures difficiles, avec des vents forts toute l'année, de grandes différences de température entre le jour et la nuit et un risque élevé de givrage en hiver. Les fusibles manuels traditionnels étaient difficiles à utiliser, avaient une réponse lente aux pannes et étaient sujets à une activation accidentelle en raison du givrage. Ce projet a adopté 86 jeux de fusibles motorisés HUAJIDIAN 40,5 kV, qui, grâce à sa tolérance à basse température de -30 ℃ et ses performances d'antigivrage de 6 mm, sont parfaitement adaptés au climat local rigoureux. La fonction de déclenchement électrique à distance élimine complètement les risques de sécurité liés aux opérations à haute altitude dans des conditions météorologiques extrêmes, réduit la fréquence de maintenance de 70 % et améliore la fiabilité de l'alimentation électrique du système de collecte du parc éolien de plus de 95 %.

Force de la marque et de l'usine

HUAJIDIAN est un fabricant professionnel d'équipements électriques haute tension situé dans la province du Zhejiang, spécialisé dans la R&D, la production et la vente d'équipements de protection haute tension extérieurs. L'entreprise est équipée de lignes de production complètes, de laboratoires d'essais standardisés et de qualifications industrielles complètes, permettant un service à guichet unique depuis la R&D et la production de précision jusqu'à l'inspection qualité et le support après-vente.

La marque adhère toujours à une philosophie commerciale axée sur la qualité, en appliquant strictement les normes nationales et industrielles tout au long du processus, et tous les produits sont soumis à des tests de performances professionnels. Nous avons des partenariats à long terme avec les principaux réseaux électriques et les nouvelles centrales électriques à travers la Chine, fournissant des solutions d'équipement électrique sûres, de haute qualité et rentables aux clients mondiaux, gagnant une large reconnaissance du marché et une réputation dans l'industrie.

FAQ

Q1 : Quels sont les principaux avantages du fusible à décrochage motorisé de HUAJIDIAN par rapport aux fusibles manuels traditionnels ?

Les fusibles traditionnels reposent sur une opération manuelle sur site, ce qui présente des risques tels que des travaux à haute altitude et une gestion lente des pannes. Le modèle motorisé 40,5 kV de HUAJIDIAN est doté d'un système d'exploitation électrique intelligent, prenant en charge une télécommande 12 V/24 V CC et une réponse automatique aux pannes, éliminant le besoin d'une opération sur site et améliorant considérablement la sécurité de la maintenance et l'efficacité de la gestion des pannes. Simultanément, l'équipement résiste aux basses températures, à l'antigivrage et présente une plus grande stabilité d'isolation, ce qui se traduit par une durée de vie plus longue et des coûts de maintenance réduits, s'adaptant aux besoins du développement de réseaux de distribution d'énergie modernes sans pilote et intelligents.

Q2 : À quels environnements de travail ce fusible décrocheur motorisé de 40,5 kV est-il adapté ?

Ce produit est spécifiquement développé pour les scénarios de distribution d'énergie haute tension en extérieur. Il peut fonctionner de manière stable dans une plage de température de -30 ℃ à 45 ℃, convient à des altitudes de 1 000 m et moins et peut résister à un givrage radial maximum de 6 mm. Il est largement applicable aux parcs éoliens, aux centrales photovoltaïques, aux lignes de distribution d'énergie extérieures urbaines et rurales, à la protection extérieure des sous-stations et à d'autres scénarios, et peut facilement gérer diverses conditions extérieures difficiles telles que les températures élevées, le froid extrême, le givrage et la poussière.

Q3 : Le système de contrôle électrique du produit est-il compatible avec les équipements d'automatisation des réseaux de distribution d'énergie conventionnels ?

Excellente compatibilité. Le produit adopte la conception d'entraînement de moteur à large tension 12 V/24 V CC, leader de l'industrie, qui est compatible avec la plupart des systèmes de contrôle d'automatisation de réseau de distribution d'énergie conventionnels et des équipements de surveillance à distance du marché. Les spécifications standard de l’actionneur électrique et de l’interface du crochet de déverrouillage éliminent le besoin de modifications et d’adaptations complexes lors de l’installation. Il peut rapidement réaliser une ouverture et une fermeture à distance ainsi qu'une protection contre les défauts, rendant l'installation pratique et le fonctionnement stable.
