Système d'alimentation 1 600 kVA, 50 Hz/60 Hz, triphasé
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

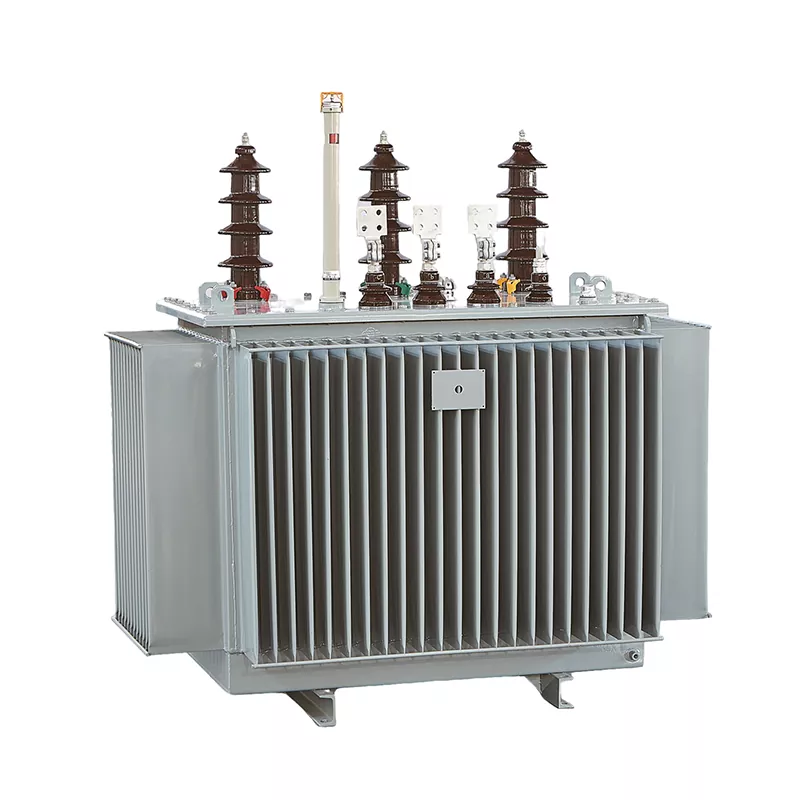

Le transformateur de distribution immergé dans l'huile Huajidian 1 600 KVA est spécifiquement développé pour une puissance de 10 kV/35 kV, 50 Hz. Scénarios de transmission et de distribution et est largement utilisé dans les zones résidentielles, les entreprises industrielles et minières, installations commerciales et espaces extérieurs. Le produit, avec son noyau en acier au silicium laminé à froid à faible perte, Les enroulements en cuivre sans oxygène et le réservoir d'huile ondulé entièrement scellé combinent efficacité énergétique et sans entretien. fonctionnement, résistance aux courts-circuits et résistance aux intempéries. De la conception structurelle à la protection complète Détails, ce système optimise complètement les transformateurs au mazout traditionnels, en résolvant des problèmes tels que l'humidité absorption, vieillissement de l'isolation et coûts de maintenance élevés, réduisant considérablement la charge de travail quotidienne de l'énergie personnel d'entretien.
Le noyau utilise des tôles d'acier au silicium laminées à froid orientées à haute perméabilité avec une structure de joint entièrement oblique, réduisant considérablement les pertes à vide et le courant à vide. Par rapport à la série S9 traditionnelle, la perte à vide est réduit d'environ 30 % et une perte de charge d'environ 15 %, ce qui entraîne des réductions substantielles de la consommation d'électricité dépenses sur le long terme, répondant aux normes nationales d’économie d’énergie.
L'enroulement haute tension est de type cylindrique multicouche, tandis que l'enroulement basse tension peut être de type feuille ou cylindrique. La distribution uniforme du flux de fuite réduit les pertes par courants de Foucault, améliore la résistance mécanique de l'enroulement et résiste à la déformation due aux impacts de court-circuit du réseau électrique.
Le réservoir d'huile utilise des plaques d'acier laminées à froid de haute qualité et le radiateur ondulé combine la dissipation thermique avec compensation de la dilatation et de la contraction thermique du volume d'huile, éliminant ainsi le besoin d'un conservateur d'huile traditionnel et obtenir un système entièrement étanche. L'huile du transformateur est complètement isolée de l'air extérieur et de l'humidité, réduisant considérablement la probabilité de détérioration de l'huile et d'absorption d'humidité de l'isolation, prolongeant ainsi durée de vie des équipements.
L'entretien quotidien ne nécessite que de simples inspections visuelles, éliminant ainsi le besoin de vidanges d'huile fréquentes et démontage pour réparation, réduisant directement de moitié les coûts de maintenance.
La surface du réservoir du transformateur de distribution immergé dans l'huile de 1 600 KVA est recouverte d'un revêtement anticorrosion et revêtement résistant aux intempéries, adapté à une large plage de températures de -25 ℃ à 40 ℃. Il n'est pas sujet à la rouille et au vieillissement lors d'une utilisation extérieure à long terme et peut fonctionner de manière stable dans des conditions humides, poussiéreuses et légèrement corrosives.
Le produit a passé le système de qualité ISO9001 et la certification obligatoire CCC, garantissant une qualité fiable. La personnalisation est prise en charge pour plusieurs capacités et niveaux de tension de 30 kVA à 2 500 kVA, avec un professionnel équipe technique fournissant des conseils d’installation et un support après-vente.
En 2024, Huajidian a fourni trois transformateurs de distribution immergés dans l'huile de 1 600 KVA à un grand parc industriel de Chine du Nord. Le parc industriel connaît des charges industrielles élevées et des variations importantes de température extérieure, exigeant des exigences strictes en matière d’efficacité énergétique et de stabilité. Au cours de l'année qui a suivi sa mise en service, l'équipement a a démontré un faible bruit de fonctionnement et une perte d'énergie minimale, entraînant des économies d'électricité annuelles supérieures à 120 000 kWh. Sa conception entièrement scellée et sans entretien réduit la fréquence des inspections, réduisant ainsi la maintenance électrique du parc les coûts de main-d'œuvre de 40 %, ce qui lui a valu les éloges du propriétaire du projet.
Q1 : Le transformateur de distribution immergé dans l'huile de 1 600 KVA nécessite-t-il une inspection de retrait du noyau après l'installation ?
A1 : Une inspection de qualité stricte a été effectuée avant l’expédition. Le transport normal n'affecte pas l'intérieur structure. Le retrait du noyau n'est pas requis après l'installation ; il peut être mis en service directement après le passage acceptation.
Q2 : Quel est le niveau sonore de fonctionnement du produit ?
A2 : Le noyau adopte une conception à faible bruit. Les niveaux de bruit réellement mesurés sont inférieurs aux normes nationales, minimisant ainsi l'impact sur le milieu environnant. Il convient aux environnements sensibles au bruit tels que les environnements résidentiels et commerciaux. zones.
Q3 : Les spécifications spéciales de tension et de capacité peuvent-elles être personnalisées ?
A3 : la personnalisation OEM/ODM est prise en charge. Nous pouvons fournir des combinaisons de tension personnalisées, des capacités spéciales et solutions d'accessoires assorties en fonction des exigences du système de distribution d'énergie.
