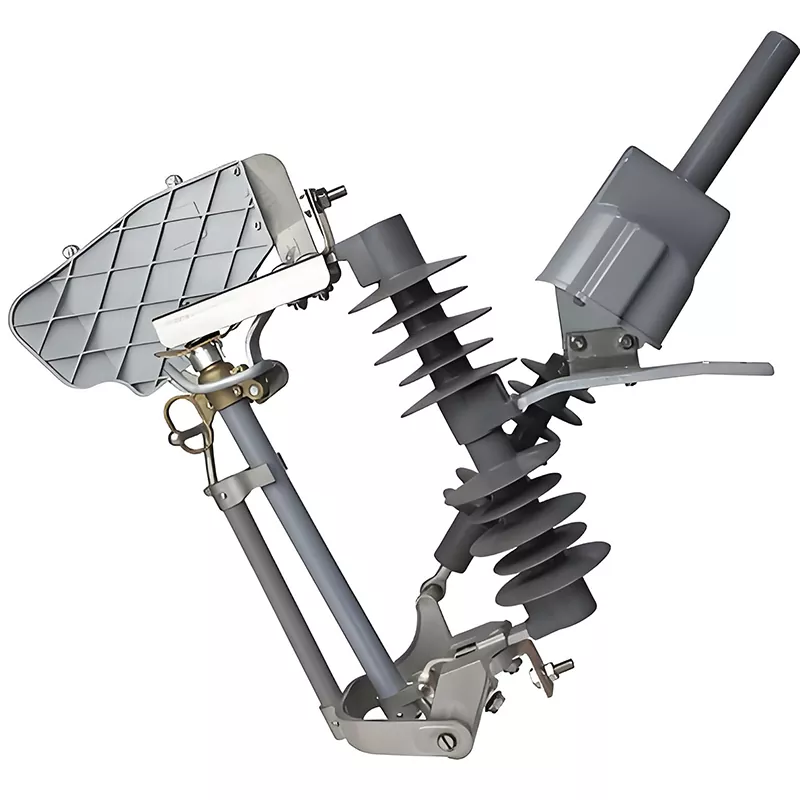

Fusible à décrochage motorisé en porcelaine à rupture de charge

Le fusible à décrochage motorisé en porcelaine HUAJIDIAN Load Break est un dispositif de protection amélioré adapté aux réseaux de distribution modernes. Il surmonte les défauts matériels et structurels des fusibles traditionnels en porcelaine, en remplaçant les composants isolants traditionnels en porcelaine par des isolateurs composites en caoutchouc de silicone haute performance. La structure centrale d'extinction d'arc et la structure de transmission mécanique ont été entièrement optimisées et améliorées pour répondre aux besoins de protection de la distribution dans des conditions de fonctionnement complexes.

Le produit est équipé d'un noyau de fusible en alliage cuivre-argent de haute pureté, offrant des caractéristiques de fusion précises et stables et une réponse rapide aux surcharges de ligne et aux défauts de court-circuit. Doté d'une structure d'extinction d'arc à haut rendement génératrice de gaz intégrée et d'une conception de conduit d'air optimisée, ce produit éteint rapidement l'arc interrompu, empêche la réapparition de l'arc et garantit un processus d'interruption sûr et fiable. Il peut répondre aux besoins des scénarios de protection des réseaux de distribution avec différents niveaux de courant de défaut.

Caractéristiques principales du produit

1. Conception légère, installation et entretien pratiques

Comparé aux fusibles traditionnels en porcelaine, ce produit est environ 30 % plus léger, ce qui réduit considérablement la charge sur les tours et évite les dommages à l'équipement et la déformation de la tour pendant le transport, le levage et l'installation. Sa structure profilée et légère simplifie la manipulation sur site et l'installation des poteaux, réduisant efficacement les difficultés de construction et améliorant l'efficacité de l'installation du projet.

2. Performance mécanique résistante à la corrosion et durable et stable

Les composants mécaniques de base du fusible à chute motorisé en porcelaine Load Break sont fabriqués en acier inoxydable avec galvanisation à chaud pour une excellente résistance à la rouille et à la corrosion. La transmission mécanique fonctionne en douceur sans blocage et peut résister à une exposition extérieure à long terme au vent, au soleil et à la pluie sans rouille, blocage ou défaillance structurelle. Sa durée de vie mécanique peut atteindre plus de 2 000 cycles, garantissant un fonctionnement stable à long terme et éliminant le besoin de remplacements fréquents.

3. Empêche les erreurs de fonctionnement et réduit les coûts de maintenance post-exploitation

L'équipement est équipé d'une structure dédiée à la prévention des mauvais fonctionnements, évitant efficacement les déconnexions et connexions accidentelles causées par une erreur humaine ou des vibrations externes, garantissant ainsi la sécurité du personnel et de l'équipement. L'isolant composite en caoutchouc de silicone présente une surface lisse sans coins morts pour l'accumulation de saleté, ce qui rend difficile l'adhésion de la poussière, du sel et des résidus chimiques, simplifiant le nettoyage et l'entretien quotidiens et réduisant considérablement les coûts de maintenance après exploitation pour les sociétés de réseau électrique.

4. Résistance aux intempéries tout terrain et excellente adaptabilité environnementale

Le fusible décrocheur motorisé en porcelaine à rupture de charge a subi des tests rigoureux de cycles de températures élevées et basses, de vieillissement à la chaleur humide et de vieillissement au brouillard salin, permettant un fonctionnement stable dans une plage de température ultra-large de -40 ℃ à +70 ℃, s'adaptant aux conditions météorologiques extrêmes telles que des températures élevées en été et des températures basses en hiver. L'équipement atteint un indice anti-pollution de niveau 4, résistant à la corrosion par brouillard salin côtier et à la pollution chimique dans les parcs industriels, réduisant ainsi considérablement la probabilité de défaillances par contournement dans les environnements extrêmes.

Paramètres techniques clés

Scénarios d'application de base

1. Parcs industriels côtiers à forte pollution

Tirant parti de l'excellente hydrophobicité, de la résistance au contournement et du brouillard salin des matériaux composites en caoutchouc de silicone, le produit résiste efficacement à la corrosion chimique et à l'érosion par brouillard salin côtier, éliminant ainsi les défauts courants de contournement et de rupture d'isolation que l'on trouve dans les fusibles en porcelaine traditionnels. Il convient au fonctionnement stable à long terme des lignes et des transformateurs dans des environnements très polluants.

2. Zones à haute altitude et basse tension

Le fusible décrocheur motorisé en porcelaine à rupture de charge offre d'excellentes performances d'isolation et une forte adaptabilité basse tension. Il ne nécessite aucune modification supplémentaire de l'isolation pour une utilisation dans des environnements à haute altitude et à basse tension, répondant pleinement aux normes de protection des lignes du réseau électrique à haute altitude et résolvant le problème de la marge d'isolation insuffisante des fusibles traditionnels à haute altitude.

3. Branches du réseau de distribution et lignes terminales

Convient pour la protection des embranchements et des lignes terminales des réseaux de distribution urbains et ruraux. Lorsque des défauts de surcharge ou de court-circuit se produisent, il peut rapidement isoler la section défectueuse, empêchant le défaut de se propager à la ligne principale, réduisant la zone de panne de courant et améliorant efficacement la fiabilité globale de l'alimentation électrique du réseau de distribution.

4. Protection latérale primaire du transformateur de distribution 10 kV

En tant qu'équipement de protection de base pour le côté primaire d'un transformateur monté sur poteau de 10 kV, il peut rapidement couper les surcharges du transformateur et les défauts de court-circuit, protéger la sécurité de l'équipement, réduire les pertes par défaut et raccourcir le temps de récupération en cas de panne de courant.

Comparaison des avantages des produits

Cas d’application d’ingénierie réel

1. Contexte du projet

Un réseau de distribution 10kV dans un parc industriel chimique côtier de l'Est de la Chine. La région présente une forte concentration de brouillard salin, une grave pollution chimique et un climat humide. Les fusibles traditionnels d'origine en porcelaine du parc étaient en service depuis longtemps, subissant fréquemment des contournements, un vieillissement de l'isolation et des dommages au corps en porcelaine, avec une moyenne de 6 à 8 défauts par an, provoquant fréquemment des pannes de ligne, affectant l'alimentation électrique des entreprises et augmentant considérablement la pression sur l'exploitation et la maintenance du réseau électrique.

2. Solution du projet

En 2024, le parc a procédé à des améliorations et à des rénovations du réseau électrique, remplaçant tous les fusibles traditionnels par des fusibles en porcelaine à commande électrique HUAJIDIAN. Compte tenu des conditions de charge et de pollution élevées du parc, un modèle antipollution de niveau 4 à courant de coupure élevé de 12,5 kA a été personnalisé et sélectionné pour s'adapter à l'environnement d'exploitation difficile.

3. Résultats opérationnels

Plus d'un an après sa mise en service, l'équipement a résisté avec succès à des conditions extrêmes telles que les typhons, les températures et l'humidité élevées, ainsi que la corrosion par brouillard salin, sans subir de contournement, de blocage par corrosion ou de dommages à l'équipement. Le taux de panne du réseau de distribution d'électricité dans le parc industriel a diminué de 95 %, et la fréquence du nettoyage et de l'entretien manuels a diminué de 70 %. La conception légère du produit réduit considérablement la difficulté d'inspection et de remplacement, garantissant une alimentation électrique continue et stable pour la production industrielle dans le parc, créant ainsi des avantages économiques et opérationnels significatifs pour le projet.

FAQ

Q1 : Dans quels scénarios le modèle antipollution de niveau 4 de ce produit est-il adapté ?

A1 : Le fusible anti-pollution HUAJIDIAN niveau 4 est spécifiquement développé pour les conditions de pollution difficiles. Il convient aux scénarios très pollués tels que les zones côtières présentant une grave corrosion par brouillard salin, les parcs industriels chimiques présentant des émissions de gaz corrosifs et les zones minières présentant une grave pollution par la poussière. Il peut résister efficacement à la corrosion due à la pollution externe, éviter les défaillances par contournement et maintenir des performances d'isolation stables sur une longue période, dépassant de loin l'adaptabilité environnementale des fusibles en porcelaine ordinaires traditionnels.

Q2 : Le fusible décrocheur motorisé en porcelaine à rupture de charge peut-il être personnalisé en fonction de la capacité du transformateur et des exigences du projet ?

A2 : Des services de personnalisation complets sont pris en charge. Le courant nominal de l'élément fusible du produit peut être personnalisé de 6 A à 200 A pour s'adapter aux différentes spécifications des transformateurs de distribution 10 kV. Il offre également des options de courant de coupure de court-circuit de 6,3 kA et 12,5 kA, et les paramètres structurels tels que l'angle de chute peuvent être ajustés en fonction des conditions d'ingénierie sur site pour répondre aux besoins personnalisés de construction et d'exploitation de divers projets de réseaux de distribution.

Q3 : Quelle est la durée de vie et le cycle de maintenance du fusible isolé composite ?

A3 : Le produit présente une excellente résistance au vieillissement et aux intempéries, avec une durée de vie mécanique supérieure à 2 000 cycles et une durée de vie naturelle en extérieur de plus de 10 ans. Grâce aux propriétés douces et non salissantes du caoutchouc de silicone composite, le cycle de maintenance des équipements est considérablement prolongé. La maintenance de routine ne nécessite que de simples contrôles trimestriels de dépoussiérage et des tests de performances professionnels annuels, éliminant ainsi le besoin de nettoyages et de remplacements fréquents, réduisant ainsi considérablement les coûts de maintenance du réseau électrique à long terme.
