Système d'alimentation 4 000 kVA, 50 Hz/60 Hz, triphasé
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

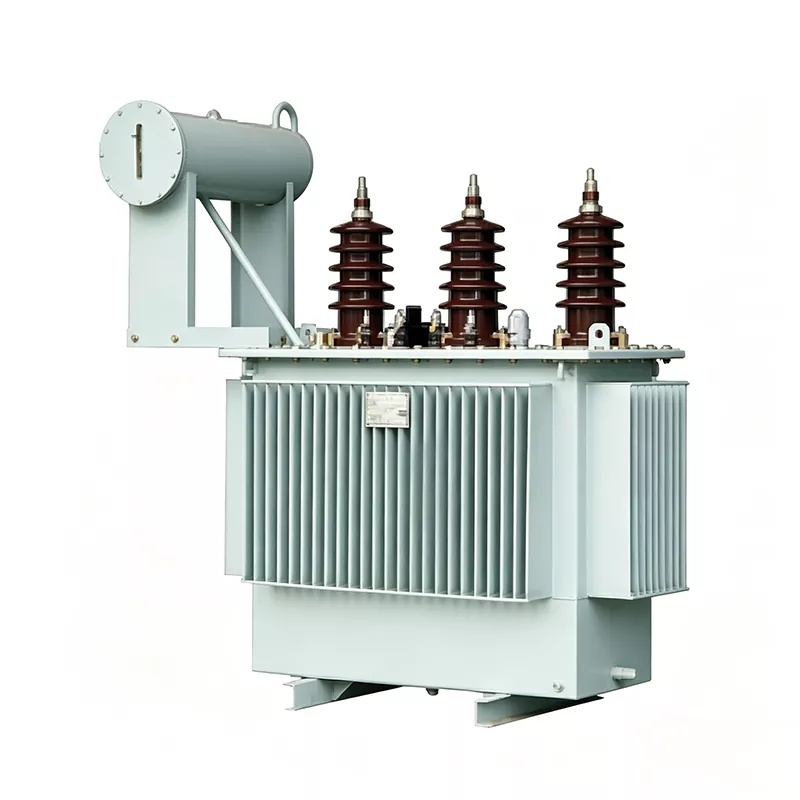

Le transformateur immergé dans l'huile triphasé Huajidian 4000 KVA est un équipement essentiel dans l'industrie et l'exploitation minière. entreprises et sous-stations. Utilisant une structure de dissipation thermique immergée dans l'huile et un conservateur indépendant Conception, il convient à un fonctionnement continu de grande capacité, à long terme et à forte charge. Avec des avantages tels que le faible perte, résistance d'isolation élevée et forte résistance aux chocs de court-circuit, il peut faire face en douceur au fonctionnement les fluctuations des conditions et les surtensions de charge, ce qui en fait un élément clé de l'équipement pour l'énergie industrielle à grande échelle Distribution et alimentation stable à long terme.
Utilisant des tôles d'acier au silicium laminées à froid orientées à haute perméabilité, traitées avec un noyau étagé en plusieurs étapes et Technologie de joint entièrement incliné, réduisant considérablement les pertes à vide et le courant à vide. Même en pleine charge à long terme En fonctionnement, il maintient une efficacité énergétique élevée, réduisant efficacement les coûts d'électricité à long terme pour les entreprises.
Les enroulements haute tension et basse tension utilisent un fil de cuivre sans oxygène : l'enroulement haute tension est doté d'un revêtement multicouche. structure cylindrique et l'enroulement basse tension a une structure continue, ce qui entraîne un flux de fuite uniforme distribution et haute résistance mécanique, capables de résister aux énormes contraintes mécaniques causées par des chocs soudains courts-circuits dans le réseau électrique.
Le réservoir du transformateur immergé dans l'huile triphasé de 4 000 KVA est constitué de tôles d'acier laminées à froid de haute qualité et équipé avec dissipateurs thermiques ondulés ; un réservoir de conservation d'huile indépendant est situé au sommet pour compenser les effets thermiques expansion et contraction de l'huile du transformateur lors du fonctionnement d'équipements de grande capacité. Combiné avec un déshumidificateur pour filtrer l'humidité et les impuretés de l'air, il ralentit le vieillissement de l'huile. Par rapport aux modèles entièrement scellés, cette unité a une hauteur modérée, facilitant la surveillance du niveau d'huile et l'entretien de routine, la rendant adaptée pour scénarios de maintenance de routine dans les sous-stations et les grandes usines.
La surface du réservoir d'huile est recouverte d'un revêtement résistant à la corrosion et aux intempéries, s'adaptant à l'huile, à la poussière et environnements industriels humides et résiste à la rouille et à la corrosion lors d'une utilisation extérieure à long terme.
Le côté haute tension utilise des traversées multicouches en porcelaine, offrant une ligne de fuite suffisante pour répondre à l'isolation. exigences pour 35 kV et moins, évitant ainsi les accidents de contournement. Une soupape de surpression et un relais de gaz sont installés sur le dessus pour surveiller l'état interne de l'équipement en temps réel, fournissant une alerte rapide et une décompression en cas de défauts pour protéger la sécurité de l'équipement. La plaque signalétique indique clairement le modèle, la capacité, le niveau de tension et d'autres paramètres pour une vérification facile par le personnel de maintenance.
Une grande société minière de métaux non ferreux du nord de la Chine a acheté trois Huajidian 4000 KVA triphasés immergés dans l'huile. transformateur pour l'alimentation électrique souterraine et la construction de sous-stations de surface. La zone minière connaît une forte impacts de charge de l'équipement, conditions de fonctionnement extérieures complexes et exigences élevées en matière de continuité de l'alimentation électrique. Depuis Depuis sa mise en service il y a un an, l'équipement a fonctionné à pleine charge pendant plus de 16 heures par jour, démontrant fonctionnement stable, faible perte à vide et aucun défaut de court-circuit. La conception indépendante du conservateur d'huile facilite inspection et entretien quotidiens, réduisant considérablement le risque de pannes de courant et assurant une mine continue production.
Q1 : Ce transformateur immergé dans l’huile triphasé de 4 000 KVA nécessite-t-il un entretien régulier ?
A1 : En fonction de l'environnement industriel et de la charge de fonctionnement, des contrôles réguliers du niveau d'huile, de la qualité de l'huile et L'état des composants est nécessaire, ainsi que le remplacement du dessicant dans l'absorbeur dessicant. Comparé au petit, transformateurs entièrement scellés, ce modèle a un cycle de maintenance plus long et des coûts de maintenance contrôlables.
Q2 : Quelles sont les exigences d’installation ?
A2 : Il doit être installé dans une salle de distribution électrique dédiée ou sur une fondation en béton dans une sous-station extérieure. Des mesures appropriées de ventilation, de dissipation de la chaleur et de prévention de l'eau doivent être en place, et un espace suffisant doit être réservé à l'entretien.
Q3 : Peut-il s’adapter aux environnements industriels extérieurs humides et poussiéreux ?
A3 : Oui. L'ensemble de l'unité est recouvert d'une peinture anticorrosion et résistante aux intempéries. La structure du réservoir d'huile isole la vapeur d'eau ne détériorerait pas l'huile. La traversée haute tension a des performances d'isolation stables et peut être stable appliqué aux conditions de travail extérieures difficiles telles que les sous-stations, les zones minières et les grandes usines.
