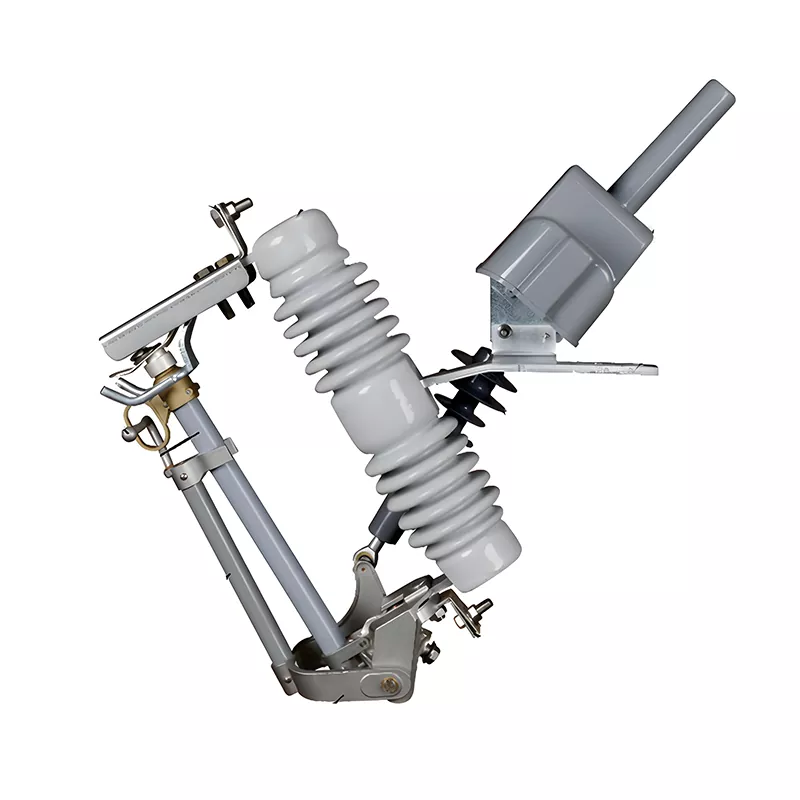

Fusible décrocheur motorisé en porcelaine

Le fusible décrocheur motorisé en porcelaine HUAJIDIAN est un dispositif de protection extérieur dédié à haute tension adapté aux systèmes de réseau de distribution de 10 kV, principalement utilisé pour la protection du noyau des transformateurs de distribution montés sur poteau, des bornes de ligne haute tension et des dérivations. Lorsqu'une surcharge ou un court-circuit se produit sur la ligne, le fusible en alliage cuivre-argent de haute précision intégré à l'appareil fond rapidement. S'appuyant sur la double action de la gravité et du ressort intégré, le tube fusible tombe automatiquement, formant un point de rupture visible, clair et intuitif.

Comparé aux fusibles traditionnels, ce produit présente des caractéristiques de fusible stables et des performances d'extinction d'arc fiables. Équipé d'une structure anti-dysfonctionnement, il peut rapidement couper les défauts et protéger les équipements électriques, tout en servant également de point d'isolement pour assurer une maintenance sûre des lignes. Équilibrant la stabilité du fonctionnement du réseau et la sécurité du personnel, il s'agit d'un dispositif central hautes performances et rentable pour la protection contre les pannes du réseau de distribution 10 kV.

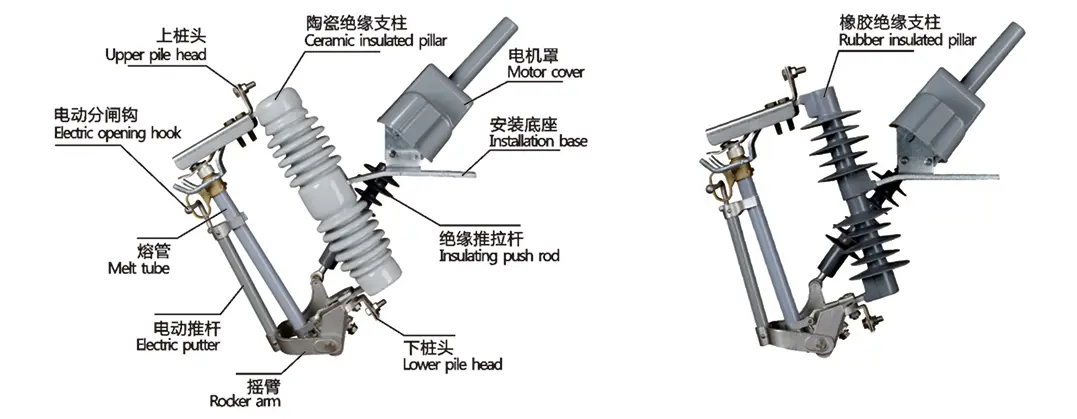

Représentation structurelle

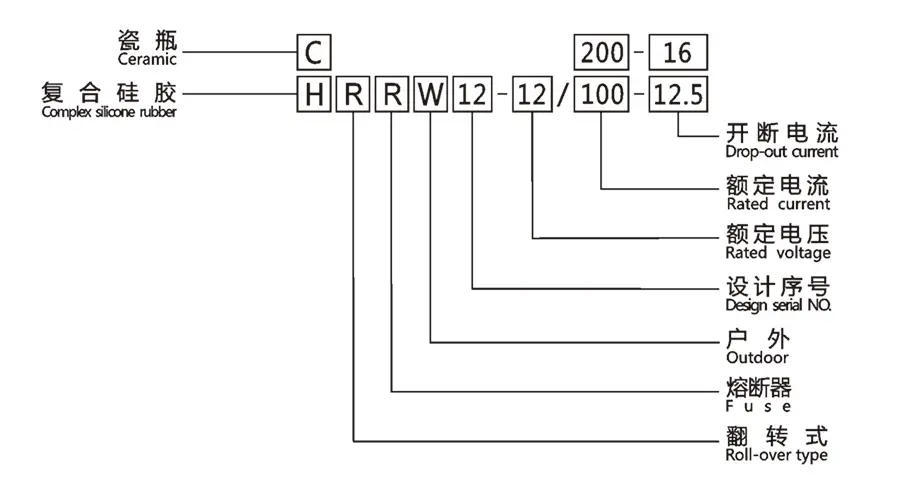

Présentation du type

Avantages principaux du produit

1. Excellentes performances d’isolation, adaptables aux environnements extérieurs complexes

Utilisant des isolateurs intégrés en porcelaine à haute résistance avec une grande ligne de fuite, il possède une résistance extrêmement forte à l'embrasement de la pollution, au vieillissement et aux intempéries. Prenant en charge les niveaux de protection contre la pollution en option de classe III/classe IV, il peut s'adapter de manière stable à divers scénarios extérieurs complexes tels que les températures élevées et basses, la poussière, le brouillard, les hautes altitudes et la forte pollution. La structure dense de l'isolant n'est pas sujette aux fissures ou à la déformation lors d'un fonctionnement à long terme, éliminant ainsi les problèmes de défaillance de l'isolation.

2. Extinction d'arc fiable, coupure de défaut précise et sûre

Le fusible décrocheur motorisé en porcelaine est doté d'une structure d'extinction d'arc génératrice de gaz indépendante intégrée qui absorbe et éteint l'arc de déclenchement en très peu de temps, empêchant complètement le réallumage de l'arc et la réenclenchement accidentel, garantissant une opération de déclenchement unique sûre et fiable. Le fusible en alliage cuivre-argent correspondant a des paramètres de fusion précis et stables, réagissant avec sensibilité aux surcharges mineures et aux défauts de court-circuit soudains, éliminant la fusion accidentelle et le dysfonctionnement.

3. Installation pratique, coûts de maintenance extrêmement faibles

Adoptant une conception structurelle universelle, il peut être directement adapté aux traverses de distribution conventionnelles du marché, ne nécessitant aucune modification complexe sur site, rendant l'installation et la mise en service efficaces et rapides. La structure du produit est simple et compacte, et le remplacement des fusibles est facile, ne nécessitant aucun équipement de précision spécialisé pour la maintenance, ce qui réduit considérablement les coûts de main-d'œuvre et de matériaux sur site, ce qui se traduit par une rentabilité extrêmement élevée à long terme.

4. Isolation sûre, éliminant le risque de mauvaise opération

Après une chute défectueuse, l'appareil forme une coupure clairement visible, fonctionnant comme un sectionneur, fournissant un point de déconnexion de puissance standardisé et sûr pour la maintenance de la ligne, le diagnostic des pannes et le remplacement de l'équipement. Il est équipé d'une structure anti-dysfonctionnement dédiée, évitant efficacement les risques de fermeture accidentelle et de dysfonctionnement causés par une erreur humaine et des interférences environnementales externes, garantissant ainsi la sécurité personnelle du personnel de maintenance.

Principaux paramètres techniques

Scénarios d'application

1. Protection côté primaire des transformateurs de distribution

En tant que principal dispositif de protection pour les transformateurs de distribution montés sur poteau de 10 kV, le fusible décrocheur motorisé en porcelaine peut rapidement déconnecter les défauts de surcharge et de court-circuit du transformateur, empêchant ainsi l'épuisement et les dommages de l'équipement, minimisant l'impact des défauts et assurant le fonctionnement sûr et stable des équipements électriques.

2. Projets de rénovation des réseaux électriques urbains et ruraux

Adapté aux réseaux électriques ruraux éloignés et aux lignes de distribution nouvellement construites ou rénovées, il ne nécessite aucun système complexe d'alimentation électrique et de contrôle, est simple à utiliser, présente de faibles coûts d'investissement et s'adapte parfaitement aux caractéristiques dispersées et à large couverture des réseaux électriques ruraux.

3. Protection des lignes haute tension dans les parcs industriels

Utilisé pour la protection des terminaux et des branches des lignes de distribution haute tension 10 kV dans les zones d'usine, en conjonction avec des commutateurs de sectionnement de ligne, il peut rapidement localiser et isoler les défauts, évitant ainsi les pannes de courant à grande échelle dans les lignes de production en usine et assurant une alimentation électrique stable pour la production industrielle.

Cas d'application pratique

1. Contexte du cas

Un projet de rénovation du réseau électrique rural au niveau du comté dans le nord de la Chine en 2025. Les lignes électriques locales étaient dispersées et les conditions météorologiques extérieures telles que les orages, les tempêtes de sable et les basses températures étaient fréquentes, rendant difficile l'inspection des défauts à haute altitude. Les fusibles ordinaires existants avaient de mauvaises performances anti-pollution et de faibles capacités d'identification des défauts, conduisant facilement à un réallumage d'arc et à de faux déclenchements de ligne, entraînant un retard de maintenance et une mauvaise stabilité de l'alimentation électrique.

2. Solution de candidature

Le projet a acheté en vrac un fusible à quatre niveaux anti-pollution en porcelaine HUAJIDIAN 12 kV/200 A, en l'installant sur le côté primaire de 86 transformateurs montés sur poteau et aux bornes de 32 lignes secondaires dans la zone. Les spécifications des fusibles ont été personnalisées en fonction de la capacité du transformateur sur site, et des tiges de commande isolées dédiées et des fusibles de rechange ont été fournis pour s'adapter aux conditions extérieures complexes.

3. Résultats de la candidature

L'équipement a fonctionné de manière stable pendant un an dans des conditions météorologiques extrêmes telles que des orages et des températures basses, avec des actions de protection précises et sans erreur et sans problèmes de réamorçage d'arc ou de défaillance d'isolation. L'angle de chute intuitif permet au personnel de maintenance de localiser rapidement les défauts au sol, éliminant ainsi le besoin de grimper sur des poteaux et améliorant l'efficacité du dépannage de 60 %. La structure de remplacement simplifiée réduit les coûts de maintenance quotidiens de 45 %, résolvant complètement les problèmes liés à la gestion difficile des pannes et aux coûts de maintenance élevés dans les réseaux électriques ruraux, gagnant ainsi une grande reconnaissance de la part des unités de maintenance du réseau électrique.

Instructions d'installation et d'entretien

1. Exigences d'installation

L'équipement doit être installé de manière fixe sur une traverse de distribution extérieure. La hauteur et l'espacement d'installation doivent respecter les normes de distance de sécurité du réseau de distribution 10kV. L'emplacement d'installation doit avoir une vue dégagée, facilitant l'observation de l'état de l'équipement et le fonctionnement manuel. L'installation dans des environnements difficiles avec de fortes vibrations, une accumulation de gaz corrosifs ou une accumulation d'eau à long terme est strictement interdite.

2. Inspection post-installation

Après l'installation, vérifiez la flexibilité du tube fusible pour vous assurer qu'il n'y a pas de blocage ; confirmez que la connexion du contact est sécurisée et que l'angle de chute répond à la norme de conception de 65° ± 5° pour garantir une chute normale en cas de défaut. Simultanément, vérifiez que les spécifications du fusible correspondent à la capacité du transformateur pour éviter une panne de l'équipement causée par des discordances de paramètres.

3. Entretien courant

Nettoyer régulièrement la poussière et la saleté de la surface de l'isolant pour éviter les accidents de contournement ; vérifiez régulièrement la corrosion des composants mécaniques de la transmission et la déformation des tubes de fusibles, et remplacez rapidement les pièces vieillies ou endommagées. Après des événements météorologiques extrêmes tels que des orages, des vents violents et des blizzards, une inspection spéciale de l'équipement est nécessaire pour identifier à l'avance les risques potentiels pour la sécurité.

Configurations facultatives et services de personnalisation

1. Personnalisation des paramètres : le courant nominal, la capacité de coupure en court-circuit et le niveau de protection contre la pollution peuvent être personnalisés en fonction des paramètres de ligne et de transformateur de l'utilisateur ;

2. Mise à niveau des fonctions : des modèles optionnels avec fonction de rupture de charge sont disponibles pour réaliser des opérations d'ouverture et de fermeture sûres dans des conditions de charge ;

3. Mise à niveau des matériaux : des versions d'isolants composites sont disponibles, avec une résistance améliorée au vieillissement et à l'embrasement, adaptées aux zones à haute altitude et fortement polluées ;

4. Accessoires assortis : des tiges de commande isolantes personnalisées, des fusibles complets et des conseils d'installation sur site sont disponibles.

FAQ

Q1 : Comment résoudre le problème des fusibles qui sautent fréquemment ou du dysfonctionnement lors de l'utilisation du fusible à décrochage motorisé en porcelaine ?

A1 : Les éclatements fréquents de fusibles sont souvent causés par des spécifications de courant de fusible incompatibles ou par une surcharge de circuit à long terme. Le dysfonctionnement des équipements est généralement dû au blocage des tubes fusibles ou au vieillissement de la structure mécanique. Il est recommandé de vérifier d'abord si les spécifications des fusibles correspondent à la capacité du transformateur, de nettoyer régulièrement les composants de transmission, de remplacer les fusibles vieillissants et d'assurer un mouvement fluide du tube de fusible pour résoudre efficacement ces problèmes.

Q2 : Quels sont les principaux avantages des produits HUAJIDIAN par rapport aux fusibles ordinaires traditionnels ?

A2 : Les principaux avantages sont principalement triples : Premièrement, l'utilisation de fusibles en alliage cuivre-argent garantit des paramètres de fusion précis et une réponse aux pannes plus sensible ; Deuxièmement, la structure intégrée d'extinction d'arc génératrice de gaz empêche la réapparition de l'arc, améliorant ainsi considérablement la sécurité opérationnelle ; troisièmement, la structure à double chute gravité + ressort offre un fonctionnement stable et un angle de chute clair, permettant un dépannage sans grimper sur le poteau, réduisant les difficultés et les coûts de maintenance et offrant une rentabilité globale nettement supérieure à celle des produits traditionnels.
