Système d'alimentation 500kVA, 50Hz/60Hz, triphasé
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

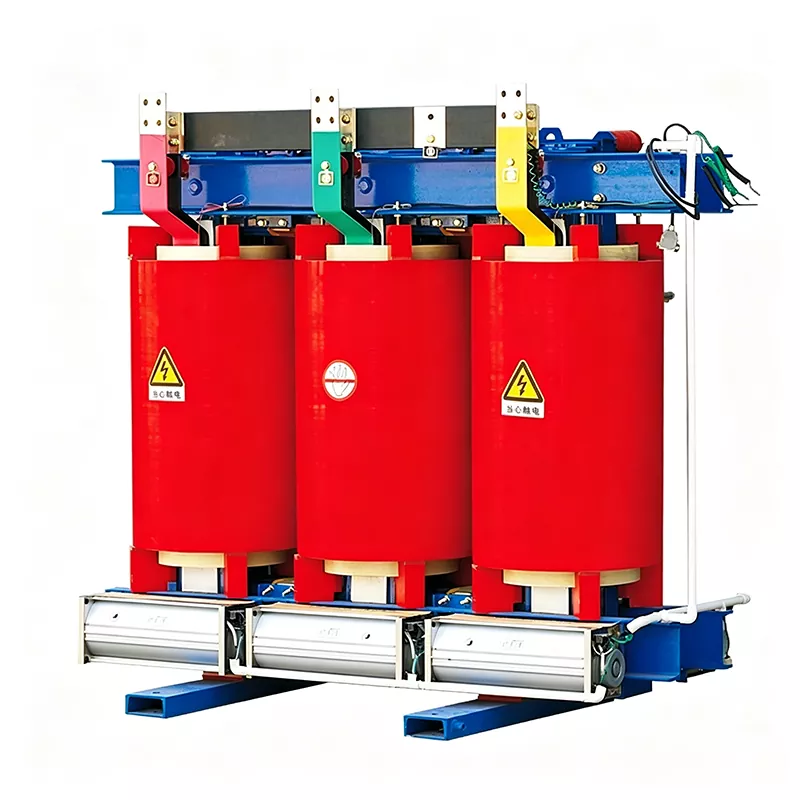

Le transformateur de type sec en résine moulée Huajidian 500 kVA est un dispositif de distribution d'énergie haute performance de 10 kV adapté pour les scénarios de consommation d’énergie faible à moyenne. Le produit adopte une isolation de type sec totalement sans huile Structure, résolvant fondamentalement les risques de sécurité et les problèmes environnementaux des équipements traditionnels immergés dans l'huile. S'appuyant sur un savoir-faire sophistiqué et des matières premières de haute qualité, il garantit une stabilité et une durabilité à long terme fonctionnement du système de distribution d’énergie.
Le transformateur de type sec en résine coulée de 500 kVA fonctionne sans produire de gaz nocifs ni de déchets, ce qui entraîne zéro pollution de l'environnement. Utilisant une conception électromagnétique optimisée, le produit offre une excellente efficacité énergétique, atteignant un rendement triphasé de 99,31 % à une charge de 35 %, répondant aux dernières normes d'efficacité énergétique du DOE pour 2029. réduit efficacement la consommation d’énergie à long terme des entreprises, en équilibrant les avantages économiques et la valeur environnementale.
La conception de l'isolation de type sec élimine complètement les risques pour la sécurité tels que les fuites d'huile, les taches d'huile et les incendies. Équipé avec des matériaux isolants haut de gamme de qualité 220 ℃, il prend en charge plusieurs réglages d'augmentation de température, dont 150 ℃ (standard), 115 ℃ et 80 ℃, s'adaptant aux environnements à haute température et aux conditions de charge continue. Mettant en vedette Blindage électrostatique conforme à la norme NEMA et technologie de fonctionnement à faible bruit, il réduit considérablement le bruit électrique et interférences transitoires, assurant un fonctionnement stable et silencieux.
Élimine considérablement le besoin de vidanges d'huile et d'entretien associés aux équipements traditionnels immergés dans l'huile. réduit les coûts de main d’œuvre et d’entretien. Doté de fonctions d'auto-nettoyage et d'auto-refroidissement, réduisant la fréquence et complexité de l'entretien quotidien. Prend en charge les enroulements en aluminium ou en cuivre en option, avec paramètre de tension flexible personnalisation ; enceinte de ventilation standard NEMA1, avec enceinte étanche NEMA3R en option, adaptée à divers conditions de travail complexes telles que les environnements intérieurs, extérieurs, humides, poussiéreux et corrosifs.
Le transformateur de type sec en résine coulée de 500 kva peut être équipé de ventilateurs booster (pour améliorer la capacité de surcharge), Disjoncteurs haute et basse tension intégrés, parasurtenseurs, capteurs numériques de contrôle de température avec alarme fonctions et interfaces de surveillance SCADA. Il prend également en charge le renforcement sismique conforme à l'OSHPD, 50/60 Hz. fonctionnement à double fréquence et personnalisation de l'impédance. Toutes les solutions personnalisées ont été vérifiées professionnellement et se conformer pleinement aux normes internationales de l’industrie.
- Capacité nominale : 500kVA
- Nombre de phases : Triphasé (compatible monophasé)
- Tension primaire : 208 V-600 V (prend en charge la connexion delta 480 V, 600 V, etc.)
- Tension secondaire : 208Y/120V, 480Y/277V (personnalisation prise en charge)
- Matériau d'enroulement : enroulement en aluminium/enroulement en cuivre (en option)
- Indice d'augmentation de température : 150 ℃ (standard), 115 ℃, 80 ℃ (classe d'isolation 220 ℃)
- Méthode de régulation de tension : régulation de prise latérale primaire ±2 × 2,5 %
- Méthode de refroidissement : refroidissement naturel par air (AN)
- Armoire de protection : armoire ventilée NEMA1 (armoire entièrement fermée NEMA3R en option)
- Compatibilité de charge : facteur K 4/9/13/20+, adapté aux charges non linéaires telles que les convertisseurs de fréquence et les données équipement
- Normes : IEEE, ANSI, NEMA, UL, CSA, DOE Energy Efficiency Standard 2029
Plage d'impédance : Standard 3 % -7 % (personnalisable)
Avec ses avantages de sécurité, de respect de l'environnement, de fonctionnement stable et de maintenance simple, ce 500 Kva Cast Le transformateur de type sec en résine est entièrement adaptable à divers scénarios d'utilisation de l'énergie, complétant efficacement l'alimentation conversion et distribution. Il est largement utilisé dans les ateliers industriels, les bases de fabrication de machines, les commerces. complexes, communautés résidentielles, centres de données et autres emplacements, particulièrement adaptés aux environnements à haute température exigences en matière de prévention des incendies, de protection de l’environnement et de réduction du bruit.
Un parc industriel de fabrication dans le sud du Vietnam connaît des températures et une humidité élevées, avec des phénomènes non linéaires complexes. charges sur ses équipements de production. En 2023, le parc a acheté six transformateurs de type sec en résine moulée Huajidian de 500 kVA. Le projet comprend des armoires NEMA3R personnalisées étanches à l'eau et à la poussière et une élévation de température basse de 115 ℃. configuration, combinée à une conception de charge anti-non linéaire K9, s'adaptant aux démarrages et arrêts fréquents des équipements conditions. L'équipement fonctionne en continu depuis plus de deux ans sans fuite d'huile ni dysfonctionnement, maintenir une tension de sortie stable et assurer le fonctionnement continu de la ligne de production. Cela a aidé le Le parc industriel réduit les coûts de maintenance et d'énergie d'environ 15 % par an.
Basé sur le système de gestion normalisé ISO9001, Huajidian met en œuvre un contrôle qualité complet pour chaque Transformateur sec de 500 kVA. Avant de quitter l'usine, les produits sont soumis à une série complète de tests, notamment sur le rapport de rotation. Vérification, test de résistance d'isolation, test de fonctionnement à pleine charge, test d'échauffement et transitoire tests d'immunité. Tous les processus respectent strictement les normes internationales de l’industrie. Ce n'est qu'après avoir réussi tous les tests que les équipements quittent l'usine, garantissant un fonctionnement continu et stable dans des conditions complexes.
Q1 : Quels sont les principaux avantages de ce transformateur de type sec en résine moulée de 500 kva par rapport au transformateur traditionnel immergé dans l'huile des transformateurs ?
Ce produit adopte une structure isolante entièrement en résine de type sec, abandonnant la conception traditionnelle immergée dans l'huile. Ceci élimine les risques de sécurité tels que les fuites d'huile, la contamination par l'huile et les incendies à la source, ce qui entraîne une pollution nulle et une efficacité énergétique supérieure. Il élimine le besoin de vidanges d'huile et d'entretien réguliers, réduisant considérablement coûts d'exploitation à long terme, prolongeant la durée de vie et le rendant plus adapté aux intérieurs, densément peuplés et environnements exigeants sur le plan environnemental.
Q2 : Ce transformateur prend-il en charge la personnalisation des paramètres et des conditions de fonctionnement spéciales ?
Il prend en charge la personnalisation personnalisée de scénarios complets. Les enroulements en aluminium ou en cuivre peuvent être sélectionnés en fonction du coût et les exigences de performance et les paramètres de tension, les niveaux d'échauffement et les armoires de protection peuvent être flexibles personnalisé. Il peut s'adapter à des conditions de fonctionnement spéciales telles que des températures élevées, de l'humidité, de la poussière et de la corrosion. peut également être équipé de fonctions telles que le refroidissement d'appoint, le renforcement sismique et la surveillance intelligente. Tout les produits personnalisés répondent aux normes internationales d’efficacité énergétique et de sécurité.
Q3 : Quels sont le cycle de maintenance et les coûts du produit ?
Ce produit élimine le besoin de vidanges d'huile régulières requises par les transformateurs immergés dans l'huile, simplifiant ainsi entretien. La maintenance de routine ne nécessite qu'un simple dépoussiérage et une vérification des paramètres tous les 3 à 6 mois. Il comporte fonctions d'auto-nettoyage et d'auto-refroidissement, réduisant considérablement la fréquence de maintenance. Par rapport au traditionnel Équipement immergé dans l'huile, il peut économiser plus de 60 % des coûts annuels de main-d'œuvre et de matériaux de maintenance, ce qui entraîne une réduction coûts totaux du cycle de vie.
Grâce à ses performances produit supérieures et à son assurance qualité rigoureuse, le transformateur de type sec en résine moulée Huajidian 500 kVA a acquis une large reconnaissance sur le marché mondial. L'entreprise accueille sincèrement les clients de chez eux et à l'étranger pour visiter notre usine pour des inspections sur place et pour discuter de la coopération. Nous continuerons à fournir des services mondiaux aux utilisateurs des solutions de distribution d'énergie de haute qualité, à haut rendement et personnalisables.
