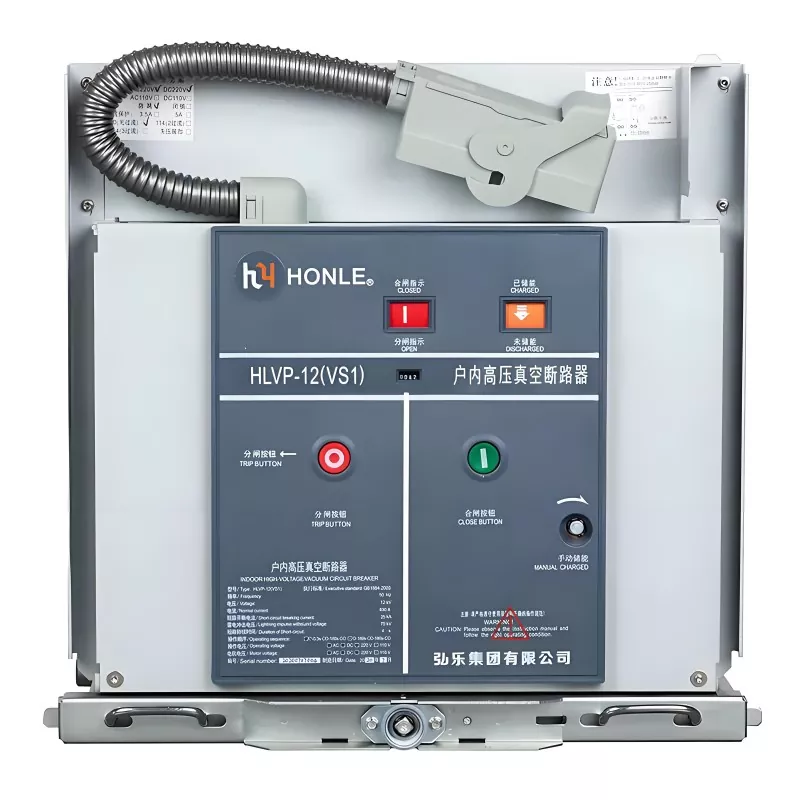

Disjoncteur à vide 11kV 630A

HUAJIDIAN est spécialisé dans la R&D, la production et la vente d'appareillages haute tension, avec des années d'expertise approfondie dans le secteur des disjoncteurs à vide 11kV 630A. La marque dispose d'une équipe de R&D indépendante, d'une usine de fabrication moderne et d'un système de contrôle qualité complet, axé sur l'innovation technologique dans les équipements de protection électrique moyenne et haute tension.

La gamme de produits VCB 11 kV 630 A comprend une gamme complète d'offres, notamment des disjoncteurs à vide intérieurs et extérieurs et des ensembles complets d'appareillage de commutation, destinés à des secteurs tels que les services publics d'électricité, les mines, les produits chimiques et la construction. Tous les produits répondent aux normes de qualité internationales et sont certifiés ISO9001 ; ce sont des best-sellers sur les marchés nationaux et internationaux. Ayant été présentée lors d'événements tels que le Mexico Power Exhibition, la marque s'est bâtie une solide réputation mondiale basée sur une technologie fiable et la qualité.

Avantages principaux du produit

1. Excellentes performances d’isolation, adaptées aux environnements complexes

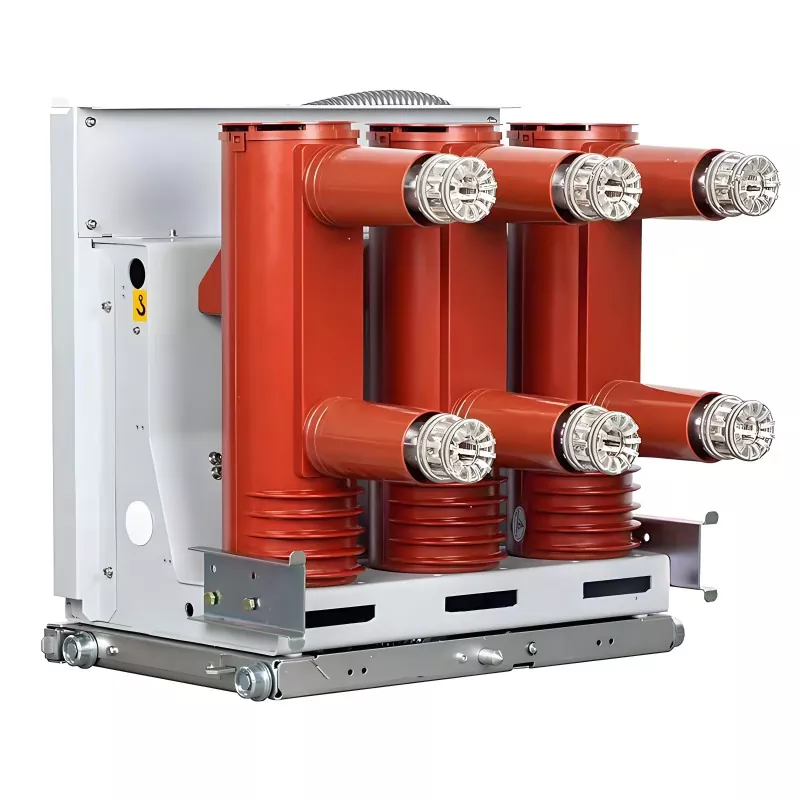

L'ampoule à vide utilise un boîtier en résine époxy entièrement intégré, améliorant considérablement l'isolation globale de l'équipement et offrant une résistance robuste contre la pollution, l'humidité et la condensation. Les modèles standard fonctionnent de manière stable à des altitudes de 1 000 mètres ou moins, tandis que des options de personnalisation pour les très hautes altitudes sont disponibles pour répondre aux exigences opérationnelles de divers environnements spécialisés.

2. Durée de vie exceptionnelle, prend en charge un fonctionnement fréquent

Le VCB 11 kV 630 A offre une durée de vie mécanique et une capacité de coupure de courant nominale allant jusqu'à 20 000 opérations. Il prend en charge jusqu'à 50 opérations avec un courant de court-circuit maximal et garantit des performances de coupure stables pour au moins 30 opérations dans des conditions de court-circuit de 40 kA. Il est parfaitement adapté aux scénarios impliquant des cycles de démarrage/arrêt fréquents des équipements et des commutations de ligne répétées, réduisant efficacement la fréquence de remplacement des équipements et les coûts de maintenance à long terme.

3. Une protection robuste contre les courts-circuits garantit la sécurité du système

Le produit présente un courant de coupure de court-circuit nominal maximum de 40 kA et un courant de tenue de crête allant jusqu'à 100 kA. En cas de défauts soudains tels que courts-circuits ou surcharges, il interrompt rapidement les courants de défaut et isole les équipements défectueux. Cela empêche la propagation des défauts, évitant ainsi les pannes de courant généralisées et les dommages aux équipements, et garantit pleinement la sécurité opérationnelle du système de distribution d'énergie.

4. Paramètres de fonctionnement précis et forte interopérabilité

Le disjoncteur à vide 11kV 630A offre des paramètres de fonctionnement précis et stables : temps de stockage d'énergie ≤10s, distance d'ouverture des contacts de 11±1mm, surcourse des contacts de 3,5±0,5mm, vitesse moyenne d'ouverture/fermeture de 1,2±0,2m/s et synchronisation triphasée ≤2ms. Il prend en charge la séquence de fonctionnement standard « 0-0,3s-CO-180s-CO » et s'intègre parfaitement à divers dispositifs de protection de l'alimentation pour permettre une protection de l'alimentation intelligente et contrôlée avec précision.

Spécifications techniques complètes

Scénarios d'application clés

1. Sous-stations du réseau électrique et salles de distribution

Utilisé pour la protection du côté sortie basse tension des transformateurs principaux et pour isoler les défauts de ligne ; empêche la propagation des défauts et assure la stabilité opérationnelle globale du réseau électrique régional.

2. Industrie lourde et fabrication

Convient à la protection de la distribution électrique des équipements de haute puissance dans des secteurs tels que la sidérurgie, la chimie et la fabrication de machines ; capable de gérer des cycles de démarrage-arrêt fréquents pour les moteurs et les transformateurs tout en garantissant une interruption fiable et une protection de sécurité.

3. Distribution d'énergie dans des environnements spéciaux

Dispose d'une isolation supérieure résistante à l'humidité et à la pollution, permettant un fonctionnement stable dans des environnements côtiers très humides ; des versions personnalisables sont disponibles pour les conditions de haute altitude et de basse pression, résolvant les problèmes d'instabilité auxquels les disjoncteurs traditionnels sont confrontés dans les environnements difficiles.

4. Immeubles commerciaux et résidentiels de grande hauteur

Utilisé pour protéger les lignes principales moyenne tension 11 kV dans les bâtiments ; gère efficacement les fluctuations de charge et les risques de court-circuit pour assurer la sécurité électrique.

Cas d'application concret

Étude de cas 1 : Rénovation de la distribution électrique pour une usine chimique côtière

Une grande usine chimique de l'est de la Chine, située dans une zone côtière, a rencontré des problèmes où une humidité élevée et des brouillards salins provoquaient un vieillissement de l'isolation et des déclenchements fréquents des disjoncteurs traditionnels, perturbant ainsi le fonctionnement stable des lignes de production. L'entreprise a mis à niveau son système de distribution d'énergie 11 kV à l'aide du disjoncteur à vide (VCB) HUAJIDIAN 11 kV 630 A. Le produit est doté d'une structure isolante solide et scellée qui résiste efficacement à la corrosion par brouillard salin et à la pénétration de l'humidité. L'équipement a fonctionné en continu pendant 24 mois sans défaillance d'isolation ni déclenchement anormal, garantissant une production ininterrompue et aidant l'entreprise à réduire les coûts d'exploitation et de maintenance et les pertes dues aux temps d'arrêt de plus de 15 %.

Étude de cas 2 : Projet d'exploitation haute fréquence dans un parc industriel

Un parc industriel de fabrication dans le centre de la Chine abrite de nombreux moteurs et transformateurs qui nécessitent des démarrages et des arrêts fréquents, ce qui impose des exigences extrêmement élevées en matière de durée de vie et de durabilité opérationnelle des disjoncteurs. Le parc a déployé des VCB HUAJIDIAN 11 kV 630 A à tous les niveaux pour la protection des lignes secondaires de 11 kV. Avec une durée de vie ultra longue de 20 000 opérations, les unités sont parfaitement adaptées aux conditions de commutation haute fréquence. L'équipement a fonctionné sans problème pendant un an, résolvant les problèmes communs aux disjoncteurs traditionnels, tels que le vieillissement prématuré et les dommages, et améliorant considérablement la fiabilité de l'alimentation électrique industrielle.

FAQ

Q1 : À quelles conditions de fonctionnement difficiles le disjoncteur à vide HUAJIDIAN 11kV 630A peut-il résister ?

Le produit présente une résilience environnementale exceptionnelle ; le modèle standard convient à des altitudes allant jusqu'à 1 000 mètres, tandis que les modèles personnalisés peuvent répondre à des exigences d'altitude plus élevées. Sa structure solide en résine époxy offre une excellente résistance à l'humidité, à la pollution et aux brouillards salins, garantissant un fonctionnement stable à long terme dans des environnements difficiles tels que les zones côtières humides, les installations industrielles poussiéreuses et les régions de haute altitude à basse pression.

Q2 : Quels sont les principaux avantages de ce produit pour les scénarios de fonctionnement à haute fréquence ?

Le produit excelle dans les scénarios industriels impliquant des démarrages/arrêts fréquents des équipements et des commutations de ligne répétées : il offre une durée de vie mécanique et électrique de 20 000 opérations et peut résister jusqu'à 50 interruptions de courant de court-circuit (≥30 fois à 40 kA). Il présente des vitesses de commutation constantes et une erreur de synchronisation triphasée de ≤ 2 ms, ce qui se traduit par une précision opérationnelle élevée et de faibles taux de défaillance. Cela permet un fonctionnement stable et à haute fréquence sur le long terme, réduisant ainsi efficacement les coûts de remplacement et de maintenance des équipements.

Q3 : HUAJIDIAN propose-t-il des services de personnalisation pour ce disjoncteur ?

Oui, nous le faisons. En tant que fabricant d'équipements spécialisés, HUAJIDIAN propose des services personnalisés, tels que l'adaptation à haute altitude, la personnalisation des paramètres et l'optimisation structurelle, adaptés aux conditions d'exploitation spécifiques du site de l'utilisateur. Tous les produits personnalisés respectent strictement les normes de qualité ISO9001 et correspondent aux performances des modèles standard, répondant précisément aux diverses exigences de distribution d'énergie et de protection de diverses industries et applications spécialisées.
