Disjoncteur à vide 35kV/33kV

Le groupe HUAJIDIAN exploite des lignes de production dédiées et entièrement automatisées pour ces disjoncteurs à vide 35kV/33kV. Chaque unité est soumise à des tests rigoureux en usine avant expédition et est livrée avec une certification 3C, des rapports de tests en usine et des rapports de tests de type, entièrement conformes aux normes GB/T 1984-2014 et CEI 60694.

Tous les composants principaux sont des pièces d'origine HUAJIDIAN, éliminant les problèmes de compatibilité associés aux composants tiers et garantissant une garantie unifiée pour l'ensemble de l'unité. Cette installation standardisée intègre la R&D, la production et le service après-vente, offrant des solutions complètes d'appareillage de commutation compatibles avec diverses armoires intérieures de type fixe. En tant que fournisseur mondial, HUAJIDIAN fournit des dessins techniques et une documentation d'installation bilingues (chinois/anglais) pour faciliter la réalisation des projets au niveau national et international.

Présentation du produit et applications

1. Salles de distribution électrique pour les entreprises industrielles (mines, aciéries, cimenteries, etc.)

2. Projets de rénovation et de nouvelle construction de sous-stations publiques urbaines et rurales

3. Systèmes de distribution d'énergie de grande hauteur pour les complexes commerciaux et les parcs industriels

4. Équipements de distribution non standard pour les sous-stations de type caisson et les unités principales en anneau (RMU)

5. Installations présentant des environnements inflammables ou explosifs, telles que les usines de produits chimiques et de nouveaux matériaux

Caractéristiques structurelles du produit

1. Conception compacte et peu encombrante

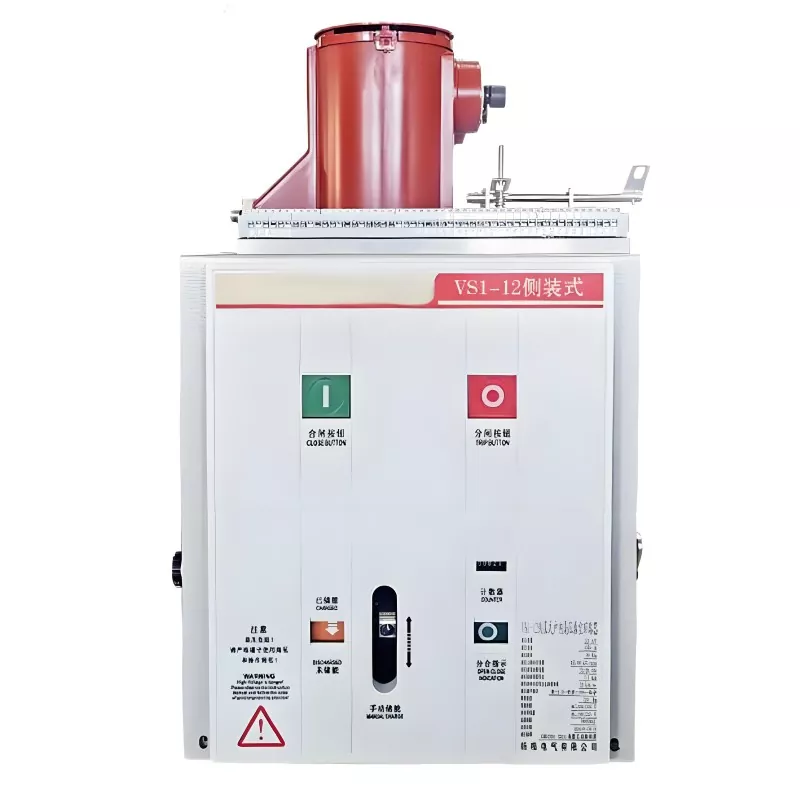

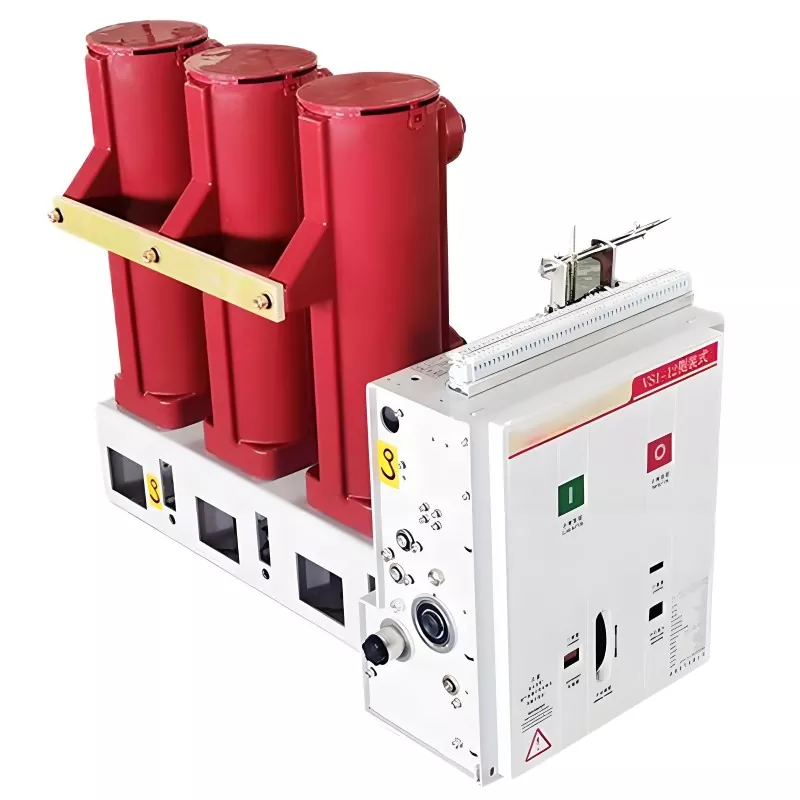

Le disjoncteur à vide 35 kV/33 kV est doté d'un panneau de commande blanc associé à des pôles rouges à isolation solide disposés horizontalement. Il ne nécessite aucun dégagement arrière pour son fonctionnement, ce qui permet de maintenir la profondeur de l'armoire à moins de 900 mm. Livré en standard avec une base de montage dédiée et des trous d'installation standard pré-percés ; adapté à l'intégration dans des armoires de commutation ou à une installation indépendante dans des unités principales en anneau (RMU) et des sous-stations de type boîte.

2. Verrouillage mécanique pour éviter les erreurs de fonctionnement

Dispose d'un mécanisme de verrouillage mécanique intégré sur le panneau qui se verrouille avec les interrupteurs de déconnexion et de mise à la terre de l'armoire, empêchant efficacement les erreurs à haut risque telles que la fermeture de l'interrupteur de mise à la terre sous charge ou la mise à la terre de circuits sous tension.

3. Poteaux isolés APG haute résistance

Utilise des cylindres d'isolation époxy APG (Automatic Pressure Gelation) ; la rigidité diélectrique dépasse de loin les normes CEI. Résistant à l’humidité, à la poussière et à la condensation, éliminant les risques de fuite et de contournement.

4. Mécanisme à ressort intégré éprouvé

Le mécanisme à ressort intégré bénéficie de plus de 20 ans de validation sur le marché, offrant une durée de vie mécanique allant jusqu'à 30 000 opérations et 50 opérations de coupure de court-circuit à pleine capacité. Les performances stables d'ouverture et de fermeture le rendent idéal pour les applications industrielles nécessitant des commutations fréquentes.

Tableau des spécifications techniques de base

Cinq avantages clés

1. Extinction par arc sous vide : sans danger pour les environnements à haut risque

Dispose d'un interrupteur à vide poussé intégré ; l'interruption des pannes se produit sans flammes nues ni risques d'explosion, évitant ainsi les accidents secondaires. Convient aux environnements inflammables et explosifs, tels que les usines de traitement chimique.

2. Isolation solide : résiliente dans les environnements difficiles

Les poteaux époxy solides intégrés résistent à l'humidité, à la poussière et à la condensation, réduisant ainsi considérablement la fréquence des défaillances liées à l'isolation.

3. Protection ultra-rapide et complète : minimiser les dommages à l’équipement

Fournit une protection complète contre les surcharges, les courts-circuits et les courants de fuite. L'interruption rapide du courant de défaut (avec des temps d'ouverture ≤ 0,05 s et des temps de fermeture ≤ 0,1 s) protège les transformateurs, les moteurs et les lignes de transmission en aval.

4. Jusqu'à 10 ans de fonctionnement sans entretien : réduction des coûts d'exploitation et de maintenance

Les poteaux solidement scellés éliminent le besoin de remplacer les interrupteurs ou les composants d'isolation ; l'entretien de routine se limite au nettoyage du mécanisme de commande, ce qui réduit considérablement les coûts des pièces de rechange et des inspections manuelles.

5. Support OEM unifié : service après-vente rationalisé

Tous les composants sont des pièces d'origine HUAJIDIAN, assurant une parfaite compatibilité électrique et dimensionnelle. Un service après-vente unifié élimine les complexités associées à la coordination des réparations entre plusieurs fournisseurs.

Services de personnalisation

1. Courant et pouvoir de coupure : des courants nominaux de 630 A/1 250 A et des courants de coupure en court-circuit de 20/25/31,5 kA sont disponibles.

2. Alimentation de fonctionnement : standard DC 110 V/220 V ; Les schémas de contrôle AC peuvent être personnalisés sur demande.

3. Mise à niveau intelligente : les modules de surveillance en ligne en option permettent l'ouverture/fermeture à distance, la surveillance en temps réel de la température de contact et de l'état de l'équipement, ainsi que la compatibilité avec les systèmes d'automatisation de l'alimentation.

Applications de projets réels

1. Projet de distribution d'énergie 35 kV dans une mine de métaux non ferreux en Mongolie intérieure

En 2023, la sous-station principale souterraine d'une grande mine de cuivre a acheté 16 unités de disjoncteurs HUAJIDIAN 33kV 1250A/31,5kA. Compte tenu de l'environnement poussiéreux de la mine et des importantes fluctuations de température diurnes, les poteaux scellés solidement ont efficacement éliminé les problèmes de contournement induits par la condensation, courants avec les anciens interrupteurs à huile. Après trois années de fonctionnement continu nécessitant uniquement le nettoyage des mécanismes, les coûts annuels d'exploitation et de maintenance de la sous-station ont chuté de 68 %, tandis que les dispositifs de verrouillage ont éliminé les multiples risques d'erreurs opérationnelles lors de la maintenance.

2. Projet de sous-station de type boîte pour un parc industriel chimique dans le Zhejiang

En 2024, une entreprise de produits fluorés a acheté 9 disjoncteurs personnalisés équipés de modules de surveillance intelligents. Située dans une zone antidéflagrante de classe A, la technologie d'extinction d'arc sous vide élimine les flammes nues, supprimant ainsi le risque d'incendie par court-circuit. La surveillance à distance permet un fonctionnement sans personnel des sous-stations de type boîte, et un déclenchement rapide lors de deux défauts de court-circuit de ligne distincts a évité les pertes associées aux arrêts de production à grande échelle.

FAQ

Q1 : Quel est le cycle de maintenance du disjoncteur à vide HUAJIDIAN 35kV/33kV ? Le remplacement périodique des pièces est-il nécessaire ?

A1 : Les pôles scellés et les ampoules à vide bénéficient d'une période sans entretien de 10 ans ; l'entretien de routine consiste uniquement à nettoyer la poussière du mécanisme à ressort et à lubrifier les composants de la transmission. Il n'est pas nécessaire de remplacer l'interrupteur ou les poteaux isolants dans un délai de 10 ans, ce qui réduit considérablement les stocks de pièces de rechange et la charge de travail de maintenance.

Q2 : Ce disjoncteur 33 kV peut-il être utilisé uniquement avec un appareillage fixe XGN, ou est-il compatible avec des équipements non standard tels que les unités principales en anneau (RMU) et les sous-stations de type boîtier ?

A2 : il est compatible. L'unité est équipée d'une base de montage standard universelle ; il peut être intégré dans un appareillage de commutation XGN ou utilisé pour monter indépendamment des équipements électriques non standard tels que des unités principales en anneau (RMU) ou des sous-stations de type boîtier. Les dimensions de la base peuvent être ajustées en usine en fonction des dessins d'armoires du client.

Q3 : Quels documents de qualification HUAJIDIAN peut-il fournir pour les appels d'offres concernant les réseaux électriques et les projets industriels ?

A3 : Nous fournissons un ensemble complet d'informations d'identification officielles, y compris la certification obligatoire 3C, des rapports d'inspection en usine pour l'unité complète et des rapports d'essais de type tiers conformes aux normes nationales (GB) et CEI. Tous les documents portent des cachets officiels, répondant aux exigences des appels d'offres nationaux ainsi qu'au dédouanement et à l'acceptation des projets à l'étranger.
