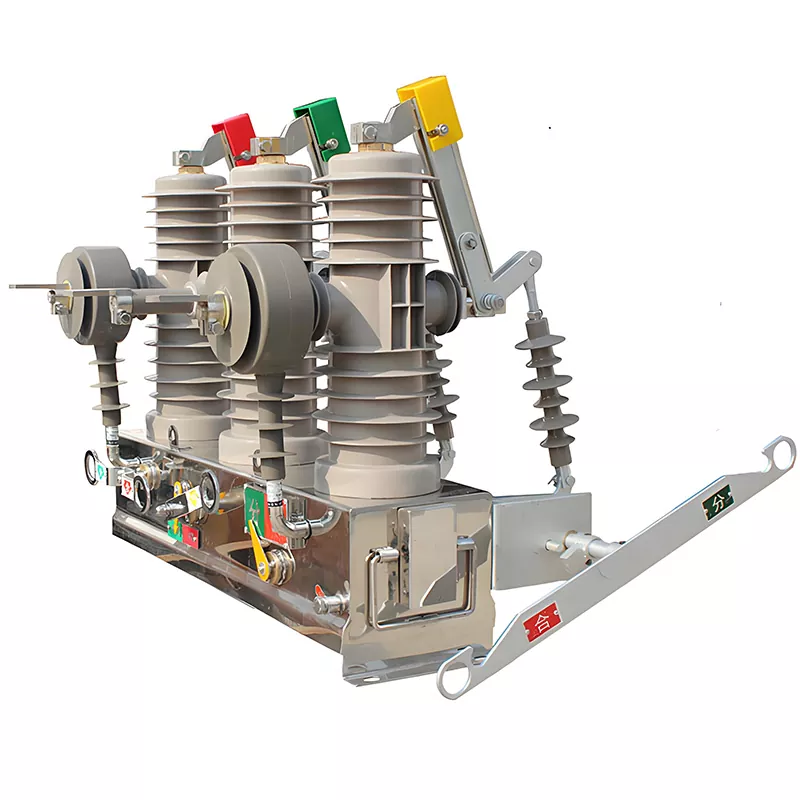

Disjoncteur à vide monté sur poteau 11 kV

Le disjoncteur à vide monté sur poteau HUAJIDIAN 11 kV représente une évolution conçue pour résoudre les problèmes des interrupteurs extérieurs traditionnels, à savoir des taux de défaillance élevés, une maintenance fastidieuse et des fonctionnalités limitées. Avec une tension nominale de 12kV, il est compatible avec les réseaux de distribution extérieurs triphasés AC 50Hz. S'éloignant des mécanismes à ressort traditionnels, il adopte un mécanisme de fonctionnement avancé à aimant permanent présentant une structure simplifiée et moins de pièces sujettes à l'usure ; combiné à une ampoule à vide, cela garantit des performances stables et fiables. Le produit intègre un système intelligent de mesure, de contrôle et de protection prenant en charge diverses méthodes de communication (telles que GPRS et fibre optique), permettant l'identification automatique des défauts, le contrôle à distance, la surveillance des données en temps réel et l'isolation précise des défauts, répondant ainsi aux exigences d'un fonctionnement sans pilote dans l'automatisation des réseaux de distribution (FA).

Avantages principaux du produit

1. Structure fiable, coûts de maintenance ultra-faibles

En utilisant un mécanisme de commande à aimant permanent, la conception élimine complètement les structures de transmission complexes trouvées dans les mécanismes à ressort traditionnels. Avec moins de composants et aucune pièce élastique sujette à l’usure, il résout fondamentalement les problèmes liés à la fatigue mécanique et aux taux de défaillance élevés courants dans les équipements traditionnels.

2. Longévité exceptionnelle, adaptée à un fonctionnement fréquent

Le disjoncteur à vide monté sur poteau de 11 kV offre une durée de vie mécanique allant jusqu'à 30 000 opérations. Il résiste aux cycles d'ouverture et de fermeture fréquents sur le long terme, ce qui le rend parfaitement adapté aux applications de réseaux de distribution intelligents impliquant une réenclenchement automatique et une commutation haute fréquence. Cela évite les dommages aux équipements causés par un fonctionnement fréquent et garantit les performances continues et stables du système d'automatisation du réseau.

3. Gestion robuste des défauts, fonctionnement sûr et stable

Avec un courant de coupure de court-circuit nominal de 25 kA, l'unité peut effectuer de manière fiable 30 opérations de coupure de court-circuit consécutives. Équipé d'une unité de protection intégrée basée sur un microprocesseur, il offre une suite complète de fonctions de protection, notamment une protection directionnelle contre les surintensités à trois niveaux avec blocage de tension, une protection homopolaire et un réenclenchement automatique. Il identifie et isole rapidement les défauts du réseau, empêche la propagation des défauts et renforce la sécurité des opérations du réseau.

4. Intégration intelligente et gestion à distance

Il intègre les fonctions de mesure, de contrôle, de protection et de communication dans une seule unité, prenant en charge la commutation à distance (ouverture/fermeture), la surveillance des données d'alimentation en temps réel, les alarmes de défaut et le téléchargement de données. Compatible avec les modes de communication courants tels que le GPRS et la fibre optique, il s'interface de manière transparente avec les plateformes de gestion de réseaux intelligents pour permettre une O&M (exploitation et maintenance) numérique, visualisée et intelligente des réseaux de distribution.

5. Adaptabilité aux environnements extérieurs extrêmes

Conçu spécifiquement pour les conditions extérieures difficiles, il présente un indice de protection élevé et fonctionne de manière stable dans une plage de températures extrêmes de -40°C à +70°C. Il convient aux altitudes allant jusqu'à 2 000 mètres et aux zones à forte pollution de classe V. Doté d’une excellente résistance aux températures élevées et basses, à la corrosion et à la poussière, il s’adapte à divers environnements extérieurs complexes, notamment les régions côtières, les zones industrielles et les zones de haute altitude.

Scénarios d'application

1. Intégration de la sous-station : sert de commutateur d'alimentation sortant du côté 10 kV des transformateurs principaux de la sous-station, garantissant une commutation sûre et une protection contre les défauts des circuits d'alimentation.

2. Modernisation et mise à niveau de ligne : installé sur les poteaux/tours de ligne de distribution comme interrupteurs de sectionnement ou de liaison pour permettre une alimentation segmentée et une isolation des défauts.

3. Scénarios de distribution générale : convient au contrôle de la distribution d'énergie dans les réseaux intelligents urbains, les mises à niveau des réseaux ruraux, les entreprises industrielles et minières, les communautés résidentielles et les parcs commerciaux.

4. Scénarios d'alimentation électrique à haute fiabilité : particulièrement adaptés aux zones nécessitant une fiabilité d'alimentation élevée et des mises à niveau d'automatisation du réseau de distribution ; il isole rapidement les sections défectueuses et rétablit le courant dans les zones non affectées, améliorant ainsi considérablement la qualité du service.

Paramètres techniques

Cas d'application concret

Cas : Projet de mise à niveau de l'automatisation du réseau rural dans l'Anhui

En 2025, le comté de Guzhen, ville de Bengbu, province de l'Anhui, a lancé un projet de mise à niveau de l'automatisation du réseau rural, déployant en grand nombre des disjoncteurs à vide HUAJIDIAN 11 kV montés sur poteau. Le réseau rural local d'origine reposait sur un appareillage de commutation traditionnel caractérisé par une faible automatisation et des pannes fréquentes ; Les pannes de ligne ont entraîné des pannes de courant généralisées, ne parvenant pas à répondre aux besoins fiables en électricité des résidents ruraux et des entreprises communales.

Le projet utilise une méthode de contournement sous tension pour installer ce disjoncteur intelligent sur des sections clés des lignes de distribution, garantissant ainsi l'absence de perturbation de l'alimentation électrique des utilisateurs locaux. Tirant parti des performances stables de son mécanisme à aimant permanent et d'un système intelligent d'identification des défauts, l'appareil permet une détection des défauts au niveau de la milliseconde, isole automatiquement les segments de ligne défectueux et rétablit rapidement l'alimentation dans les zones non affectées.

Suite au déploiement du dispositif, le taux de pannes de courant causées par des pannes sur les lignes du réseau rural local a considérablement diminué et la fiabilité de l'alimentation électrique régionale a atteint 99,98 %. L’excellente résistance du produit aux basses températures et à la forte pollution le rend parfaitement adapté aux environnements extérieurs ruraux complexes ; il fonctionne sans entretien sur le long terme, réduisant efficacement la charge d'exploitation et de maintenance du réseau et atteignant avec succès l'objectif de mise à niveau des réseaux intelligents ruraux.

FAQ

Q1 : Quels sont les principaux avantages du mécanisme à aimant permanent par rapport aux mécanismes à ressort traditionnels ?

Le mécanisme à aimant permanent HUAJIDIAN élimine les structures de transmission complexes trouvées dans les mécanismes à ressort traditionnels. Avec une conception interne simplifiée et aucun composant élastique vulnérable, il résout fondamentalement les problèmes tels que la fatigue des matériaux, le blocage et les taux de défaillance élevés associés aux mécanismes à ressort. L'appareil offre une stabilité opérationnelle supérieure et une durée de vie mécanique allant jusqu'à 30 000 opérations, prenant en charge des commutations fréquentes et une réenclenchement automatique dans les réseaux de distribution. Il permet également un fonctionnement sans entretien, réduisant considérablement les coûts d'exploitation et de maintenance à long terme pour les utilisateurs.

Q2 : Ce disjoncteur peut-il résister à des conditions extérieures difficiles ?

Oui. Ce produit est optimisé pour les environnements extérieurs extrêmes, capable de fonctionner de manière stable sur une plage de températures de -40°C à +70°C et adapté aux altitudes allant jusqu'à 2 000 mètres et aux zones à forte pollution de classe V. Avec un indice de protection élevé et une excellente résistance à la poussière, à la corrosion et aux températures extrêmes, il fonctionne de manière fiable dans des environnements difficiles, tels que les zones côtières humides, les zones industrielles et les régions alpines, répondant pleinement aux exigences d'un service extérieur à long terme.

Q3 : Quelles fonctions intelligentes et méthodes de communication le disjoncteur à vide monté sur poteau 11 kV prend-il en charge ?

Le produit intègre une suite complète de fonctions de protection, notamment une protection contre les surintensités bloquées par tension à trois niveaux, une protection homopolaire et un réenclenchement automatique. Il prend également en charge le contrôle à distance, la surveillance des données d'alimentation en temps réel et l'alarme automatique en cas de panne. En termes de communication, il prend en charge les deux modes courants (GPRS sans fil et fibre optique câblé) et s'intègre parfaitement aux plates-formes d'automatisation des réseaux de distribution. Il permet le contrôle à distance des appareils intelligents, l'exploitation et la maintenance sans surveillance, ainsi que la gestion du réseau numérique, constituant ainsi un composant essentiel de l'infrastructure du réseau intelligent.
