Disjoncteur à vide monté sur poteau 33 kV

Le disjoncteur à vide monté sur poteau HUAJIDIAN 33 kV est un appareillage de commutation moyenne tension hautes performances conçu pour les systèmes de distribution extérieurs de 10 kV à 33 kV. Il est principalement utilisé pour la protection et le contrôle des départs de sous-stations, des lignes d'arrivée haute tension pour les entreprises industrielles et minières et des lignes secondaires dans les zones résidentielles.

Le produit intègre de manière innovante une ampoule à vide avec un contrôleur intelligent et dispose d'une logique de protection de réseau complète intégrée. Il peut isoler indépendamment les branches défectueuses sans interrompre l'alimentation électrique de la ligne principale, minimisant ainsi efficacement l'ampleur des pannes de courant et améliorant la stabilité opérationnelle du réseau de distribution. Il constitue l’élément central de l’infrastructure des réseaux de distribution intelligents modernes.

Paramètres de base du produit

HUAJIDIAN adhère strictement aux normes de fabrication de l'industrie et les paramètres de l'équipement sont entièrement compatibles avec les exigences opérationnelles des systèmes de distribution CA triphasés extérieurs. Les paramètres clés sont les suivants :

1. Tension nominale : 12 kV (convient aux lignes de distribution urbaines/rurales de 10 kV ; compatible avec les conditions de fonctionnement montées sur poteau de 33 kV)

2. Courant nominal : 630A, 1000A, 1250A (plusieurs spécifications pour répondre aux différentes demandes de charge)

3. Courant nominal de coupure de court-circuit : 20 kA, 25 kA (capable d'interrompre les défauts graves du réseau)

4. Système applicable : système de distribution extérieure CA triphasé 50 Hz

5. Mode de fonctionnement : double commande manuelle/électrique ; prend en charge le fonctionnement à distance intelligent

Principales caractéristiques structurelles et de performance

1. Conception structurelle intégrée et optimisée

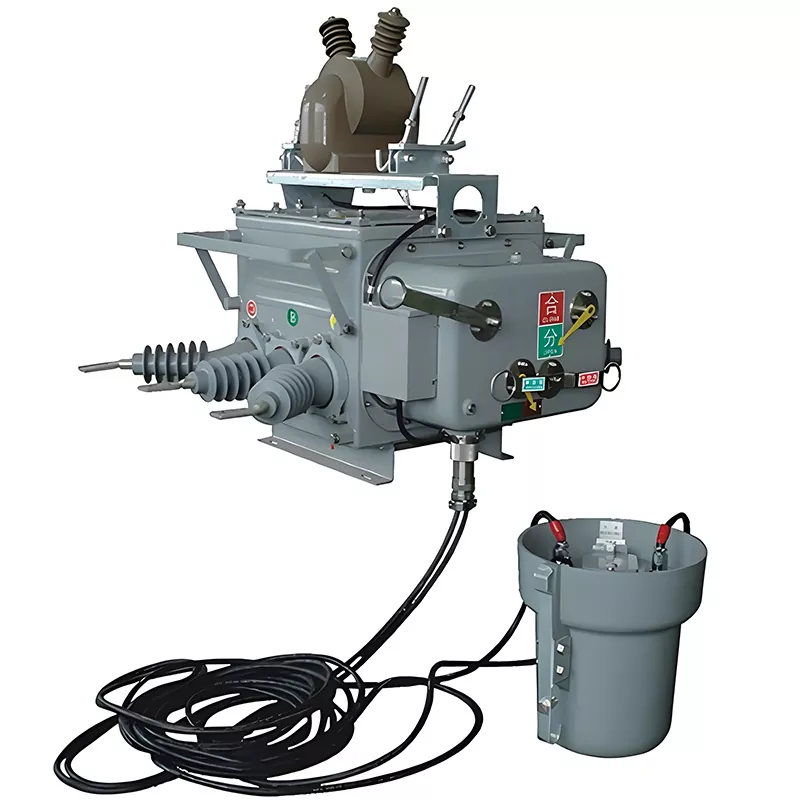

Le disjoncteur à vide monté sur poteau de 33 kV est doté d'un interrupteur à vide haute performance intégré responsable de la commutation de charge et de l'interruption du courant de court-circuit ; il offre une extinction rapide de l'arc sans fuite d'arc externe. Équipé d'une poignée à ressort et d'une poignée d'ouverture/fermeture manuelle, ainsi que d'indicateurs d'état rouge/vert, l'appareil permet une surveillance visuelle claire et directe de son état de fonctionnement. Le mécanisme de chargement à ressort intégré garantit un stockage d'énergie stable et des opérations de commutation fiables, répondant aux exigences d'une utilisation fréquente et à long terme.

Un transformateur de tension (PT) à boîtier isolé marron est monté sur le dessus de l'unité pour fournir un échantillonnage de tension d'alimentation et de ligne pour le contrôleur en aval. L'unité se connecte au contrôleur via un câble étanche noir spécialisé, transmettant des signaux de courant et de tension en temps réel tout en fournissant une puissance de fonctionnement stable au système de contrôle.

2. Adaptabilité environnementale extérieure supérieure

Le disjoncteur à vide monté sur poteau de 33 kV présente une conception de boîtier entièrement scellée et intégrée, étanche et résistante à la rouille. Son boîtier externe en silicone est anti-salissures et résistant aux UV, capable de résister à des conditions extérieures extrêmes telles que des températures élevées, de fortes pluies et des vents violents. Conçu pour un fonctionnement à long terme sur poteau avec des besoins de maintenance minimes, il réduit considérablement les coûts d’exploitation et de maintenance du réseau.

3. Logique de protection intégrée intelligente

Agissant comme un « chien de garde » intelligent pour le réseau de distribution, le dispositif intègre une logique de protection éprouvée pour les conditions de mise à la terre homopolaire et de surintensité. Il prend en charge le déclenchement rapide, la protection contre les surintensités temporisées, le déclenchement par sous-tension et la réenclenchement automatique. En cas de défaut à la terre monophasé ou de court-circuit entre phases sur une ligne secondaire utilisateur, l'appareil se déclenche automatiquement en quelques millisecondes pour isoler la section défectueuse. Cela permet une protection sectionnelle, évitant ainsi des pannes de courant généralisées sur la ligne principale.

Avantages fonctionnels de base

1. Isolation précise des défauts pour une meilleure stabilité du réseau

Conçu pour remédier aux défauts courants dans les lignes de distribution urbaines et rurales, le dispositif localise avec précision et isole indépendamment les branches défectueuses. Une fois la ligne défectueuse isolée, l’alimentation électrique de la ligne principale continue sans interruption. Cela minimise efficacement la durée et l'étendue des pannes, améliorant considérablement la fiabilité de l'alimentation électrique des zones résidentielles, des parcs industriels et des réseaux ruraux.

2. Contrôle intelligent à distance multidimensionnel

Le contrôleur intelligent qui l'accompagne offre des fonctionnalités complètes, prenant en charge la commutation à distance, le rapport automatique de défauts et la transmission de données en temps réel. Compatible avec trois méthodes de communication courantes : 4G, fibre optique et courant porteur en ligne (PLC), il s'intègre parfaitement aux stations principales d'automatisation de la distribution, permettant un fonctionnement sans personnel, une surveillance à distance et une gestion intelligente des équipements montés sur poteau.

3. Conformité aux normes internationales et prise en charge de la personnalisation

En tant que fabricant professionnel d'équipements de distribution d'énergie, HUAJIDIAN propose des services de personnalisation personnalisés adaptés aux normes électriques et aux spécifications d'exploitation du réseau de différents pays. Nous prenons en charge les ajustements de paramètres, les optimisations fonctionnelles et les mises à niveau structurelles, en fournissant des solutions uniques et exclusives aux utilisateurs du monde entier.

Scénarios d'application typiques

1. Lignes de distribution urbaines et rurales : protection des limites des lignes aériennes de 10 kV ; sert de commutateur de démarcation de propriété pour les lignes secondaires desservant les communautés résidentielles et les usines.

2. Mises à niveau d'automatisation du réseau : protection sectionnelle et mises à niveau intelligentes pour les réseaux de distribution vieillissants, permettant un diagnostic et une isolation automatiques des pannes sur les lignes de distribution.

3. Distribution d'énergie industrielle et minière : protection des lignes d'arrivée haute tension pour les parcs industriels, les mines et les projets pétrochimiques, garantissant le fonctionnement sûr et stable des équipements industriels.

4. Systèmes de distribution de sous-stations : protection des lignes d'alimentation pour les sous-stations de petite et moyenne taille, répondant aux exigences d'automatisation des réseaux de distribution modernes.

Étude de cas de projet concret

1. Contexte du projet

En 2024, un projet de mise à niveau de l’automatisation du réseau rural a été lancé dans une région de l’est de la Chine. Les lignes de distribution rurales locales étaient largement dispersées et les défauts des embranchements se produisaient fréquemment ; une panne ponctuelle pourrait facilement déclencher une panne d’électricité dans toute la zone, affectant gravement la consommation d’électricité résidentielle et la production industrielle rurale.

2. Solution de candidature

Le projet impliquait le déploiement par lots de disjoncteurs à vide HUAJIDIAN 33 kV montés sur poteau aux limites des lignes secondaires et le long des sections des lignes de distribution principales. Les connexions par fibre optique au poste principal d'automatisation de la distribution locale ont permis une surveillance en temps réel de la tension, du courant et de l'état de fonctionnement de la ligne, ainsi que des opérations intelligentes de déclenchement automatique sur défaut et de réenclenchement.

3. Résultats du projet

Après la mise en service de l'équipement, la vitesse de réponse pour isoler les défauts de ligne s'est améliorée de 90 % et les défauts de dérivation n'ont plus perturbé l'alimentation électrique de la ligne principale. Le nombre annuel moyen de pannes de courant sur le réseau régional est passé de six à moins d'une, et la charge de travail manuelle pour l'exploitation et la maintenance du réseau a diminué de 70 %. Cela a permis de résoudre avec succès les problèmes de pannes fréquentes et de maintenance difficile associés au réseau rural vieillissant, complétant ainsi la mise à niveau intelligente.

FAQ

Q1 : Le disjoncteur à vide monté sur poteau HUAJIDIAN 33 kV peut-il fonctionner de manière fiable à l'extérieur dans des environnements difficiles ?

A1 : Oui, c’est possible. L'appareil est doté d'un boîtier entièrement scellé, étanche et antirouille avec des composants externes en silicone résistant aux UV et aux taches. Spécialement optimisé pour un déploiement extérieur monté sur poteau, il résiste à des conditions extrêmes, telles que des températures élevées et basses, de fortes pluies et des rayons UV intenses, et a passé avec succès des tests rigoureux de simulation environnementale extérieure, garantissant une longue durée de vie et un fonctionnement à long terme pratiquement sans entretien.

Q2 : Quelles méthodes de communication à distance le produit prend-il en charge pour un contrôle et une gestion intelligents ?

A2 : Équipé d'un contrôleur intelligent multicanal, l'appareil prend en charge trois modes de communication à distance courants : 4G sans fil, fibre optique et porteur de ligne électrique (PLC). Il s'intègre parfaitement aux stations principales d'automatisation de la distribution pour permettre la commutation à distance, les alarmes de panne en temps réel, les statistiques de données opérationnelles et la surveillance des équipements à distance, répondant ainsi aux exigences du développement de réseaux intelligents modernes.

Q3 : Le produit peut-il être personnalisé pour répondre aux normes électriques de différents pays ?

A3 : Oui. HUAJIDIAN propose une personnalisation complète des paramètres des appareils, de la logique de protection, des protocoles de communication et des configurations structurelles pour s'aligner sur les normes électriques et les spécifications du réseau de divers pays et régions. Nous fournissons également une documentation de conformité pour répondre aux besoins de divers projets d’ingénierie mondiaux.
