Commutateur d'isolement haute tension

Le commutateur d'isolation haute tension de HUAJIDIAN est un dispositif d'isolation à vide sans capacités d'extinction d'arc. Sa fonction principale est de créer un entrefer clair et visible après l'ouverture du disjoncteur, isolant physiquement la source d'alimentation du côté charge pour assurer la sécurité du personnel de maintenance.

En tant que dispositif d'isolation intelligent grand public pour la modernisation de l'automatisation de la distribution, il peut fonctionner indépendamment ou se combiner avec des disjoncteurs à vide standard montés sur poteau pour former une unité intégrée « disjoncteur + interrupteur d'isolement ». Forts d'une expertise approfondie dans le secteur chinois des équipements électriques extérieurs moyenne tension, nous proposons à la fois des produits standardisés et des solutions personnalisées conformes aux normes techniques internationales en matière de tension, d'isolation et d'automatisation.

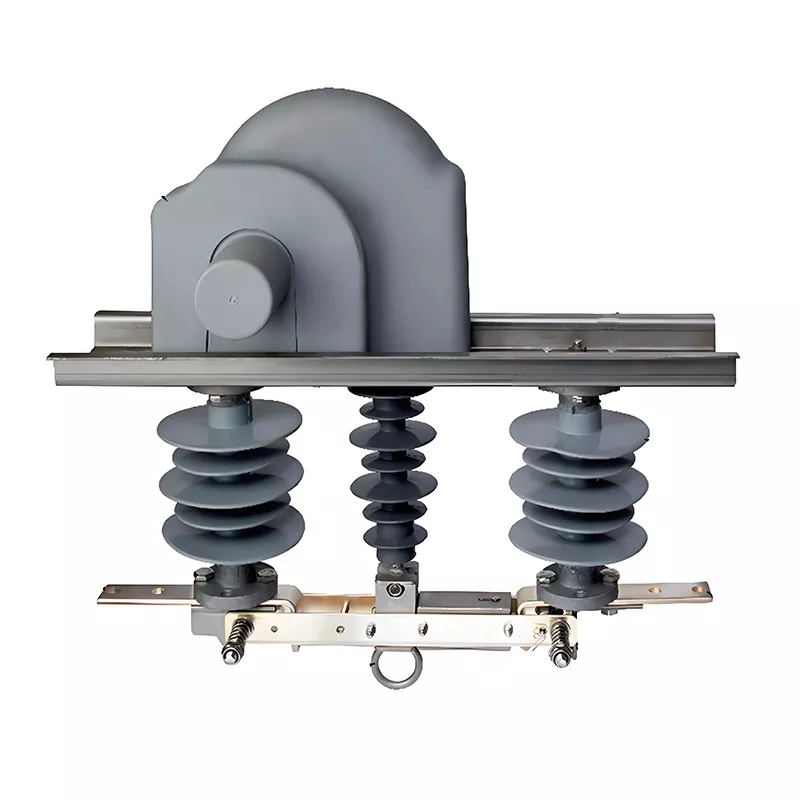

Composants structurels de base

1. Mécanisme de fonctionnement électrique gris monté sur le dessus/contrôleur intelligent

Comprend un moteur intégré, des engrenages de transmission et un module de commande. Il prend en charge le fonctionnement manuel local, l'ouverture/fermeture électrique et le contrôle de répartition à distance, permettant une intégration directe dans les systèmes d'automatisation de la distribution. Il prend également en charge des modules optionnels pour la signalisation de position à distance et l'indication de ligne sous tension, répondant aux exigences du réseau intelligent pour « Quatre télécommandes » (signalisation à distance, mesure à distance, contrôle à distance et réglage à distance).

2.

2. Bagues isolantes

Les phases gauche et droite utilisent des isolateurs à grand hangar pour soutenir le circuit conducteur, tandis que la phase centrale présente une structure compacte à petit hangar servant de support isolant pour l'interrupteur de mise à la terre et le mécanisme de transmission, facilitant ainsi une installation compacte sur les poteaux électriques.

3. Contacts et bornes conducteurs

Fabriqué à partir d'un alliage à haute conductivité et traité pour résister à la corrosion et à l'oxydation, garantissant une continuité stable du circuit dans les environnements extérieurs difficiles.

4. Anneau de levage central et structure de verrouillage à ressort

Permet un verrouillage mécanique entre le fonctionnement manuel et l'interrupteur de mise à la terre ; verrouille les positions ouverte/fermée pour éliminer le risque de fonctionnement accidentel.

Avantages fonctionnels clés

1. Isolation physique visuelle assurant la sécurité de la maintenance

Lors de la mise hors tension, le commutateur d'isolation haute tension crée un entrefer distinct, séparant complètement la source d'alimentation de la charge, conformément aux normes de sécurité mondiales pour la maintenance du réseau.

2. Trois modes de contrôle adaptés à divers scénarios O&M

Des options de commande manuelle, électrique et à distance sont disponibles ; le fonctionnement centralisé à distance remplace l'escalade sur poteau sur site, réduisant considérablement les risques de sécurité associés aux opérations sous tension.

3. Compatibilité avec les systèmes d'automatisation de la distribution

Transmission en temps réel des signaux d'état ouvert/fermé au poste principal d'automatisation, répondant aux exigences de signalisation à distance pour les mises à niveau d'auto-réparation du réseau intelligent.

4. Modules fonctionnels extensibles

Les accessoires en option incluent des indicateurs de ligne sous tension, une surveillance des pannes et des verrouillages anti-dysfonctionnement, répondant aux divers besoins de construction de réseaux intelligents dans différentes régions.

5. Conception compacte montée sur poteau

Une structure de hangar de taille réduite sur la phase centrale minimise le volume global de l'équipement, permettant une installation sur des poteaux électriques existants sans nécessiter de supports de montage supplémentaires.

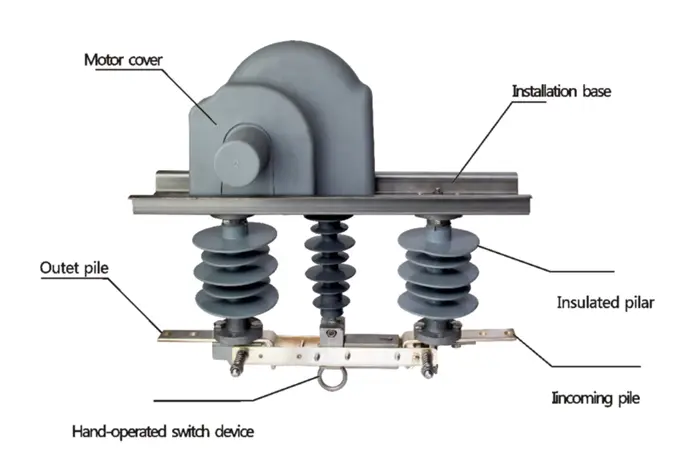

Représentation structurelle

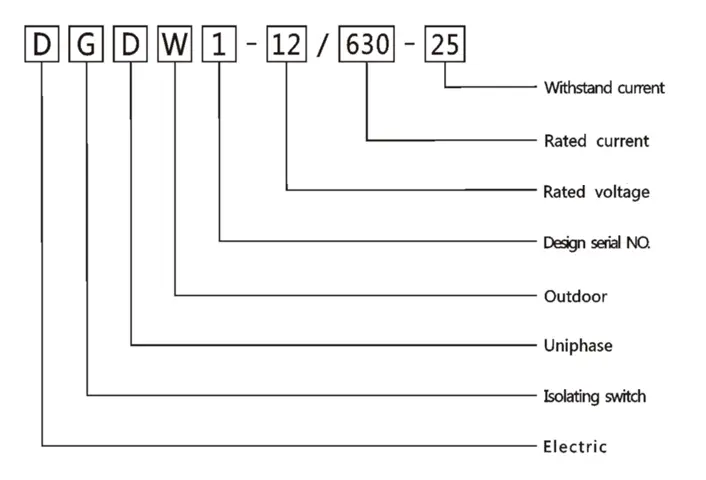

Présentation du type

Paramètres techniques de base standard

Scénarios d'application clés

1. Utilisé conjointement avec les disjoncteurs à vide montés sur poteau ZW8-12 ou ZW32-12 pour répondre aux exigences d'isolation obligatoires pour la maintenance de la ligne ;

2. Sectionnement et branchement des lignes lors des mises à niveau d'automatisation des réseaux de distribution urbains et ruraux, permettant l'isolement à distance des sections défectueuses ;

3. Dispositif d'isolation de sécurité dédié à la maintenance et au remplacement des équipements sur les lignes aériennes principales et secondaires urbaines et rurales de 10 kV.

Cas de mise en œuvre concret

En 2025, un bureau d'alimentation électrique d'Asie du Sud-Est a lancé un projet de mise à niveau du réseau de distribution intelligent pour les zones rurales, couvrant 42 villes et villages et plus de 180 kilomètres de lignes aériennes 10 kV. Les lignes d'origine n'étaient équipées que de sectionneurs manuels traditionnels dépourvus de capacités de contrôle à distance ; le personnel de maintenance a dû grimper sur des poteaux pour effectuer des opérations sur site, ce qui a entraîné des pannes prolongées et des risques élevés pour la sécurité.

L'entrepreneur du projet a sélectionné le commutateur d'isolation haute tension intelligent de HUAJIDIAN, associé aux disjoncteurs à vide ZW32-12, pour établir un système de ligne sectionné automatisé. Au total, 126 unités ont été fournies, présentant des modifications personnalisées pour répondre aux normes nationales locales en matière d'isolation et de protocoles de communication.

Résultats significatifs obtenus après un an d’exploitation connectée au réseau :

1. Les opérations de commutation de ligne sont entièrement effectuées via une télécommande depuis le centre de répartition, réduisant ainsi de 85 % la fréquence des travaux en ligne sous tension sur site ;

2. Le temps requis pour l'isolation des défauts et le rétablissement de l'alimentation a été réduit de 2 à 3 heures à moins de 3 minutes, améliorant considérablement la fiabilité de l'alimentation électrique ;

3. La structure visible de l'espace d'isolation élimine le risque de choc électrique pendant la maintenance, ce qui entraîne zéro incident de sécurité tout au long de l'année.

Ce projet valide pleinement l'adéquation du produit aux mises à niveau du réseau à l'étranger et démontre les capacités de HUAJIDIAN à fournir des services personnalisés à guichet unique.

Comparaison : interrupteur de déconnexion intelligent HUAJIDIAN et interrupteur de déconnexion manuel standard

Capacités de fabrication et services de personnalisation

HUAJIDIAN exploite une usine de fabrication indépendante intégrant la R&D, l'emboutissage, l'assemblage et les tests de produits finis, entièrement équipée d'un appareil complet de test de performances électriques haute tension. Nous invitons les clients du monde entier à planifier des visites sur place de nos lignes de production et de nos installations de test, et à sélectionner des échantillons en personne.

Nous prenons en charge une personnalisation complète basée sur les normes nationales : les paramètres d'isolation, les protocoles de communication, les tensions de fonctionnement, les structures de verrouillage mécanique et les indices de protection du boîtier peuvent tous être ajustés. Qu'il s'agisse d'un achat en gros standard ou d'équipements spécialisés spécifiques à un projet, notre équipe technique fournit une assistance individuelle en matière de solutions ; Les demandes de renseignements concernant les paramètres, les devis et les dessins personnalisés sont les bienvenues à tout moment.

FAQ

Q1 : Ce commutateur d'isolation haute tension peut-il interrompre le courant de charge tout seul, comme un disjoncteur à vide ?

A1 : Non. Cet appareil est conçu pour un fonctionnement à vide et n'a pas de chambre d'extinction d'arc. Le disjoncteur à vide doit d'abord interrompre le courant de charge avant que le sectionneur ne crée un espace d'isolation visible. La commutation sous charge est strictement interdite pour éviter les accidents de court-circuit liés à l'arc ; cet appareil doit être utilisé conjointement avec des disjoncteurs montés sur poteau tels que le ZW8-12 ou le ZW32-12.

Q2 : La télécommande est-elle une fonctionnalité standard ou nécessite-t-elle une personnalisation supplémentaire ?

A2 : Un mécanisme de commande électrique et une interface de communication à distance sont livrés en standard avec les sectionneurs intelligents HUAJIDIAN ; la signalisation à distance pour l'état ouvert/fermé est intégrée sans frais supplémentaires. Des modules optionnels, tels que des indicateurs de ligne sous tension ou des extensions de surveillance des défauts, peuvent être ajoutés en fonction des exigences spécifiques du projet.

Q3 : Les paramètres du produit peuvent-ils être modifiés pour se conformer aux normes électriques des pays autres que la Chine ?

A3 : Oui. En tant que fabricant professionnel d'équipements de distribution d'énergie moyenne tension, nous proposons une personnalisation complète des paramètres pour répondre aux normes mondiales, notamment le courant nominal, le courant de tenue de courte durée, la ligne de fuite de l'isolant, les protocoles de communication à distance et la tension d'alimentation de contrôle. Fournissez simplement les spécifications électriques officielles locales et notre équipe R&D optimisera la structure et les paramètres du produit pour garantir la conformité aux exigences de certification régionales.
