Système d'alimentation 12kV, 630A
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

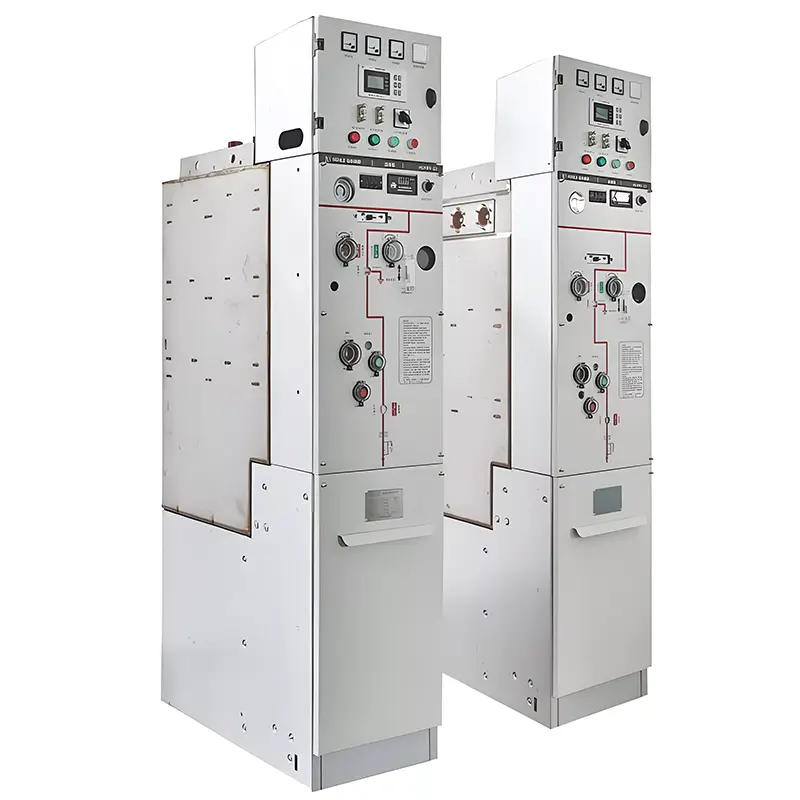

L'appareillage de commutation à isolation gazeuse Huajidian 11 kV SF6 GIS est un anneau hautement intelligent, respectueux de l'environnement et durable. unité principale spécialement conçue pour les systèmes de distribution d'énergie modernes. Par rapport aux traditionnels isolés au SF6 appareillage de commutation, ce produit utilise de l'air sec et de l'azote au lieu du gaz à effet de serre SF6, atteignant zéro SF6 émissions, réduisant considérablement les émissions de carbone liées à l'exploitation du réseau électrique et démontrant des performances écologiques et écologiques exceptionnelles. avantages en matière d'économie d'énergie.
L'équipement adopte une disposition compacte et une conception modulaire standardisée, intégrant l'acquisition de capteurs, automatique technologies de contrôle et de surveillance intelligentes. Il combine la réception, la distribution, la protection et la fonctions de surveillance, assurant un fonctionnement stable et de fortes capacités anti-interférences. Tous les produits subissent inspection de qualité rigoureuse tout au long du processus d'usine, garantissant une qualité stable et fiable. Des solutions de produits standardisées et personnalisées peuvent être fournies pour différents scénarios, couvrant globalement l'alimentation besoins de distribution dans l'alimentation électrique résidentielle urbaine, la nouvelle connexion au réseau énergétique, les entreprises industrielles et minières, des centres de transport, des installations médicales et des supermarchés.
L'appareillage de commutation à isolation gazeuse SF6 GIS 11 kV utilise de l'air propre et de l'azote comme moyen d'isolation et d'extinction d'arc, éliminant complètement la pollution par les gaz à effet de serre SF6. L'équipement offre d'excellentes performances d'étanchéité, avec un taux de fuite annuel de seulement 0,01 ppm et teneur en humidité interne de ≤ 150 μL/L, répondant aux normes nationales et internationales normes de construction de réseaux électriques verts et permettant une production à long terme à faible émission de carbone, respectueuse de l'environnement et stable fonctionnement des équipements de distribution d’énergie.
Équipé d'un système de détection, de contrôle automatique et d'acquisition d'informations de haute précision, il peut surveiller état de fonctionnement de l'équipement et décharge partielle en temps réel, permettant une alerte précoce en cas de panne et un contrôle à distance. Il prend en charge les fonctions d'auto-guérison de l'automatisation du réseau, localisant et isolant rapidement les défauts de ligne, améliorant efficacement le niveau d’intelligence et efficacité de l’exploitation et de la maintenance du réseau de distribution.
Adoptant une conception modulaire intégrée, l'équipement occupe une petite surface et prend en charge l'expansion supérieure et latérale méthodes d'installation pour s'adapter aux différents espaces d'installation. L'équipement a une structure robuste, avec un angle de 8 degrés capacité de fortification sismique et est extrêmement durable. Le disjoncteur a une durée de vie mécanique allant jusqu'à 10 000 cycles, le sectionneur et l'interrupteur de mise à la terre ont une durée de vie opérationnelle de 3 000 cycles, et la résistance par La phase du circuit principal est ≤120μΩ, garantissant un fonctionnement stable et sans défaut à long terme.
Il peut fonctionner de manière stable dans des environnements à températures extrêmes de -40 ℃ à +50 ℃, convient aux zones situées à des altitudes de 4 000 mètres et moins, et peut résister à une humidité élevée et à des conditions météorologiques difficiles. La chambre à air a un IP67 indice de protection, et l'extérieur de l'armoire a un indice de protection IP4X, empêchant efficacement la poussière, l'eau et intrusion de corps étrangers, répondant ainsi aux besoins de conditions de fonctionnement complexes en intérieur et en extérieur.
- Tension nominale : 12 kV
- Fréquence nominale : 50 Hz CA triphasé
- Type de système : système sectionné à jeu de barres unique/à jeu de barres unique
- Température ambiante : -40 ℃~+50 ℃
- Humidité relative : moyenne quotidienne <95 %, moyenne mensuelle <90 %
- Altitude applicable : ≤4000 mètres
- Résistance sismique : 8 degrés
- Courant nominal : 630A
- Méthode d'extinction d'arc : interrupteur à vide
- Milieu d'isolation : Air pur/Azote
- Courant nominal de coupure de court-circuit : 20 kA
- Courant de tenue de courte durée nominal de 3 s : circuit principal 20 kA, circuit de mise à la terre 17/4 kA
- Tension de tenue à la fréquence industrielle de 1 min : phase à phase/terre 42 kV, coupure 48 kV
- Tension de tenue aux impulsions de foudre : phase à phase/terre 75 kV, coupure 85 kV
- Décharge partielle : ≤20pC
- Capacité de tenue à l'arc interne : 20kA/0,5s
- Taux de fuite de gaz annuel : 0,01 ppm
- Fonctionnement sans pression : prend en charge un fonctionnement normal sous une pression manométrique nulle
- Armoire disjoncteur/armoire câbles à expansion supérieure : 420×850×1950
- Armoire PT d'extension supérieure : 600×850×1950
- Armoire de disjoncteurs à expansion latérale/armoire de câbles : 420×850×2000
- Armoire PT à extension latérale : 600×850×1950
L'appareillage de commutation à isolation gazeuse Huajidian 11kV SF6 GIS est principalement utilisé pour la réception et la distribution d'énergie dans les secteurs industriels et réseaux d'anneaux de câbles civils et projets de terminaux de réseaux de distribution. Largement applicable à l'énergie résidentielle urbaine distribution, petites sous-stations, stations de commutation, boîtes de dérivation de câbles, sous-stations de type boîte, industrielles et minières entreprises, centres commerciaux, aéroports, métros, parcs éoliens, hôpitaux, stades, chemins de fer, tunnels et autres Scénarios, couvrant divers scénarios de distribution d'énergie moyenne tension tels que les bâtiments civils, industriels production et production d’énergie nouvelle.
Un parc industriel logistique à Chongqing souffrait d'équipements vieillissants et d'une fiabilité d'alimentation électrique insuffisante. Le Le projet a remplacé l'ancien équipement par un appareillage SIG intelligent de Huajidian. Tirant parti de sa conception modulaire et de sa rapidité Installation, le projet a réalisé le remplacement des équipements et la mise en service de la connexion au réseau en peu de temps, réalisant surveillance intelligente du réseau électrique du parc. La capacité de tenue aux courts-circuits de 20 kA du produit et ses caractéristiques internes Les performances de protection contre les arcs résistent efficacement à l'impact des fluctuations de charge industrielle, fournissant une puissance stable approvisionnement pour les opérations de production et de logistique du parc.
Q1 : Par rapport aux équipements SF6 traditionnels, quels sont les principaux avantages environnementaux de cet appareillage GIS ?
Les équipements SIG traditionnels dépendent du gaz SF6, qui a un fort effet de serre, et les fuites peuvent provoquer de graves dommages environnementaux. Cet appareil Huajidian utilise de l'air pur et de l'azote comme support isolant respectueux de l'environnement, éliminant complètement le risque de pollution par le SF6. Parallèlement, l'équipement offre d'excellentes performances d'étanchéité, avec un taux de fuite annuel aussi bas que 0,01 ppm, mettant en évidence ses attributs verts et à faible émission de carbone, ce qui en fait un courant dominant produit de mise à niveau pour les réseaux intelligents verts modernes.
Q2 : L'équipement peut-il fonctionner normalement dans des environnements extrêmes tels que la haute altitude et les basses températures ?
Il peut fonctionner de manière stable. Le produit est spécialement conçu pour des conditions de travail difficiles, avec un fonctionnement plage de température de -40 ℃ à + 50 ℃, adaptée aux altitudes de 4 000 mètres et moins, et dotée d'une résistance sismique de 8 degrés capacité de résistance, capable de résister à des environnements difficiles tels que basse température, basse pression et humidité élevée. Il prend également en charge un fonctionnement à pression nulle, permettant un fonctionnement normal même avec de légères fluctuations de pression atmosphérique. démontrant une stabilité opérationnelle extrêmement élevée.
Q3 : Le produit prend-il en charge des solutions personnalisées et des services techniques après-vente ?
Huajidian fournit des solutions personnalisées pour tous les scénarios et des services techniques à guichet unique. Basé sur l'utilisateur l'espace d'installation, les conditions de fonctionnement et la configuration du réseau, nous pouvons personnaliser les méthodes d'extension des équipements, configurations de paramètres et fonctions de surveillance intelligentes. Nous fournissons également un service complet comprenant conception de solutions avant-vente, conseils d'installation en vente, ainsi que fonctionnement et maintenance après-vente. Vous pouvez consulter contactez-nous à tout moment pour obtenir des devis, des dessins et des services d'optimisation de solutions.
Huajidian exploite son système de production en usine standardisé et son système de service technique complet pour fournir appareillage de commutation à isolation gazeuse 11 kV SF6 GIS de haute qualité et services associés aux utilisateurs du monde entier. Nous soutenons le produit personnalisation, coordination technique, fourniture de dessins et conseils sur site. Pour les devis de produits, paramètre matching, consultations de cas, etc., veuillez nous contacter à tout moment via notre site Web ou notre hotline.
