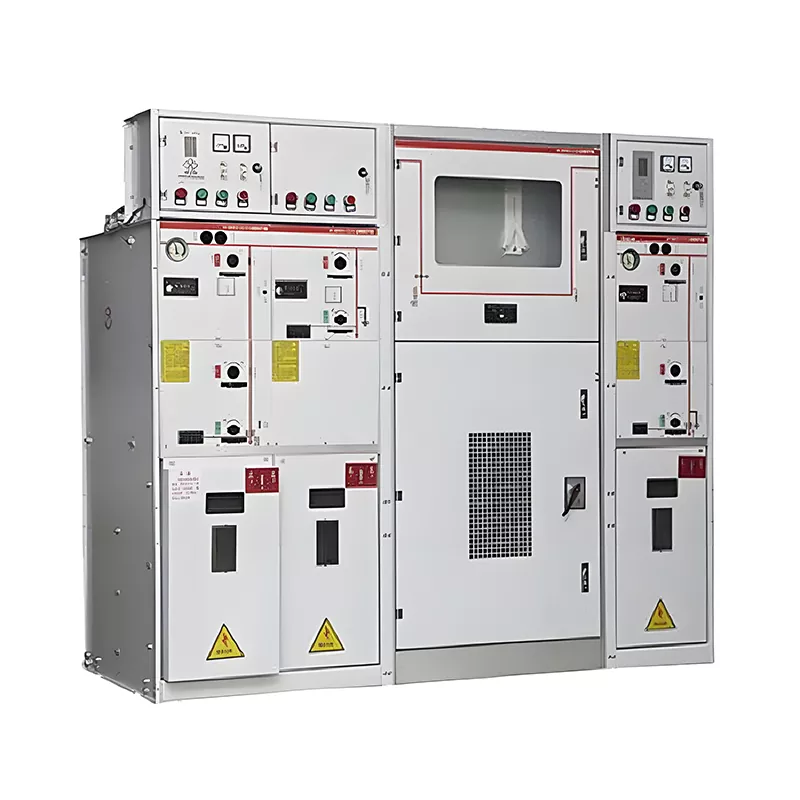

Appareillage de commutation de l'unité principale en anneau 22kV SF6 GIS RMU

Cet appareillage de commutation d'unité principale en anneau RMU GIS SF6 22 kV est un dispositif intelligent de base développé par Huajidian pour la moyenne tension. systèmes de distribution d’énergie. Rompant avec les limitations structurelles des équipements traditionnels, le produit adopte une conception modulaire compacte, intégrant fortement des unités fonctionnelles de base telles que des disjoncteurs, des sectionneurs, interrupteurs de mise à la terre et transformateurs de mesure. La structure de l'armoire est simplifiée et compacte, adaptée à scénarios d'installation confinés tels que les sous-stations urbaines et les sous-stations préfabriquées.

Le panneau de commande de l'équipement présente une disposition conviviale, équipé d'instruments de surveillance intelligents et d'un fenêtre d'observation visuelle pour la surveillance en temps réel du fonctionnement de l'équipement. En tant que fournisseur fiable, Huajidian prend en charge solutions personnalisées basées sur les besoins réels des utilisateurs en matière de distribution d'énergie, couvrant entièrement la distribution d'énergie exigences dans divers scénarios tels que les bâtiments civils, les parcs industriels et les projets d’infrastructure clés.

Avantages principaux du produit

1. Conception d'isolation entièrement protégée, aucun risque de sécurité pendant le fonctionnement

L'équipement utilise du gaz SF6 ou du gaz respectueux de l'environnement pour l'isolation interne, et les pièces sous tension ont une protection entièrement structure scellée, les isolant complètement de l'humidité extérieure, de la poussière, des débris et des petits animaux, éliminant ainsi le risque de court-circuit et de fuite à la source. Il adhère également strictement aux spécifications de conception « cinq épreuves » pour les systèmes électriques, équipés de mécanismes de commande à verrouillage et d'une double protection mécanique à verrouillage pour le portes d'armoires, empêchant efficacement les problèmes de mauvais fonctionnement tels que l'ouverture et la fermeture des interrupteurs sous charge ou entrer accidentellement dans des compartiments sous tension, garantissant ainsi la sécurité du personnel de maintenance.

2. Résistant à la corrosion et durable, adaptable aux conditions de travail complexes

L'armoire de commutation de l'unité principale en anneau 22 kV SF6 GIS RMU est constituée de tôles d'acier laminées à froid de haute qualité ou tôle d'acier revêtue d'aluminium-zinc, traitée par un procédé de pulvérisation fine anticorrosion. Il bénéficie d'une mécanique élevée résistance, résistance à l'usure et résistance à la corrosion, permettant un fonctionnement stable à long terme dans des environnements intérieurs et extérieurs complexes environnements tels que des températures élevées, une humidité élevée et de la poussière. Le taux de fuite de gaz annuel du système rempli de gaz l'appareillage de commutation est ≤0,1 %, garantissant une forte stabilité opérationnelle de l'équipement et réduisant considérablement la maintenance ultérieure les coûts.

3. Combinaison modulaire et flexible, opération simple et pratique

Le produit adopte une conception de module fonctionnel standardisé, permettant une combinaison libre des entrées et sorties unités de ligne, unités PT et unités de transformateur selon les besoins de distribution d'énergie sur site, répondant aux besoins personnalisés exigences de configuration des différents projets. Le panel est scientifiquement cloisonné, avec des disposition des boutons, des boutons et des instruments. Il est livré en standard avec des instructions claires de procédure d'exploitation, schémas de simulation de câblage électrique principal et panneaux d'avertissement haute tension, réduisant ainsi les coûts d'apprentissage de l'opérateur et le risque d'activation accidentelle, permettant un fonctionnement standardisé et simple.

4. Surveillance intelligente, faibles coûts de maintenance

Les instruments de surveillance intelligents intégrés peuvent détecter la pression de l'air interne, la température et l'état de fonctionnement de L'équipement en temps réel, signalant rapidement les défauts et les anomalies, réalisant une alerte précoce intelligente et à distance surveillance. La structure entièrement scellée et intégrée élimine le besoin d'entretien fréquent et de remplacement de pièces, réduisant considérablement la charge de travail de maintenance et obtenant un fonctionnement très efficace et à faible consommation.

Paramètres techniques de base

L'appareillage de commutation de l'unité principale en anneau Huajidian 22 kV SF6 GIS RMU a subi plusieurs tests industriels rigoureux, garantissant paramètres conformes et stables qui répondent aux normes nationales et internationales pour la distribution d'énergie moyenne tension équipement :

-Tension nominale : 12kV/24kV

- Courant nominal : 630A/1250A

- Fréquence nominale : 50 Hz

- Tension de tenue à la fréquence d'alimentation : 42 kV/65 kV

- Tension de tenue aux impulsions de foudre : 75 kV/125 kV

- Indice de protection : Chambre à gaz IP67/armoire IP4X

- Taux de fuite de gaz annuel : ≤0,1 % (armoire remplie de gaz)

Principaux scénarios d'application

Avec sa structure compacte, sa haute sécurité et sa grande stabilité, cet équipement est largement utilisé dans divers secteurs courants. Scénarios de distribution d'énergie moyenne tension :

1. Support urbain : zones résidentielles urbaines, complexes commerciaux, salles de distribution électrique d'immeubles de bureaux

2. Distribution d'énergie industrielle : parcs industriels, réseaux de distribution d'énergie moyenne tension d'usines de fabrication

3. Réseau électrique urbain : améliorations du réseau de distribution d'électricité urbain et nœuds d'alimentation électrique du réseau en anneau

4. Projets d'infrastructure clés : systèmes d'alimentation électrique pour les installations critiques telles que les aéroports, les chemins de fer et les hôpitaux

Cas de candidature en ingénierie

1. Projet de rénovation de la bannière de la Mongolie intérieure/du réseau électrique urbain du comté

L'unité principale en anneau (RMU) traditionnelle dans les anciennes zones résidentielles de la bannière d'Ejin Horo, en Mongolie intérieure, avait de mauvais résultats. résistance à l'humidité et à l'eau, ce qui le rend fréquemment sujet aux infiltrations d'eau et aux courts-circuits pendant la saison des pluies affectant l'alimentation électrique normale des résidents. Ce projet a adopté les unités principales en anneau Huajidian 22kV SF6 GIS RMU RMU dans lots. S'appuyant sur une protection IP67 entièrement scellée et une excellente résistance à la corrosion, il résiste efficacement à l'eau accumulation et érosion des environnements humides pendant la saison des pluies, résolvant complètement le problème de la facilité panne d'un ancien équipement. Après la mise en service de l'équipement, le taux de panne d'alimentation électrique dans la zone diminué de 95 %, permettant ainsi une alimentation électrique ininterrompue et stable aux résidents et complétant avec succès le projet urbain mise à niveau et rénovation de la sécurité des réseaux de distribution.

FAQ

Q1 : Quelle est la durée de vie et le cycle de maintenance de l'appareillage de commutation de l'unité principale en anneau 22 kV SF6 GIS RMU ?

R : Cette unité principale en anneau RMU Huajidian adopte une structure entièrement scellée résistante à la corrosion et un noyau de haute qualité. composants, avec une durée de vie prévue allant jusqu'à 30 ans. Grâce à son taux de fuite d'air annuel ultra faible de ≤0,1% et de conception entièrement fermée, étanche à la poussière et à l'humidité, l'équipement nécessite un entretien minimal. Routine Les inspections nécessitent uniquement une vérification de la pression atmosphérique et de l'état de fonctionnement tous les six mois, ainsi qu'un suivi professionnel complet. la maintenance est nécessaire tous les 3 à 5 ans, ce qui réduit considérablement les coûts de maintenance à long terme.

Q2 : L’équipement peut-il résister à des conditions extérieures difficiles telles que des températures élevées et une humidité élevée ?

R : Oui. L'armoire d'équipement utilise des plaques d'acier revêtues d'aluminium-zinc avec une pulvérisation anticorrosion de haute qualité processus, offrant une excellente résistance aux intempéries et à la corrosion. Les composants électriques internes sont entièrement scellé et protégé, résistant efficacement aux interférences des environnements difficiles tels que les températures élevées, les températures élevées l'humidité, la poussière et le brouillard salin. Il peut fonctionner de manière stable dans la plage de -40 ℃ à +85 ℃, s'adaptant aux travaux complexes environnements dans diverses régions de Chine.

Q3 : Le produit prend-il en charge des services de personnalisation personnalisés et de conseils d'installation sur site ?

R : Oui. En tant que fabricant et fournisseur professionnel, Huajidian peut fournir une personnalisation complète et personnalisée de les unités d'entrée et de sortie de l'équipement, les fonctions de surveillance intelligentes, les paramètres de protection et l'apparence marquages selon les besoins du projet. Nous fournissons un service unique couvrant tout le cycle de vie d'un projet, y compris la conception de la solution, l'installation sur site, la mise en service, l'exploitation et la maintenance, ainsi que le support après-vente. Notre équipe technique professionnelle résout toutes sortes de problèmes sur site tout au long du projet.

Garantie de la marque Huajidian

Huajidian adhère à la philosophie de qualité de « livraison zéro défaut et service à cycle complet ». Tous les 22kV SF6 GIS RMUR L'appareillage de commutation de l'unité principale en anneau est soumis à des tests rigoureux, y compris la tension de tenue à la fréquence industrielle, la décharge partielle, et l'augmentation de la température, avant de quitter l'usine pour garantir que les produits répondent aux normes de l'industrie et à l'utilisation du projet exigences. S'appuyant sur un système de production standardisé et un système après-vente complet, nous fournissons aux clients avec des solutions d'équipement de distribution d'énergie intégrées professionnelles, efficaces et fiables, depuis la conception de la solution, production, installation et mise en service des équipements jusqu'à la post-maintenance.
