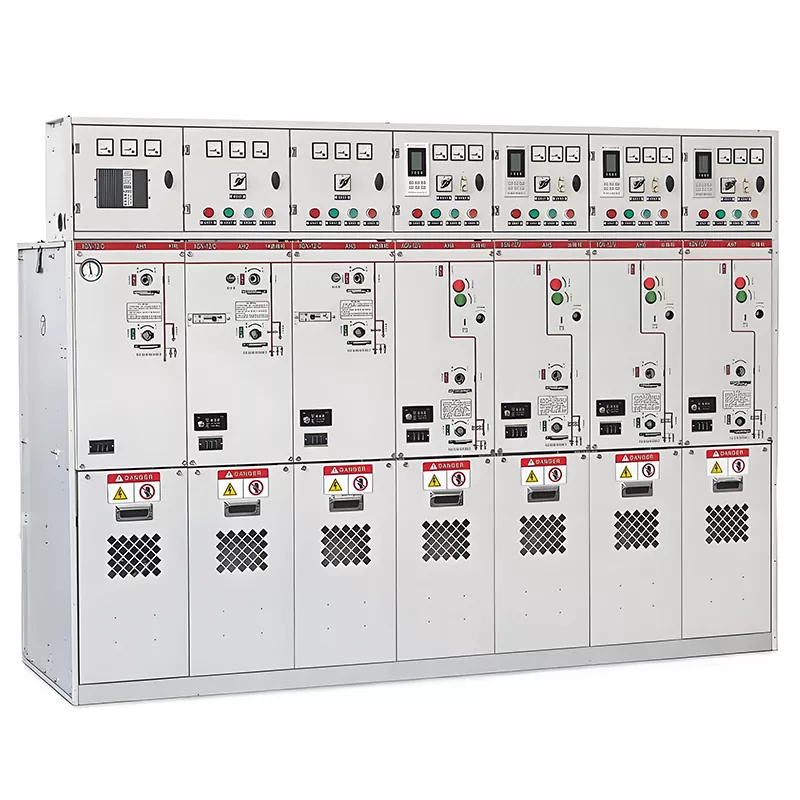

Appareillage de commutation à isolation gazeuse 33 kV SF6 GIS

La sécurité électrique et l'alimentation électrique ininterrompue constituent les exigences essentielles et durables de l'industrie moderne. et les systèmes électriques civils, dans lesquels divers types d'appareillage de commutation ont pour mission essentielle d'assurer la stabilité fonctionnement du réseau électrique. Le groupe Huajidian a consacré des années à la R&D approfondie dans le domaine de la moyenne à haute tension appareillage de commutation. Le développement de son appareillage de commutation à isolation gazeuse SF6 GIS 33 kV est ancré dans le vaste domaine de première ligne expérience opérationnelle et de maintenance accumulée par son équipe produit au fil du temps, notamment en ce qui concerne les performances dans des conditions extrêmes impliquant des températures élevées et basses, des niveaux de poussière élevés et des opérations de commutation fréquentes.

L'appareillage de commutation à isolation gazeuse SF6 GIS 33 kV s'écarte des architectures traditionnelles isolées à l'air libre, en adoptant à la place une enceinte métallique blindée entièrement fermée remplie de gaz isolant SF6. Il adhère strictement à la norme nationale GB3906 et la norme industrielle mondiale IEC298, avec un indice de protection IP2X standard qui peut être personnalisé et mis à niveau vers IP4X en fonction des exigences spécifiques du projet. Tous les composants internes sous tension sont complètement isolés du environnement externe, empêchant ainsi les défauts de court-circuit causés par l'intrusion de corps étrangers et établir une double barrière de sécurité pour les opérateurs sur site et pour l'infrastructure du réseau elle-même.

Concernant la configuration de l'isolation, chaque fois que le jeu d'isolation de l'air, qu'il soit entre phases ou phase-terre - tombe dans les 125 mm, l'équipement est équipé d'isolateurs en céramique offrant une résistance à la compression résistance de ≥8000N. Cela garantit des performances d'isolation stables dans un large éventail de conditions environnementales, en particulier dans une plage de température de -25°C à +40°C et à des altitudes allant jusqu'à 1 000 mètres. En tant que local de confiance fournisseur, Huajidian exploite les retours d'information sur le terrain recueillis auprès de milliers de projets d'ingénierie énergétique, tant au niveau national qu'au niveau national. international – pour optimiser continuellement sa structure de produits et affiner sa sélection de composants.

Avantages principaux du produit

1. Protection de sécurité complète : équipé en standard de fonctions de verrouillage « cinq préventions »

La sécurité est la base des équipements de distribution d’énergie moyenne tension. L'appareillage de commutation SIG Huajidian 33 kV SF6 s'appuie sur une structure de verrouillage mécanique de précision pour mettre en œuvre les fonctions de verrouillage obligatoires « Cinq Prévention » :

1.1. Empêche l'ouverture ou la fermeture accidentelle du disjoncteur ;

1.2. Empêche le fonctionnement du sectionneur (isolateur) sous charge ;

1.3. Empêche l'application d'un fil de terre à un circuit sous tension ;

1.4. Empêche la fermeture du disjoncteur (mise sous tension de la ligne) lorsqu'un fil de terre est connecté ;

1.5. Empêche le personnel de pénétrer accidentellement dans un compartiment sous tension.

L’ensemble du système de verrouillage mécanique utilise une structure de verrouillage passive et obligatoire. Ceci fondamentalement élimine les risques de sécurité causés par la négligence opérationnelle humaine, réduisant ainsi l'incidence de la sécurité sur site accidents - une des principales raisons pour lesquelles ce produit a été largement adopté dans de nombreuses infrastructures publiques, industrielles et projets miniers.

2. Structure modulaire et compacte : facilitant une installation et une maintenance faciles

L'armoire d'équipement, les composants principaux et les mécanismes de fonctionnement présentent une conception modulaire divisée. Ceci de manière significative réduit les temps de montage sur site et simplifie les tâches de maintenance de routine à long terme. Les utilisateurs peuvent sélectionner, en fonction de exigences spécifiques : soit le disjoncteur à vide de type divisé ZN28A-12, soit le circuit à vide ZN63-12 (VS1) disjoncteur, associé à des mécanismes électromagnétiques ou à ressort, pour s'adapter à divers scénarios opérationnels impliquant différentes fréquences de commutation. La conception compacte de l'armoire occupe un minimum d'espace au sol, ce qui permet d'économiser efficacement espace de génie civil au sein des sous-stations. Il est particulièrement adapté aux constructions dans des espaces restreints environnements, comme la rénovation de petites salles de distribution dans des zones urbaines plus anciennes ou la construction de postes de commutation souterrains.

3. Interfaces réservées pour une expansion intelligente : prêtes pour le futur développement des réseaux intelligents

Contrairement aux appareillages de commutation traditionnels qui ne remplissent que les fonctions de base de transmission et de distribution d'énergie, ce GIS SF6 33 kV L'appareillage de commutation à isolation gazeuse comporte des fentes de montage internes réservées pour les capteurs et les dispositifs de protection de relais, permettant pour une intégration transparente avec les systèmes de surveillance à distance pour l’automatisation du réseau. Une fois les composants de surveillance compatibles installé, l'équipement peut collecter des données opérationnelles en temps réel, fournir des alertes précoces pour les équipements potentiels Défauts et permettre un contrôle intelligent à distance. Cela garantit que les utilisateurs n'ont pas besoin de remplacer l'ensemble de l'appareillage de commutation. unité lors des futures mises à niveau du réseau intelligent, offrant ainsi suffisamment de place pour une expansion future et des progrès technologiques.

Spécifications techniques détaillées

Remarque : Les paramètres d'isolation, de tension de tenue et de pouvoir de coupure de l'unité complète de 33 kV peuvent être ajustés. pour s'aligner sur les normes du réseau électrique local du client et sur l'environnement d'exploitation spécifique sur site. Tout est fini les produits sont soumis à des tests de type rigoureux en usine dans l’usine de fabrication standardisée de Huajidian avant expédition.

Champ d'application

L'appareillage de commutation à isolation gazeuse SF6 GIS 33 kV est idéal pour les applications impliquant des commutations fréquentes. opérations. Il est largement déployé dans les centres de réseaux de distribution urbains, les postes de commutation à petite échelle, les réseaux souterrains. systèmes d'alimentation électrique pour tunnels, installations industrielles et minières, complexes commerciaux à grande échelle, aéroports et métros sous-stations de distribution, hôpitaux de premier plan (Grade 3A) et projets de distribution d'électricité soutenant les stades sportifs.

Étude de cas : Projet de sous-station pour un grand complexe commercial dans une capitale provinciale du nord de la Chine

Situé dans une capitale provinciale du nord de la Chine, ce grand parc commercial intègre un centre commercial et des bureaux de catégorie A. bâtiments et un parking souterrain. Les systèmes de réfrigération, les ascenseurs et la sécurité incendie du centre commercial Les équipements nécessitent une alimentation électrique continue et ininterrompue 24 heures sur 24. Le bâtiment original et vieillissant du projet, isolé à l'air Les appareillages de commutation ont longtemps été sensibles aux effets néfastes de la poussière et de l'humidité, ce qui a conduit à des isolations fréquentes. défauts de dégradation. En 2024, le maître d'ouvrage a progressivement éliminé les équipements obsolètes et a acheté un lot de 12 Huajidian. Unités SIG SF6 33kV.

Après 18 mois de fonctionnement continu sur le terrain, été comme hiver, l'équipement a démontré la résultats de performances suivants :

1. Aucun défaut lié à un court-circuit ou à une rupture d'isolation ne s'est produit pendant toute la période d'exploitation ;

2. Le système de verrouillage mécanique « Five-Prevention » fonctionne de manière fiable, garantissant une commutation flexible et sécurisée. operations during daily use;

3. La conception compacte des armoires de commutation a réduit l'empreinte de génie civil requise pour la distribution espace de 28 %, ce qui entraîne des économies significatives sur les coûts d'infrastructure du projet ;

4. Les interfaces intelligentes pré-réservées ont été intégrées avec succès à l'alimentation à distance du parc commercial plate-forme de surveillance, permettant l'accès à distance et la visualisation en temps réel des données opérationnelles des équipements.

Fort de cette performance exceptionnelle sur le terrain, l'entreprise générale du projet a signé un accord-cadre de coopération accord avec Huajidian pour la fourniture d'équipements de sous-station pour deux installations commerciales supplémentaires nouvellement construites parcs.

Orientation future du développement intelligent

Poussé par le développement mondial accéléré des réseaux intelligents, Huajidian continue d'itérer et d'affiner son SF6 33 kV Gamme de produits SIG, améliorant ses offres vers une plus grande intelligence, une numérisation et une durabilité à faible émission de carbone. La prochaine génération de modèles optimisés sera livrée en standard avec une surveillance intégrée de la densité du gaz SF6 en ligne, en temps réel. détection de décharge partielle et modules de transmission de données basés sur le cloud. Cela permet aux équipes d'exploitation et de maintenance pour passer des inspections périodiques hors ligne à une maintenance intelligente et prédictive. Grâce à un "plug-and-play" conception comportant des interfaces réservées, les clients peuvent moderniser les équipements existants, même les unités déjà achetées et installé - avec ces accessoires intelligents sur site, sans qu'il soit nécessaire de démonter ou de remplacer l'ensemble de l'appareillage de commutation armoire. Cette approche maximise le retour sur investissement initial en équipement du client.

FAQ

Q1 : Pour les projets spécialisés dans les régions côtières caractérisées par une humidité élevée et un brouillard salin, Huajidian peut-il personnaliser l'indice de protection et les mécanismes de fonctionnement de son appareillage 33kV SF6 GIS ?

A1 : Oui, nous pouvons. En plus de nos indices de protection standards IP2X et IP4X, nous proposons une mise à niveau vers les boîtiers IP54 spécialement conçu pour résister à la condensation et au brouillard salin dans les environnements côtiers à forte humidité. De plus, les clients peuvent choisir entre des mécanismes de commande à ressort et électromagnétiques, en fonction des spécificités les exigences de fréquence de déclenchement et les conditions d'alimentation électrique sur le site d'installation. Toutes les solutions personnalisées subissent des tests de simulation rigoureux avant la production pour garantir des performances optimales.

Q2 : Dans des conditions normales de fonctionnement, quelle est la durée de vie du gaz SF6 à l'intérieur de l'armoire et nécessite-t-il réapprovisionnement fréquent ?

A2 : Dans des conditions de fonctionnement standard, définies comme des températures comprises entre -25°C et +40°C et une altitude ne dépassant pas à plus de 1 000 mètres : le gaz SF6 contenu dans nos armoires entièrement scellées reste efficace pendant plus de 10 ans, ne nécessitant aucun réapprovisionnement courant. Les clients doivent uniquement effectuer un contrôle de routine annuel de la densité du gaz ; le réapprovisionnement en gaz est requis seulement après une refonte majeure impliquant le démontage du cabinet.

Q3 : Pour les clients étrangers qui achètent cet équipement SIG Huajidian, pouvez-vous fournir des conseils d'installation sur site et after-sales maintenance services?

A3 : Nous fournissons gratuitement des manuels d’installation en anglais et une assistance technique en ligne à distance. Pour les commandes à grande échelle à l'étranger, en particulier celles impliquant un achat unique de 20 unités ou plus, nous pouvons expédier ingénieurs électriciens professionnels sur le site du projet pour fournir une formation à l'installation, conformément aux conditions du contrat.

Huajidian reste fidèle à sa philosophie consistant à donner la priorité à la sécurité dans la R&D des équipements. Tous les 33 kV SF6 L'appareillage de commutation à isolation gazeuse est soumis à un contrôle de qualité rigoureux tout au long du cycle de vie de production, depuis le l'inspection des matières premières à leur arrivée dans nos installations jusqu'à l'inspection finale du produit fini avant expédition. En choisissant les produits Huajidian GIS, vous choisissez la garantie d'un système électrique stable et à long terme. opération. Nous acceptons les demandes de renseignements des entrepreneurs EPC mondiaux, des opérateurs de réseau et des distributeurs concernant les devis, dessins techniques et solutions personnalisées.
