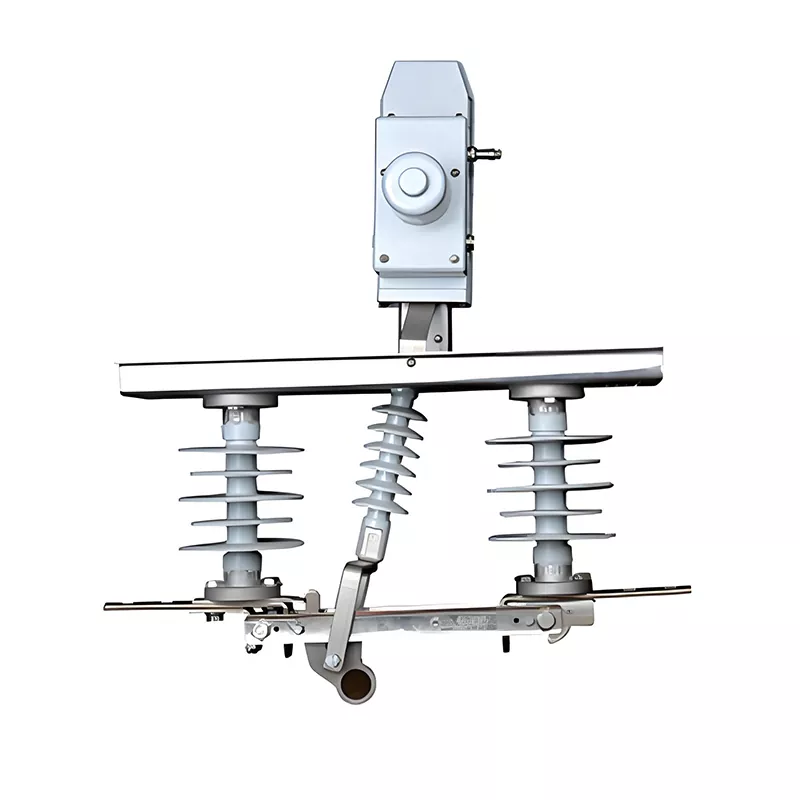

sectionneur de terre 24kv

Le sectionneur de terre HUAJIDIAN 24 kV est un dispositif d'isolation intelligent monté sur poteau développé indépendamment pour les réseaux de distribution aériens de 10 kV. Il intègre un mécanisme de commande électrique, une protection d'isolation globale et une transmission mécanique efficace, permettant une ouverture et une fermeture flexibles à distance et locales. Il joue un rôle essentiel dans l'isolation de sécurité des lignes, la protection contre la maintenance en cas de panne de courant et la surveillance intelligente du réseau électrique, et constitue un équipement de support essentiel pour la transformation de l'automatisation du réseau de distribution.

HUAJIDIAN propose des mécanismes de fonctionnement personnalisés adaptés à diverses solutions d'alimentation électrique sur site, notamment l'énergie solaire et les batteries CC, et est compatible avec les conditions de construction du réseau électrique local. Toute la production, les tests, la personnalisation et le service après-vente sont gérés par notre propre usine, avec une équipe technique fournissant des conseils 24h/24 et 7j/7 sur la sélection et la personnalisation des solutions.

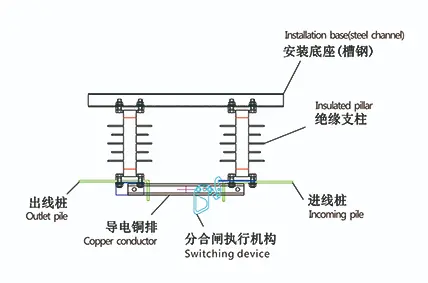

Représentation structurelle

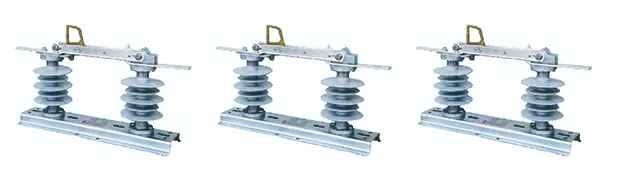

Présentation du type

Avantages principaux du produit

1. Forte performance d'isolation, adaptable aux environnements extérieurs difficiles

Équipé d'isolateurs composites à grande ligne de fuite, atteignant un indice anti-pollution de classe IV, résistant au contournement et au vieillissement, et capable de résister à l'humidité, à la poussière et à la corrosion par brouillard salin côtier ; la conception séparée des composants d'isolation et des circuits conducteurs garantit une isolation fiable entre les pièces sous tension et les composants de mise à la terre ; tous les indicateurs de tension de tenue à la fréquence industrielle et aux chocs de foudre répondent aux normes, adaptés aux lignes à haute et basse altitude.

2. Circuits conducteurs résistants à la corrosion et durables, longue durée de vie mécanique

Le circuit conducteur principal utilise un procédé de cuivre plaqué argent, ce qui entraîne une faible résistance de contact, une excellente conductivité et une faible élévation de température pendant un fonctionnement à long terme ; les contacts symétriques réduisent la perte de pression ; les composants mécaniques clés utilisent de l'acier inoxydable + une double protection anticorrosion galvanisée à chaud, empêchant la rouille et le blocage ; durée de vie mécanique ≥10 000 cycles, éliminant le risque de mauvais contact lors d'un fonctionnement à long terme.

3. Conception légère et modulaire, coûts d'installation et de maintenance réduits

Le sectionneur de terre 24 kV présente une conception légère et modulaire, permettant une installation directe sur des traverses de distribution standard sans modifications de la tour. Sa structure d'entraînement à liaison offre une efficacité de transmission élevée et un fonctionnement fluide, simplifiant la mise en service sur site et réduisant la charge de travail de maintenance ultérieure, réduisant ainsi considérablement les dépenses de construction et de maintenance pendant le cycle de vie.

Principaux paramètres techniques

Scénarios applicables

1. Segmentation de la ligne principale et isolation des lignes secondaires : déconnectez rapidement les sections défaillantes et minimisez les zones de panne ;

2. Lignes à distance sans surveillance : contrôlez à distance la maintenance et la commutation de ligne, réduisant ainsi les coûts d'escalade manuelle des poteaux ;

3. Isolation des interconnexions de distribution haute tension dans les parcs industriels : lien avec les systèmes d'automatisation du réseau de distribution pour réaliser un transfert de charge et un diagnostic rapide des pannes ;

4. Isolation des lignes de connexion au réseau photovoltaïque et éolien : mise à la terre fiable pendant la maintenance, garantissant la sécurité de la nouvelle connexion au réseau énergétique.

Étude de cas : Projet de modernisation du réseau électrique rural dans les zones montagneuses du centre de la Chine

La mise à niveau intelligente d'un réseau électrique rural dans une zone montagneuse par un bureau d'approvisionnement en électricité du comté a présenté des défis tels que des lignes éparses, une forte pollution par les embruns salins et de longues distances de maintenance. Les sectionneurs manuels traditionnels obligent les électriciens à grimper sur les poteaux pour chaque maintenance, ce qui entraîne des risques élevés et une gestion lente des pannes. Le projet a acquis 86 sectionneurs de terre HUAJIDIAN 24 kV à énergie solaire. Après deux ans d'exploitation, l'exploitation à distance a réduit de 70 % les patrouilles sur les lignes, les isolateurs anti-pollution de classe IV ont éliminé les défauts de contournement pendant les saisons de brouillard et la durée des coupures de ligne a diminué de 62 %.

Avantages par rapport aux interrupteurs-sectionneurs manuels traditionnels

Spécifications d'installation et d'entretien

1. Exigences d'installation

Fixé à une traverse de distribution extérieure standard ; le site d'installation doit être exempt de vibrations importantes et de gaz corrosifs ; la hauteur d'installation doit répondre aux exigences de distance de sécurité haute tension et être compatible avec les dimensions communes des poteaux/tours.

2. Installation et mise en service

Une fois terminé, vérifiez les actions d'ouverture et de fermeture, les indicateurs mécaniques et les signaux de la télécommande pour vous assurer que l'interrupteur fonctionne correctement sans blocage.

3. Entretien quotidien

Nettoyer régulièrement la saleté de l'isolant, vérifier la présence de rouille sur les composants de la transmission, confirmer l'étanchéité du boîtier du mécanisme et vérifier le niveau de la batterie de l'alimentation de la télécommande ; des inspections spéciales sont nécessaires après de fortes pluies, des typhons et des embruns salés, et les isolateurs doivent être nettoyés rapidement.

Configurations facultatives et services de personnalisation

1. Personnalisation des spécifications actuelles : versions améliorées 400A ~ 1250A en option, haute altitude et basse température disponibles ;

2. Interface de communication d'automatisation en option : se connecte aux systèmes SCADA pour télécharger les positions d'ouverture/fermeture et les données d'alarme de panne d'équipement ;

3. Personnalisation de la solution d'alimentation électrique : choisissez entre l'énergie solaire et l'alimentation par batterie CC sans alimentation secteur externe ;

4. Plusieurs modèles de mécanismes de commande électriques disponibles, compatibles avec différents protocoles de communication de télécommande.

FAQ

Q1 : Ce sectionneur de terre 24 kV peut-il être utilisé de manière stable dans les zones côtières soumises à de forts brouillards salins et à des altitudes élevées ?

R1 : Oui. L'équipement est livré en standard avec des isolateurs composites à grande ligne de fuite de classe IV, qui peuvent résister aux brouillards salins, à la poussière et aux environnements côtiers humides ; toutes les pièces mobiles métalliques utilisent l'acier inoxydable + la double technologie anticorrosion de galvanisation à chaud. Une version d'isolation améliorée peut être personnalisée pour les zones à haute altitude afin de répondre aux exigences de correction de tension de tenue à haute altitude ; tous les tests de tension de tenue ont réussi les tests de type.

Q2 : Quelles méthodes d'alimentation électrique le mécanisme de commande électrique prend-il en charge lorsqu'il n'y a pas d'alimentation secteur sur le poteau ?

A2 : HUAJIDIAN propose deux solutions d'alimentation hors réseau : une alimentation indépendante par batterie DC lithium-ion et une alimentation par panneau solaire avec module de charge et de contrôle. Les deux solutions peuvent fonctionner indépendamment des sources d'énergie externes pendant plus de 18 mois, entièrement adaptables aux zones montagneuses, aux zones pastorales et aux lignes aériennes sans alimentation électrique.

Q3 : L'équipement peut-il se connecter aux systèmes SCADA du réseau de distribution existant et télécharger à distance des signaux de défaut ?

A3 : Un module de communication secondaire en option est disponible, compatible avec les protocoles de communication du réseau électrique grand public. Après s'être connecté à la plate-forme SCADA, il peut télécharger des informations sur les défauts telles que les positions d'ouverture et de fermeture, les alarmes de blocage du mécanisme et la faible tension de la batterie pour un contrôle à distance en temps réel, permettant ainsi une surveillance en ligne à distance des interrupteurs montés sur poteau et réduisant la charge de travail d'inspection sur site.
