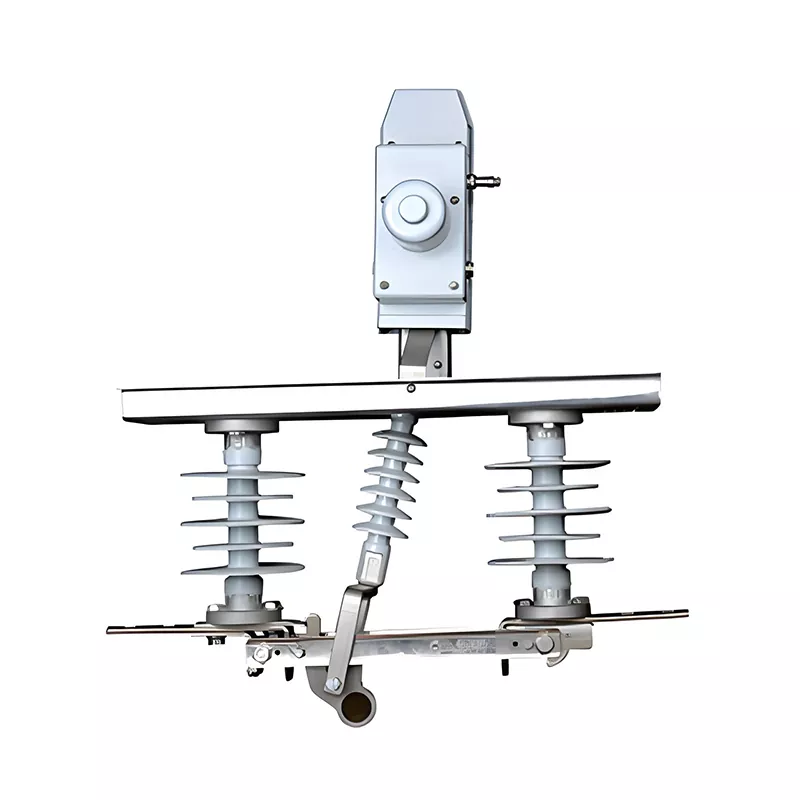

Sectionneur de terre série DGDW1 pour appareillage de commutation

Le sectionneur de terre pour appareillage de commutation série DGDW1 est le principal produit de protection de l'alimentation moyenne tension de HUAJIDIAN, principalement utilisé pour l'isolation de sécurité, la protection de la mise à la terre et le contrôle du fonctionnement des équipements de distribution d'énergie 12 kV. S'appuyant sur des processus de fabrication matures et un système de contrôle de qualité rigoureux, HUAJIDIAN est un fournisseur fiable pour les projets d'ingénierie électrique tant au niveau national qu'international, fournissant des composants de base pour les réseaux de distribution d'énergie moyenne tension.

Comparé aux interrupteurs de mise à la terre manuels traditionnels, ce produit est doté d'un mécanisme d'entraînement moteur dédié, permettant une commande électrique à distance ainsi qu'une ouverture et une fermeture automatiques, éliminant ainsi les risques de sécurité associés à une opération manuelle sur site. Le produit intègre une structure d'isolation à haute résistance, une résistance à tous les temps et de fortes capacités anti-pollution, résolvant complètement les problèmes industriels des équipements traditionnels, tels qu'une faible adaptabilité aux environnements difficiles, des taux de défaillance élevés et des coûts de maintenance élevés.

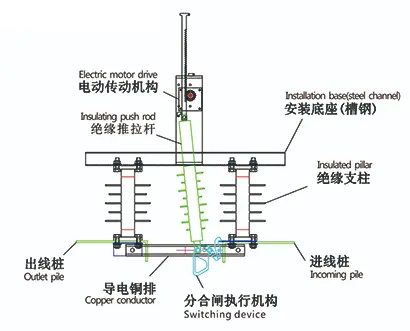

Représentation structurelle

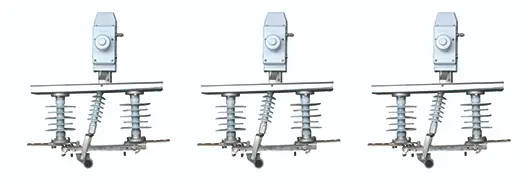

Présentation du type

Explication du modèle et paramètres techniques de base

1. Explication du modèle

Le modèle de la série DGDW1 suit les conventions de dénomination standardisées pour les équipements électriques. La signification de chaque caractère est la suivante :

- D : à commande électrique

- G : attribut du commutateur de déconnexion

- D : Structure Monophasée

- W : extérieur applicable.

- 1 : numéro de série de conception du produit

2. Principaux paramètres techniques

Caractéristiques principales du produit

1. Fonctionnement électrique entièrement automatique, sûr et efficace

Le sectionneur de terre pour appareillage de commutation série DGDW1 est équipé d'un entraînement moteur et d'un actionneur de commutation dédiés, prenant en charge la télécommande et le fonctionnement entièrement automatique sans opération manuelle sur site. Il évite efficacement les risques opérationnels dans des scénarios complexes tels qu'une altitude élevée et une humidité élevée, améliore considérablement l'efficacité de la commutation et de la maintenance des équipements de distribution d'énergie et répond aux exigences de fonctionnement sans surveillance des réseaux intelligents modernes.

2. Excellente capacité de tenue aux surtensions, protection améliorée contre les pannes

Le produit adhère strictement aux normes de tension de tenue de l'industrie, avec une tension de tenue à fréquence industrielle de 42 kV à la terre et une tension de tenue à fréquence industrielle au point de rupture de 48 kV ; La tension de tenue aux chocs de foudre jusqu'à la terre est de 75 kV et la tension de tenue au point de rupture est de 85 kV. Celui-ci résiste efficacement à la foudre et aux surtensions de fonctionnement, évitant ainsi les pannes d'équipement et les défauts de court-circuit, et garantissant un fonctionnement stable à long terme du réseau électrique.

3. Conception d'isolation à haute résistance, isolation sûre et fiable

Utilisant un support d'isolation intégré à haute résistance, il maintient une distance d'isolation absolument sûre lorsque l'équipement est ouvert. La structure d'isolation optimisée et les matériaux de haute qualité réduisent efficacement le risque de vieillissement et de fuite de l'isolation, fournissant un point de déconnexion clair et visible pour la maintenance des équipements, et constituent une garantie de sécurité essentielle pour l'exploitation et la maintenance du réseau électrique.

4. Forte adaptabilité par tous les temps et large gamme d'applications

Le sectionneur de terre pour appareillage de commutation série DGDW1 peut fonctionner de manière stable dans des environnements allant de -30 ℃ à 70 ℃, prend en charge l'antisalissure de classe IV et peut résister à un givrage de 2 mm. Il convient aux zones montagneuses de haute altitude (3 000 m et moins), aux zones côtières salines-alcalies et humides et aux sites industriels à forte poussière. La durée de vie mécanique peut atteindre 3 000 cycles, avec un fonctionnement stable et des coûts de maintenance extrêmement faibles.

Scénarios d'application

1. Systèmes d'automatisation de réseau intelligent et de distribution : s'appuyant sur des fonctions de contrôle électrique à distance, il répond aux besoins de surveillance à distance et d'exploitation et de maintenance automatiques du réseau électrique, réalisant une gestion intelligente et sans pilote des équipements de distribution d'énergie.

2. Projets de sous-stations extérieures et de lignes aériennes : utilisé pour l'isolation et la protection de mise à la terre des sous-stations extérieures et des lignes aériennes de 12 kV, fournissant une déconnexion sûre pour la maintenance quotidienne des équipements et le diagnostic des pannes.

3. Scénarios industriels et de terrains difficiles : adaptable aux environnements complexes tels que les zones montagneuses de haute altitude, les parcs industriels côtiers et les usines à forte poussière, résolvant les problèmes de panne d'équipement causés par la pollution, les différences de température et la haute altitude.

Cas d'application d'ingénierie concret

1. Projet de mise à niveau du réseau intelligent rural des montagnes du sud-ouest

Plus de 80 ensembles de sectionneurs de terre pour appareillage de commutation de la série HUAJIDIAN DGDW1 ont été déployés dans le cadre du projet de mise à niveau du réseau électrique rural montagneux du plateau Yunnan-Guizhou. Le site du projet a une altitude maximale de 2 800 m, avec d'importantes différences de température diurne, des précipitations abondantes et des niveaux de pollution élevés. Les interrupteurs manuels traditionnels sont sujets à la corrosion et aux défauts d'isolation, et sont difficiles à utiliser sur site. Ce produit, avec sa résistance à la pollution de classe IV, sa large adaptabilité à la température et ses avantages de fonctionnement électrique à distance, a complètement résolu les problèmes de maintenance des équipements dans les zones montagneuses. L'équipement a fonctionné sans panne pendant trois années consécutives, réduisant considérablement la pression sur la maintenance du réseau électrique.

FAQ

Q1 : Quels sont les principaux avantages du sectionneur de terre pour appareillage de commutation de la série DGDW1 par rapport aux interrupteurs de mise à la terre manuels traditionnels ?

Les principaux avantages sont de trois ordres : premièrement, un niveau élevé d'intelligence, prenant en charge le fonctionnement automatique électrique à distance, évitant les risques liés au travail manuel sur site et améliorant l'efficacité de la maintenance ; deuxièmement, une adaptabilité environnementale plus forte, adaptable à de larges plages de températures allant de -30 ℃ à 70 ℃, à des scénarios de pollution de classe IV, de givrage et de haute altitude ; troisièmement, une durée de vie plus longue et des coûts de maintenance réduits, avec une durée de vie mécanique de 3 000 cycles, dépassant de loin les normes de l'industrie, réduisant efficacement les coûts de remplacement et de maintenance des équipements à long terme.

Q2 : Le sectionneur de terre pour appareillage de commutation série DGDW1 est-il adapté aux environnements difficiles tels que les hautes altitudes et les zones côtières ?

Tout à fait adapté. Le produit est adapté à des altitudes allant jusqu'à 3 000 m, répondant aux besoins électriques de la plupart des zones montagneuses de haute altitude ; il a un indice anti-pollution de classe IV, résistant efficacement à la poussière industrielle et à la corrosion par les sels côtiers. Ses excellentes performances en matière de tension de tenue aux chocs de foudre conviennent aux orages fréquents le long de la côte, et sa conception à large plage de température s'adapte aux variations de température élevées et basses, garantissant un fonctionnement stable dans divers scénarios difficiles.
