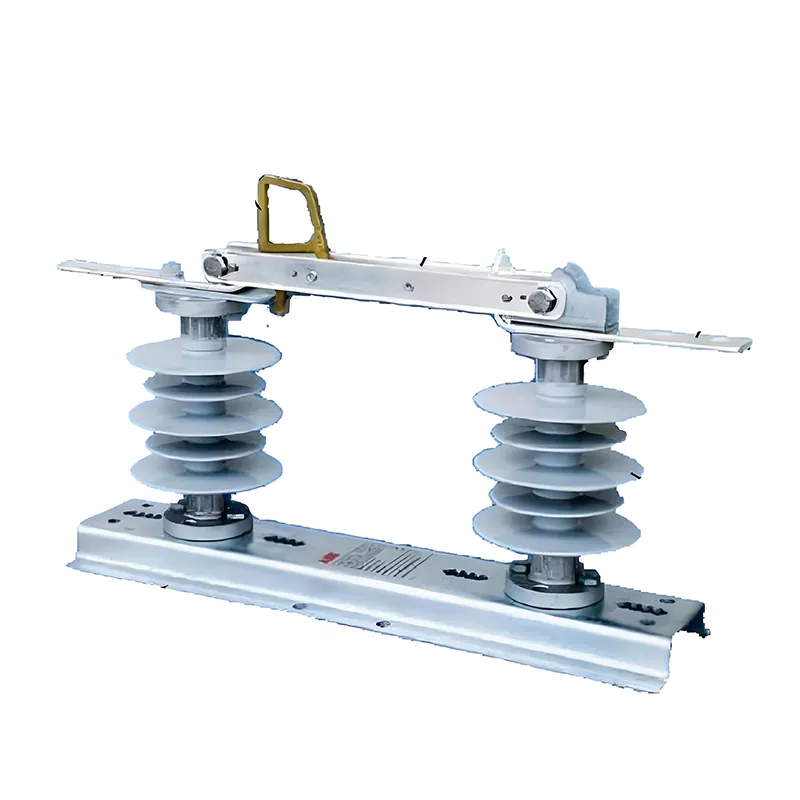

Sectionneur de terre intérieur GDW1-12/630-25

Le sectionneur de terre intérieur HUAJIDIAN GDW1-12/630-25 est un dispositif de protection de l'alimentation extérieure développé et fabriqué indépendamment par un fabricant professionnel spécialisé dans les composants de base pour les réseaux de distribution d'énergie moyenne tension. Le produit est optimisé et mis à niveau pour des conditions de fonctionnement extérieures complexes, résolvant les problèmes des interrupteurs de mise à la terre traditionnels tels qu'une mauvaise résistance aux intempéries, des modes de fonctionnement limités et un fonctionnement instable.

L'équipement a une tension nominale de 12 kV, un courant nominal de 630 A et un courant de court-circuit de tenue de courte durée de 25 kA. S'appuyant sur une structure d'isolation à haute résistance et des composants en cuivre hautement conducteurs, il permet une déconnexion visible et une mise à la terre fiable pendant le fonctionnement et la maintenance de l'équipement, éliminant complètement les risques de tension résiduelle et garantissant la sécurité personnelle du personnel de maintenance. Il s’agit d’un équipement essentiel pour l’exploitation et la maintenance standardisées des réseaux de distribution d’énergie modernes.

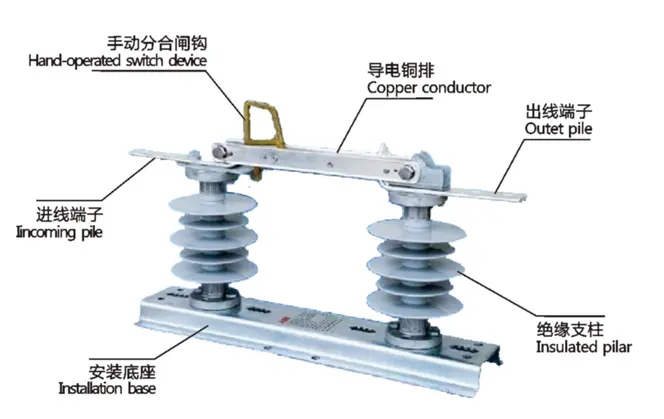

Représentation structurelle

Présentation du type

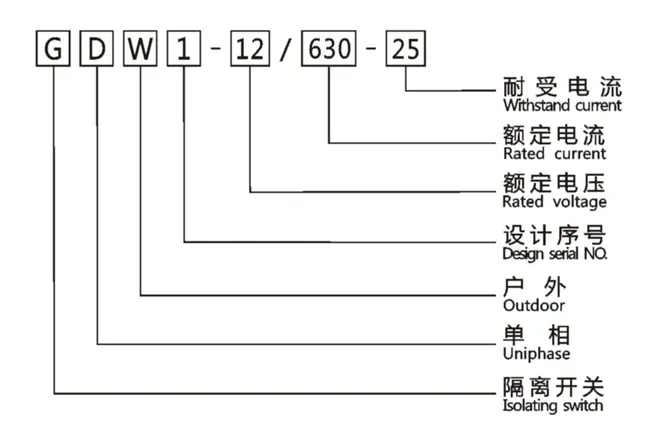

Définitions du modèle

GDW1-12/630-25 Les caractères et chiffres du numéro de modèle correspondent à des paramètres spécifiques du produit, comme expliqué ci-dessous :

- G : Sectionneur, représentant l'attribut fonctionnel principal de l'équipement

- D : Structure monophasée, adaptée aux lignes de distribution d'énergie monophasées

- W : Type Outdoor, conçu spécifiquement pour les lignes en milieu naturel à ciel ouvert

- 1 : Numéro de série de conception du produit, représentant un modèle optimisé de manière itérative

- 12 : Tension nominale 12kV, adaptée aux réseaux de distribution d'énergie moyenne tension conventionnels

- 630 : courant nominal 630 A, répondant aux exigences de capacité de charge actuelle des lignes de distribution d'énergie grand public.

- 25 : courant de court-circuit de courte durée 25 kA, possédant une résistance aux chocs de court-circuit extrêmement forte

Avantages principaux du produit

1. Excellentes performances électriques, conductivité stable et fiable

Le sectionneur de terre intérieur GDW1-12/630-25 utilise des barres omnibus en cuivre de haute pureté, hautement conductrices, résistantes à l'usure et durables. Le fonctionnement à long terme n'entraîne aucune accumulation de chaleur ni aucune atténuation de puissance, garantissant une transmission de courant efficace et stable. Équipé de supports isolés haute performance, la ligne de fuite minimale atteint 380 mm, offrant une excellente isolation haute tension et isolant efficacement les circuits haute tension de 12 kV, empêchant les fuites et les accidents de contournement et assurant un fonctionnement sûr de l'équipement dans des conditions de haute tension à long terme.

2. Conception de fonctionnement bimode, flexible, intelligente et efficace

Brisant les limites du fonctionnement manuel unique des équipements traditionnels, il prend en charge les modes de fonctionnement manuel et électrique. Un crochet de commande dédié est standard, ce qui rend la commutation manuelle sur site sûre et pratique ; il est compatible avec les tensions des moteurs 12V/24V DC et peut être équipé d'un mécanisme de commande électrique pour un contrôle automatisé à distance. La conception bimode améliore considérablement l'efficacité de la maintenance, réduit les risques de fonctionnement manuel et améliore le niveau d'exploitation et de maintenance intelligente du réseau électrique.

3. Extrêmement résistant aux intempéries, adaptable à des conditions de fonctionnement complexes

Ayant subi des tests rigoureux d'adaptation environnementale, l'équipement peut fonctionner normalement dans une large plage de températures allant de -30 ℃ à 45 ℃, sans être affecté par le froid extrême du nord ou les températures élevées de l'été. Il possède d'excellentes capacités antigivrantes, tolérant une accumulation de glace de 10 mm d'épaisseur, empêchant ainsi les pannes d'équipement causées par le temps glacial et neigeux. Adapté aux zones situées à des altitudes inférieures ou égales à 3 000 m, ce commutateur est adapté de manière fiable aux environnements géographiques et météorologiques complexes tels que les plateaux et les montagnes, offrant une grande durabilité et une longue durée de vie.

Principaux paramètres techniques

Scénarios d'application

Le sectionneur de terre intérieur HUAJIDIAN GDW1-12/630-25 est un dispositif de sécurité essentiel pour les réseaux de distribution d'énergie moyenne tension, largement utilisé dans les sections extérieures des lignes de transport aériennes, les réseaux de distribution d'énergie urbains et ruraux et les installations de support de sous-stations. L'appareil fournit un point de déconnexion visuel clair pendant la maintenance de routine, l'entretien de l'équipement et les réparations d'urgence, réalisant une isolation physique complète du circuit, éliminant complètement la charge électrique résiduelle et protégeant complètement la sécurité personnelle du personnel de maintenance.

Avec son excellente résistance au froid, sa résistance au givrage et son adaptabilité à haute altitude, le produit est particulièrement adapté aux régions du nord très froides, aux plateaux et aux montagnes, ainsi qu'aux zones à forte neige et couverture de glace. Il peut faire face de manière stable à des climats et à des environnements géographiques complexes, réduisant considérablement les pannes d'équipement causées par des conditions météorologiques extrêmes et améliorant la stabilité opérationnelle globale du réseau électrique.

Étude de cas d'application dans le monde réel

En 2023, un lot de commutateurs de mise à la terre intérieure HUAJIDIAN GDW1-12/630-25 a été appliqué avec succès au projet de mise à niveau du réseau de distribution 12 kV à Liupanshui, dans la province du Guizhou. Cette zone a une altitude de près de 2 800 m, avec des températures hivernales rigoureuses et des glaces saisonnières fréquentes. Les interrupteurs de mise à la terre traditionnels sont sujets à des problèmes tels qu'une mauvaise résistance au givrage, des pannes à basse température et un fonctionnement peu pratique, posant des risques importants pour la maintenance de la ligne.

Après que le projet ait mis à niveau et remplacé l'équipement par des produits HUAJIDIAN, l'équipement peut résister de manière stable aux températures extrêmement froides locales de -25 ℃ et à des conditions de givrage de 8 à 10 mm. Le fonctionnement bimode améliore considérablement l’efficacité de la maintenance hivernale des lignes et de la gestion des pannes d’urgence. Moins d'un an après la mise en service des équipements, il n'y a eu aucun incident de sécurité lors de la maintenance des lignes et le taux de panne des équipements a diminué de plus de 85 %. Les performances stables du produit et sa capacité d'adaptation environnementale supérieure ont été hautement reconnues par le propriétaire du projet, ce qui en fait une référence en matière d'amélioration de la sécurité dans les réseaux de distribution glacials à haute altitude.

FAQ

Q1 : Quels sont les avantages de ce sectionneur de terre intérieur GDW1-12/630-25 par rapport aux sectionneurs extérieurs ordinaires ?

Les principaux avantages sont triples : premièrement, il adopte une structure conductrice en cuivre de haute pureté et une conception d'isolation optimisée, ce qui se traduit par une capacité de tenue aux courts-circuits de 25 kA plus forte et une sécurité d'isolation plus élevée ; deuxièmement, il prend en charge les modes de fonctionnement électrique et manuel, permettant un contrôle intelligent à distance et surmontant les limitations des équipements traditionnels qui ne peuvent être utilisés que manuellement ; troisièmement, sa résistance aux intempéries a été considérablement améliorée, permettant un fonctionnement stable dans des environnements aussi bas que -30 ℃ et avec 10 mm de givrage, dépassant de loin l'adaptabilité environnementale des produits ordinaires.

Q2 : Dans quelle mesure le mécanisme de commande électrique de l'appareil est-il polyvalent et l'installation est-elle pratique ?

Très polyvalent et facile à installer. Le produit est compatible avec la tension universelle 12 V/24 V CC, adopte des interfaces standardisées et une structure modulaire, et le mécanisme électrique est facile à démonter et à assembler sans modifications complexes ni débogage professionnel. Les utilisateurs peuvent librement sélectionner ou démonter le mécanisme électrique en fonction de leurs besoins d'exploitation et de maintenance, et il est compatible avec les systèmes de contrôle automatique des réseaux de distribution d'énergie moyenne tension traditionnels, simplifiant ainsi la maintenance ultérieure.

Q3 : Quels services après-vente et de garantie HUAJIDIAN fournit-il pour ce produit ?

HUAJIDIAN fournit des services de qualité à cycle complet et tous les produits sont soumis à des tests rigoureux avant de quitter l'usine, répondant aux normes de l'industrie électrique. La marque offre des garanties à long terme, des conseils techniques professionnels pour l'installation et la mise en service, ainsi qu'une consultation après-vente 24 heures sur 24. Des adaptations personnalisées peuvent également être fournies pour des conditions d'exploitation particulières telles que des altitudes ultra-élevées et des températures ultra-basses afin de répondre aux besoins d'exploitation et de maintenance des réseaux électriques dans différentes régions.
