Système d'alimentation 10–100 MVA, 50 Hz/60 Hz, triphasé
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

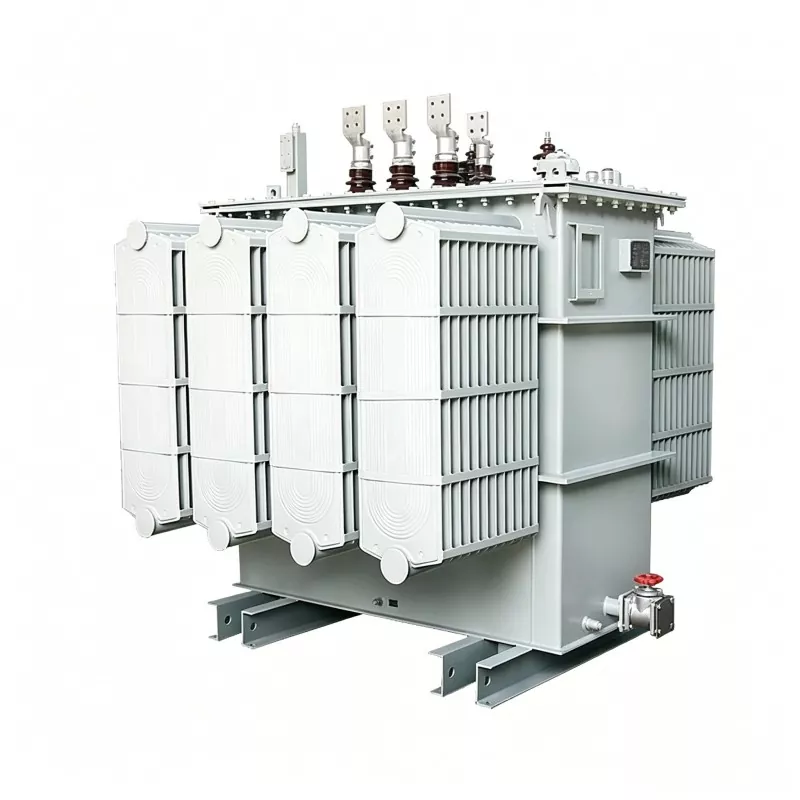

Les transformateurs de puissance spéciaux Huajidian 10MVA à 100MVA sont développés pour des conditions industrielles complexes et à haute intensité, résoudre des problèmes tels que la régulation de tension instable, la faible capacité de surcharge et la mauvaise adaptabilité des appareils ordinaires transformateurs. Notre gamme de produits couvre des capacités de 10 MVA à 100 MVA, prenant en charge des produits non standard et personnalisés. solutions. Ils sont largement utilisés dans des applications de base telles que la fusion des métaux, l'électrolyse chimique et l'énergie. rectification. Tous les produits sont soumis à des processus rigoureux de R&D, de test et de production, garantissant une stabilité et une durabilité à long terme. fonctionnement sûr dans des environnements de charge élevée, de température élevée et de fortes interférences électromagnétiques.
Strictement conforme aux normes industrielles nationales telles que JB/T85606-1996, JB/T8447-1996 et JB/T9640-1999. Les processus de production standardisés garantissent que les performances répondent aux exigences d’alimentation industrielle haut de gamme.
Possède une capacité de surcharge supérieure, capable de résister à des impacts instantanés de charges élevées dans l'industrie production. Des performances de régulation de tension Stables empêchent les fluctuations de l'alimentation électrique d'affecter la production, améliorant efficacement les taux de qualification des produits.
La capacité, le niveau de tension, le groupe de câblage, la méthode de refroidissement et la méthode de régulation de tension peuvent être ajustés de manière flexible en fonction des conditions sur site, fournissant des solutions personnalisées pour des scénarios industriels spéciaux.
Prend en charge les modes de refroidissement tels que l'auto-refroidissement immergé dans l'huile (ONAN) et le refroidissement par circulation forcée huile-eau (OFWF), adaptable à la régulation de tension à vide et en charge, répondant aux besoins opérationnels de différentes charges.
Structure optimisée et configuration anti-interférence complète, adaptée aux poussières élevées, aux températures élevées et conditions de charge élevée dans les industries métallurgiques, chimiques et des fours à arc submergé, avec un faible taux de défaillance et longue durée de vie.
1. Industrie métallurgique : les transformateurs de puissance spéciaux de 10 MVA à 100 MVA servent d'équipement d'alimentation électrique de base pour le métal fusion et affinage, adapté aux fours à arc électrique pour la fabrication de l'acier, laitier électrique d'affinage d'acier spécial de haute qualité fours, fours à ferroalliages, fours à phosphore jaune, fours à carbure de silicium, etc., fournissant une puissance stable approvisionnement dans des conditions de fusion à forte charge, garantissant un fonctionnement de production continu et efficace.
2. Industrie chimique : adaptable aux scénarios de production d'électrolyse électrochimique tels que l'électrolyse du manganèse et l'industrie chimique du chlore-alcali, ses performances de régulation de tension stables garantissent un produit chimique uniforme et stable réactions d'électrolyse, évitant les problèmes de qualité du produit causés par les fluctuations de l'alimentation électrique.
3. Industrie de l'énergie Équipé de divers équipements redresseurs, fournissant une puissance CC stable pour la conversion d'énergie et transmission de puissance, assurant le bon fonctionnement des systèmes d’alimentation industriels et des équipements de transmission.
Applicable à la sidérurgie et à la fusion des métaux ; Norme : JB/T9640-1999 ; Plage de capacité : 630 kVA à 4 000 kVA ; Niveau de tension : Haute tension 6 ~ 35 kV, basse tension 98 V ~ 220 V ; Groupe de câblage : D-Yd0-11 ; Méthode de refroidissement : auto-refroidissement immergé dans l'huile (ONAN)/Refroidissement par eau à circulation d'huile forcée (OFWF) ; Méthode de régulation de tension : changeur de prises à vide.
Utilisé dans la production de fusion de ferroalliages, de ferrosilicium et de silicium industriel dans des fours à arc submergé ; Plage de capacité : 1 000 kVA à 6 300 kVA ; Groupe de câblage : D.d0-12 ; Méthode de refroidissement : auto-refroidissement immergé dans l'huile (ONAN) ; Tension méthode de régulation : changeur de prises manuel à vide.
Conçu sur mesure pour les fours électriques utilisés dans la production de phosphore jaune, conforme à la norme JB/T85606-1996 ; plage de capacité : 2 000 kVA à 5 000 kVA ; le côté basse tension prend en charge plusieurs niveaux de tension, dont 130 V, 142,5 V et 155 V, offrant une excellente adaptabilité à divers scénarios.
Utilisé pour refondre et affiner l'acier spécial de haute qualité, conforme à la norme JB/T8447-1996 ; plage de capacité : 200 kVA à 3 150 kVA ; basse tension : 30 V-120 V ; certains modèles sont équipés de réacteurs saturés externes, prenant en charge la charge Changeur de prises pour répondre aux exigences d'alimentation électrique de haute précision de la sidérurgie.
Modèle typique : ZHSZK-S-4000/10 ; Applicable aux applications d'électrolyse chimique et d'entraînement de traction ; Capacité nominale : 4 000 kVA ; Tension nominale : 10 kV ; Réacteur interphasé intégré, prend en charge le changeur de prises en charge, puissance de rectification stable performances d’approvisionnement.
Modèle typique : HCS-S-P-S-3150/35 ; Conçu spécifiquement pour la production de fours à carbure de calcium ; Capacité nominale : 3 150 kVA ; Tension nominale : 35 kV ; Utilise un refroidissement par eau à circulation d'huile forcée, prend en charge les systèmes triphasés/monophasés gratuits sélection, adaptée à la production de fusion de carbure de calcium à haute intensité.
En 2025, Huajidian a personnalisé un lot de transformateurs de puissance spéciaux de 50 MVA pour une grande fonderie de ferroalliages. dans le sud-ouest de la Chine, qui ont été utilisés dans la chaîne de production de fusion au four à arc submergé de l'entreprise. Ce projet impliquait des conditions de fonctionnement difficiles, exigeant que l'équipement fonctionne à des charges élevées pendant des périodes prolongées, et traiter des problèmes tels que les fortes surtensions instantanées et les interférences électromagnétiques complexes.
Sur la base des conditions d'exploitation spécifiques sur site, Huajidian a optimisé la structure de l'équipement en utilisant du pétrole forcé. Technologie de refroidissement par eau de circulation et configuration de régulation de tension sans excitation de haute précision, avec précision ajuster les paramètres de base tels que le groupe de câblage et l'impédance de court-circuit. Après la mise en service, l'équipement atteint une stabilité opérationnelle de 99,99 %, résistant efficacement aux impacts de charge instantanés pendant le processus de fusion et assurer une tension de sortie stable. Cela a aidé les clients à réduire les taux de défauts de produits causés par l'alimentation électrique. fluctuations de 35 % et fréquence de maintenance des pannes d'équipement de 40 %, garantissant une production continue et efficace sur la ligne de production de fusion, contrôlant efficacement les coûts de production et gagnant une grande reconnaissance des clients.
Q1 : Les transformateurs de puissance spéciaux Huajidian 10MVA à 100MVA prennent-ils en charge une personnalisation non standard complète ?
R1 : Oui. Cette série de produits présente la personnalisation non standard comme principal avantage. Il peut personnaliser de manière flexible paramètres de base tels que la capacité nominale, la haute et la basse tension, la méthode de régulation de tension, le groupe de câblage, le court-circuit impédance et méthode de refroidissement en fonction des conditions d'exploitation sur site et des besoins de production du client, optimisant la structure des équipements et s'adaptant parfaitement aux divers environnements de production industrielle particuliers.
Q2 : À quels scénarios industriels les modèles haute capacité de 10 à 100 MVA sont-ils principalement adaptés ?
A2 : Ces modèles haute capacité sont conçus pour des scénarios industriels à grande échelle et à forte charge, adaptés aux projets à grande échelle Fours à arc électrique pour la sidérurgie métallurgique, fours à arc submergé en ferroalliage, électrolyse chimique à grande échelle lignes de production, fours industriels au phosphore jaune et systèmes de rectification d'énergie de soutien. Ils sont adapté aux conditions de production nécessitant un fonctionnement continu à long terme, une charge élevée et une alimentation électrique élevée stabilité.
Les transformateurs de puissance spéciaux Huajidian 10MVA à 100MVA sont tous des produits personnalisés non standard. Les clients doivent fournir Les paramètres techniques de base suivants lors de la passation d'une commande afin que les deux parties puissent confirmer la technique accord, élaborer un plan de personnalisation précis et obtenir un devis :
1. Capacité nominale du transformateur
2. Tension nominale (paramètres côté haute tension et côté basse tension)
3. Méthode de régulation de tension (changeur de prises hors charge, changeur de prises en charge, etc.)
4. Exigences du groupe de câblage
5. Paramètres d'impédance de court-circuit
6. Exigences relatives à la méthode de refroidissement
Note:Les paramètres affichés sur la page Web sont uniquement à titre de référence. S'il existe des exigences techniques particulières ou Besoins d'adaptation aux conditions de fonctionnement, veuillez communiquer avec l'équipe technique à l'avance avant de passer une commande pour assurez-vous que le produit est entièrement compatible avec le scénario d’application sur site.
