Système d'alimentation Triphasé, 50 Hz/60 Hz
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

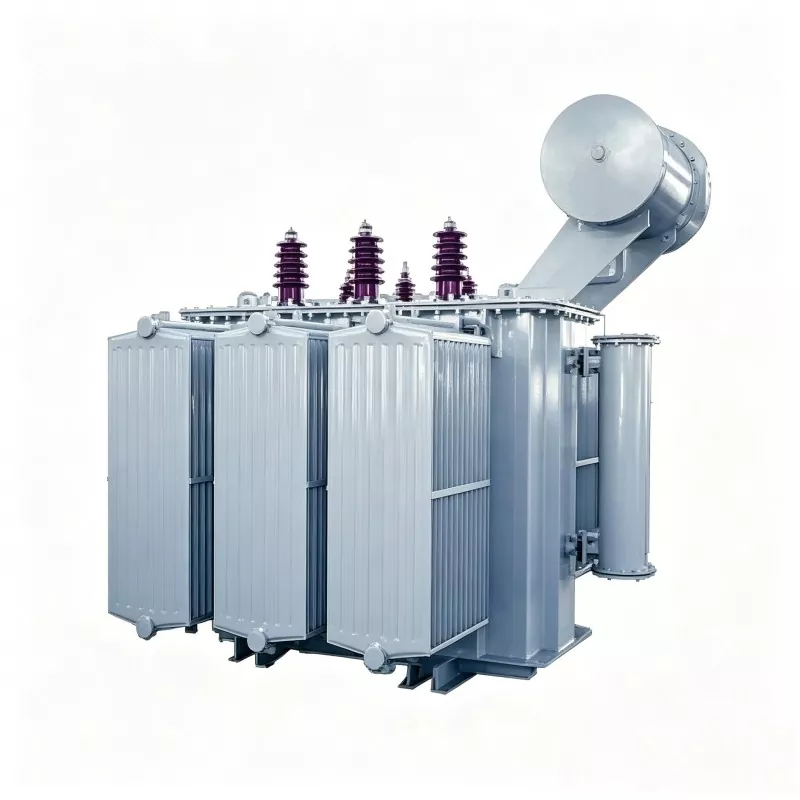

Le transformateur de puissance triphasé Huajidian est un dispositif de conversion de puissance très efficace et économe en énergie. développé et fabriqué sur la base de la technologie d’induction électromagnétique. L'appareil intègre trois ensembles de Enroulements de transformateur monophasé en un seul noyau de fer, améliorant considérablement le taux d'utilisation du cuivre et le noyau de fer. Pour la même capacité nominale, par rapport à trois transformateurs monophasés indépendants, ce produit est plus petit, plus léger et a un coût global inférieur, résolvant complètement les problèmes du monophasé traditionnel équipements combinés, tels qu'une grande empreinte au sol et des coûts d'investissement élevés.
En tant que fabricant de confiance dans le secteur de l'énergie, les transformateurs de puissance triphasés Huajidian couvrent l'ensemble du processus de production d'électricité, transport longue distance et distribution de terminaux. Ils permettent d'augmenter la haute tension pour transmission longue distance et abaisseur haute tension pour l'alimentation électrique locale, s'adaptant parfaitement aux demandes d'énergie du réseau électrique, des installations industrielles et commerciales et des nouveaux systèmes énergétiques. Avec une excellente régulation de tension performances et capacités de transmission de courant stables, ils assurent globalement l'efficacité et la fiabilité fonctionnement des systèmes électriques modernes.
Le transformateur de puissance triphasé suit le principe de base de l'induction électromagnétique, réalisant le transmission et conversion de l'énergie électrique entre circuits primaires et secondaires à la même fréquence. Par en ajustant le rapport de tours des enroulements primaires et secondaires, il modifie de manière stable les paramètres de tension et de courant, complétant les fonctions de base telles que la conversion AC/DC et l'abaisseur haute tension, s'adaptant à diverses distributions d'énergie et les besoins d’approvisionnement en phases. L'équipement présente de faibles pertes de transmission et un fonctionnement stable, améliorant efficacement le efficacité opérationnelle globale du système électrique.
Un transformateur de puissance triphasé Huajidian standard est équipé d'au moins 6 enroulements, dont 3 primaires. enroulements et 3 enroulements secondaires. Le noyau de fer intégré et la disposition standardisée des enroulements améliorent considérablement le stabilité structurelle et utilisation matérielle de l'équipement, simplifiant les structures redondantes et réalisant équipement léger et miniaturisé, rendant l'installation, le transport et l'entretien quotidien plus pratiques. L'équipement est également équipé de bornes enfichables standard pour garantir des connexions de circuit sûres et stables.
La connexion triangle est une structure triphasée à trois fils sans fil neutre. Les bornes de sortie forment un delta connexion en boucle fermée, adaptée uniquement aux scénarios d'alimentation de charge triphasée. Sa tension de ligne est conforme à la tension d'alimentation et le courant de phase est 1/√3 (1,73) du courant de ligne. Le plus gros avantage de ceci La méthode de connexion est son excellente capacité de régulation de l'équilibre de courant. Lorsqu'une charge déséquilibrée de grande capacité est Connecté au côté secondaire, il peut équilibrer automatiquement le courant d'entrée du côté primaire, évitant ainsi l'équipement panne causée par un écart de courant et convient aux scénarios d'alimentation industrielle stables de haute puissance.
La connexion en étoile est une structure triphasée à quatre fils, équipée de fils triphasés et d'un fil neutre (N fil). Il offre des options d'alimentation plus flexibles et peut alimenter simultanément des équipements industriels triphasés de haute puissance. charges, ainsi que des charges monophasées pour les applications résidentielles et petites commerciales. La formule de conversion de tension est : Tension de ligne = √3 × Tension de phase. Le fil neutre peut être mis à la terre selon les besoins, améliorant considérablement l'équipement sécurité opérationnelle, éliminant les fluctuations de tension et les risques de fuite, et est largement utilisé dans les zones résidentielles urbaines scénarios de distribution d’énergie et d’alimentation électrique à charge mixte dans les complexes commerciaux.
Prend en charge la transmission de puissance à courant élevé et haute capacité, avec une distribution uniforme du courant triphasé, efficacement réduisant les risques de surcharge de ligne et la probabilité de temps d'arrêt des équipements, fournissant une assurance électrique continue et stable pour production industrielle et exploitation du réseau.
La structure optimisée du noyau et de l'enroulement réduit considérablement les pertes de transmission longue distance et améliore l'ensemble l'efficacité opérationnelle du système électrique et permet d'économiser de l'énergie et de réduire la consommation.
Excellentes performances de régulation de tension ; la configuration du système peut être ajustée en fonction de l'itération de l'équipement et besoins d’expansion du réseau. Les modèles montés au sol conviennent aux scénarios de distribution d'énergie souterraine urbaine et peuvent s'adapter aux environnements complexes d'alimentation électrique urbaine.
Peut convertir de nouvelles sources d'énergie intermittentes telles que l'énergie éolienne et photovoltaïque en énergie standard connectée au réseau, réaliser une connexion au réseau sûre et efficace de nouvelles sources d’énergie et contribuer à la construction de nouvelles centrales électriques systèmes.
La configuration de connexion en triangle réduit efficacement les chutes de tension, résolvant ainsi les problèmes d'instabilité de tension causés par transmission de puissance sur longue distance et fluctuations de charge, assurant une tension de sortie constante.
Un parc éolien côtier de 50 MW nécessitait un transformateur pour convertir l'énergie éolienne fluctuante en énergie électrique standard qui peuvent être connectés au réseau et transmis sur de longues distances. Le projet a adopté un système triphasé Huajidian connecté au delta transformateur de puissance. L'équipement peut réguler de manière stable l'équilibre actuel, réduire les pertes de transmission, résister efficacement les fluctuations de tension causées par les changements de vitesse du vent et permettent une connexion efficace au réseau de l'énergie éolienne. L'équipement a fonctionné de manière stable pendant deux ans sans panne, améliorant considérablement l'efficacité de transmission du parc éolien.
Confirmez les paramètres de tension d'entrée et de sortie du scénario et sélectionnez la méthode de connexion en triangle ou en étoile. selon le type de charge (charge triphasée pure/charge mixte monophasée).
Calculez avec précision la consommation d'énergie totale et le courant de fonctionnement maximum du système électrique. Haute puissance les scénarios industriels nécessitent la sélection de modèles de grande capacité pour éviter le fonctionnement en surcharge des équipements.
Les transformateurs génèrent de la chaleur continue pendant leur fonctionnement. Il est donc nécessaire de sélectionner des équipements adaptés capacités de dissipation thermique basées sur l'environnement d'installation (intérieur/extérieur, fermé/ventilé) pour garantir fonctionnement stable à long terme.
Q1 : Quelles sont les principales différences et les scénarios applicables entre les connexions en étoile et en triangle pour Huajidian Three ? transformateurs de puissance de phase ?
A1 : La principale différence réside dans la structure du circuit et les scénarios applicables. Une connexion en étoile est une connexion triphasée structure à quatre fils avec un fil neutre, capable d'alimenter des charges monophasées et triphasées, et prend en charge la protection de mise à la terre neutre, adaptée aux scénarios résidentiels urbains et de distribution de charge mixte. Un delta Le raccordement est une structure triphasée à trois fils sans fil neutre, adaptée uniquement aux charges triphasées, mais avec Performances de régulation de l'équilibre de courant plus fortes, souvent utilisées dans les équipements industriels de haute puissance et longue distance Scénarios de transmission de puissance stables.
Q2 : Pourquoi le transformateur triphasé intégré de Huajidian est-il plus rentable que trois transformateurs monophasés ?
A2 : Le transformateur triphasé de Huajidian utilise un noyau et une structure intégrés, améliorant considérablement le taux d'utilisation du cuivre et des matériaux de base. Avec la même capacité nominale, l'équipement est plus petit, plus léger et a des coûts de production inférieurs. Cela réduit également l'espace d'installation, le transport et les coûts de maintenance ultérieurs, et évite les risques de panne et les pertes de compatibilité associés au fonctionnement simultané de plusieurs appareils monophasés, ce qui se traduit par un rapport coût-performance global nettement plus élevé.
Huajidian a été profondément impliqué dans la R&D, la production et la vente de systèmes de transmission et de transformation d'énergie. équipement depuis de nombreuses années et est une marque fiable d’équipement électrique domestique en Chine. La marque a le sien lignes de production standardisées et équipe technique professionnelle, réalisant une production indépendante de composants de base et inspection de qualité complète du processus. En tant que fournisseur et fabricant faisant autorité dans l'industrie, nous fournissons un guichet unique des services comprenant des conseils de sélection, une configuration personnalisée, des conseils d'installation et une maintenance après-vente, offrant aux utilisateurs des produits de transformateur très stables et de haute qualité et un support technique professionnel.
