Système d'alimentation 10 000 kVA, 34,5 kV/6,6 kV, 50 Hz/60 Hz
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

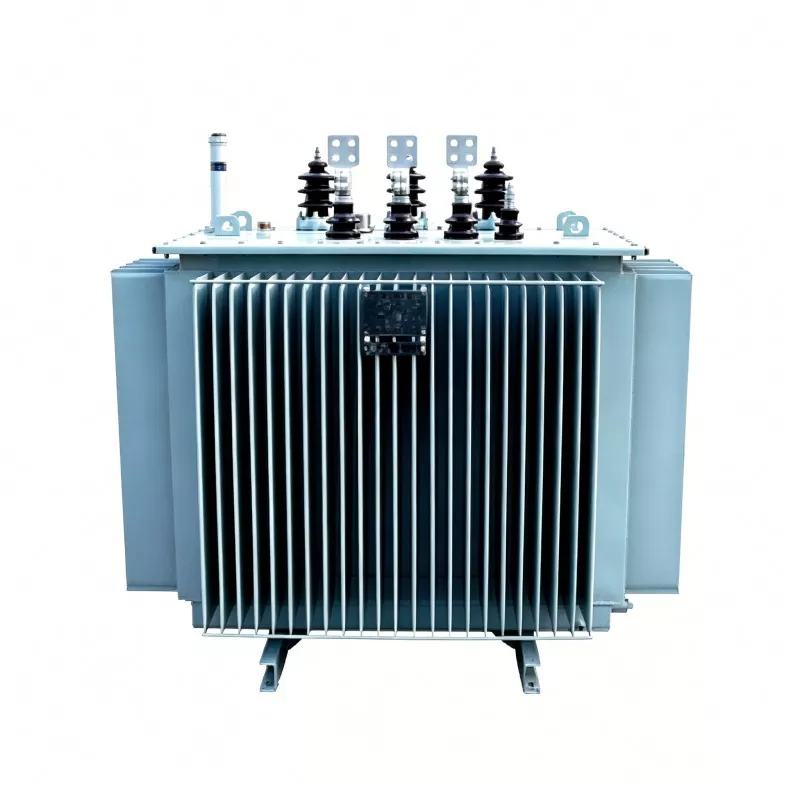

Le transformateur de puissance Huajidian 34,5 kV 10 000 kVA est un dispositif de transmission et de distribution d'énergie de base reliant le réseau électrique et équipements de production industrielle à grande échelle. Il est spécialement optimisé pour les opérations difficiles conditions telles que les interférences harmoniques et les surtensions dans les équipements tels que les fours à moyenne fréquence et les équipements électriques. fours à arc, résolvant les problèmes des transformateurs traditionnels tels que la consommation d'énergie élevée, les chocs faibles résistance et vieillissement facile.
Le transformateur de puissance 34,5 kV 10 000 kVA utilise des tôles d'acier au silicium à grains orientés laminées à froid à haute perméabilité, combiné à une structure de circuit magnétique optimisée, réduisant considérablement les pertes à vide et en charge à long terme, réduire efficacement les coûts d'électricité de l'entreprise, raccourcir la période de retour sur investissement et s'aligner sur les tendance vers une production industrielle verte et sobre en carbone.
L'équipement possède une excellente capacité de surcharge et une excellente résistance aux courts-circuits, avec une impédance de court-circuit ≥10 %, gérer facilement les surtensions soudaines et les charges d'impact importantes dans la production industrielle. Il peut fonctionner en continu et de manière stable dans des environnements difficiles avec des harmoniques élevées, tels que la fusion et le traitement à chaud, évitant ainsi les temps d'arrêt de production causée par une panne d’équipement.
Équipé d'un réservoir d'huile ondulé ou d'un radiateur à plaques, il construit un système immergé dans l'huile très efficace. système de dissipation thermique par circulation de refroidissement par air auto-refroidissant/immergé dans l'huile, offrant une efficacité de dissipation thermique élevée et une structure compacte. La structure entièrement scellée isole l'air et l'humidité, empêchant ainsi le vieillissement de l'huile isolante et corrosion des composants internes, prolongeant considérablement la durée de vie de l'équipement et obtenant un entretien à long terme fonctionnement, réduisant ainsi les coûts de maintenance ultérieurs pour les entreprises.
Utilisant une technologie avancée d'amortissement des vibrations et une structure optimisée de réduction du bruit, l'équipement le bruit de fonctionnement est bien inférieur aux normes de l’industrie. Il peut être installé dans les zones d'usine, les zones de bureaux et les zones résidentielles. zones, ne provoquant aucune pollution sonore et répondant pleinement aux exigences d’acceptation environnementale des usines modernes.
|
Élément de paramètre |
Indicateurs techniques détaillés |
|
Modèle de produit |
ZS-10000/35 (personnalisable) |
|
Capacité nominale |
10 000 kVA (10 MVA) |
|
Tension latérale haute tension |
34,5 kV (plage de prise ±2 × 2,5 % / ±5 % en option) |
|
Tension latérale basse tension |
Personnalisé (10kV, 6,6kV et autres spécifications) |
|
Méthode de refroidissement |
ONAN (auto-refroidissement immergé dans l'huile) / ONAF (refroidi par air immergé dans l'huile) |
|
Groupe de connexion |
Dyn11, YNd11, Dy11 ou personnalisé |
|
Fréquence nominale |
50 Hz / 60 Hz |
|
Impédance de court-circuit |
≥10 % (excellente résistance aux courts-circuits) |
Notes de personnalisation : en plus des paramètres standard, Huajidian prend en charge la personnalisation pour des niveaux de tension spéciaux, capacités non standard et niveaux de protection spéciaux pour répondre aux besoins d'alimentation électrique de divers industriels spéciaux scénarios.
1. Fusion industrielle : fournit une puissance redressée stable pour les équipements à hautes harmoniques tels que l'induction à moyenne fréquence fours de chauffage et fours à arc électrique ;
2. Distribution du réseau électrique : sert de transformateur principal dans les sous-stations de 35 kV, obtenant ainsi une alimentation efficace et stable. distribution;
3. Fabrication de l'industrie lourde : fournit une alimentation continue pour les lignes de production de haute puissance dans les grands usinages ateliers et usines chimiques;
4. Expansion de l'infrastructure : convient aux projets de mise à niveau et d'expansion de l'alimentation électrique dans les aéroports, les ports et les grands complexes commerciaux.
En 2024, Huajidian a fourni six transformateurs de puissance personnalisés de 34,5 kV 10 000 kVA à une fonderie de métaux locale en Indonésie. Le projet impliquait plusieurs fours à arc électrique, caractérisés par de fortes interférences harmoniques et fluctuations fréquentes de la charge. L'équipement personnalisé présentait des structures optimisées de résistance aux harmoniques et aux surcharges, atteindre 12 mois de fonctionnement continu avec zéro panne. Par rapport à l'équipement d'origine, pertes à vide ont été réduits de 18 %, réduisant considérablement les coûts d'électricité de l'entreprise et garantissant un fonctionnement ininterrompu de la chaîne de production de fusion.
Q1 : Quels sont les avantages uniques de ce transformateur de puissance 34,5 kV 10 000 kVA dans des scénarios industriels à hautes harmoniques ?
A1 : Cet équipement est spécifiquement optimisé et mis à niveau pour les conditions de fonctionnement à hautes harmoniques telles que fours à moyenne fréquence et fours à arc électrique. Il utilise des tôles d'acier au silicium de haute qualité et une qualité améliorée. structure de circuit magnétique, résistant efficacement aux interférences harmoniques. Il présente également une conception à forte surcharge, capable de résister à des surtensions instantanées de courant élevé, évitant ainsi la surchauffe de l'équipement, les pertes accrues et arrêts causés par les harmoniques, garantissant un fonctionnement stable à long terme des lignes de production industrielle.
Q2 : Le produit prend-il en charge la personnalisation des paramètres ? Quelles sont les garanties offertes pour la livraison de matériel sur mesure ?
A2 : La personnalisation personnalisée du scénario complet est prise en charge. Paramètres basse tension, groupes de câblage, méthodes de refroidissement, les niveaux de protection et les capacités non standard peuvent être ajustés selon les besoins. Huajidian possède une production complète qualifications, et le produit est soumis à des tests et à une traçabilité complets. Les grands transformateurs sont professionnellement emballé dans des caisses en bois et utilise des solutions logistiques robustes, prenant en charge le transport combiné mer-terre pour garantir livraison sûre et rapide sur le site du projet.
Q3 : Quelle est la durée de vie du transformateur de puissance 34,5 kV 10 000 kVA ?
A3 : Les coûts de maintenance ultérieurs sont-ils élevés ? A3 : L'équipement adopte une structure intégrée et entièrement scellée, l'isolant de l'humidité et de l'air extérieurs, empêchant ainsi le vieillissement de l'huile isolante et la corrosion interne. Sous norme conditions de fonctionnement, sa durée de vie peut atteindre plus de 20 ans. L'équipement nécessite un minimum d'entretien dans le étapes ultérieures, réduisant considérablement les coûts de main-d'œuvre pour la maintenance et le remplacement des pièces, ce qui rend son ensemble une rentabilité bien supérieure aux transformateurs traditionnels.
Huajidian fournit un service à guichet unique comprenant des solutions personnalisées, une fabrication, des tests de précision, une sécurité transport et maintenance après-vente. Notre équipe technique professionnelle peut fournir des services techniques personnalisés solutions et les dernières offres préférentielles pour divers scénarios de projets. Les clients mondiaux sont les bienvenus renseignez-vous et coopérez !
