Système d'alimentation 20 MVA, 33 kV/11 kV, 50 Hz/60 Hz
Certifications CEI 62271-200, CEI 694, GB3906, DIN VDE 0670

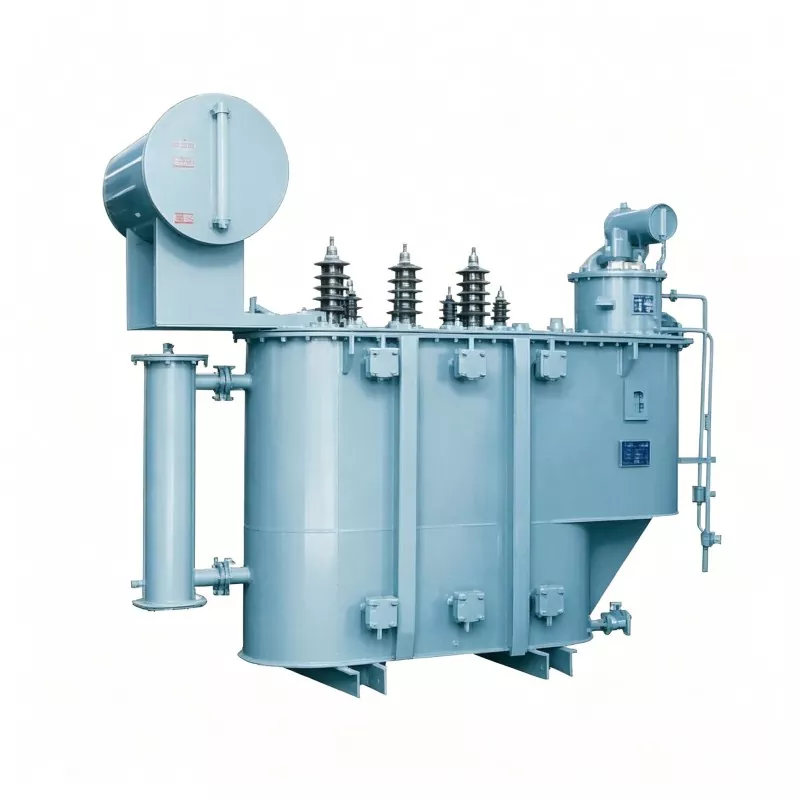

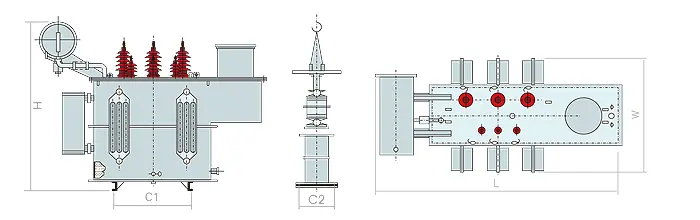

Le transformateur de puissance 33 kV 11 kV 20 mVA de Huajidian est un équipement de transmission et de distribution d'énergie de base pour les moyennes et réseaux électriques à haute tension. En tant que fabricant professionnel de transformateurs de puissance domestiques, Huajidian s'appuie sur des années d'expérience. Expérience en R&D et en production pour optimiser la structure et les performances du produit. Contrairement aux petites et moyennes entreprises transformateurs de distribution, ces équipements de grande capacité sont principalement déployés dans les postes centraux régionaux, entreprendre la tâche principale de distribution abaisseur de 33 kV à 11 kV. Il est adaptable aux conditions complexes du réseau électrique, résiste aux opérations à charge élevée à long terme et aux impacts instantanés de court-circuit, et est largement utilisé dans les projets clés tels que la modernisation du réseau électrique urbain, les infrastructures des parcs industriels et la distribution de nouvelles connexions au réseau énergétique.
Le produit est certifié par le système de qualité ISO, répond aux normes nationales d'efficacité énergétique et présente des caractéristiques standardisées. Processus de fabrication et contrôle de qualité rigoureux, répondant aux exigences de construction et d'exploitation de divers sous-stations de haut niveau.
1. Capacité nominale : 20 MVA (20 000 kVA), adaptée aux scénarios de charge de distribution d'énergie régionale moyenne à grande.
2. Niveau de tension : 33 kV du côté haute tension, 11 kV du côté basse tension ; le côté haute tension peut être équipé avec changeurs de prises ±2 × 2,5 % ou ±5 % hors charge/en charge pour un réglage flexible de la tension afin de s'adapter à la tension du réseau fluctuations.
3. Phase et fréquence : triphasé, 50 Hz, compatible avec les normes nationales et internationales du réseau électrique grand public.
4. Courant nominal : environ 350 A du côté haute tension de 33 kV et environ 1 050 A du côté basse tension de 11 kV. côté (calculé selon des formules de puissance standard, avec une capacité portante stable).
Configuration standard Dyn11/YNd11, supprimant efficacement les harmoniques du réseau, améliorant la qualité de l'alimentation électrique et fournir des conditions de mise à la terre neutres fiables pour le côté basse tension ; une configuration dominante dans le pouvoir moderne systèmes de distribution.
7 % à 10 %, personnalisable en fonction des exigences de capacité de court-circuit de la sous-station, limitant efficacement courant de court-circuit et assurer la sécurité du réseau électrique et des équipements terminaux.
Conforme aux normes de tension de tenue aux chocs de foudre et aux normes de tension de tenue à la fréquence industrielle pour 33 kV et 11 kV systèmes. La tension de tenue aux chocs de foudre côté 33 kV atteint 170 kV, démontrant une excellente isolation et des performances de protection contre la foudre, adaptées aux conditions de travail extérieures complexes.
Le produit prend en charge la dissipation thermique bimode pour s'adapter à différentes charges et conditions environnementales :
- Auto-refroidissement immergé dans l'huile ONAN : repose sur la convection naturelle de l'huile isolante et la dissipation passive de la chaleur du ailettes de réservoir, adaptées aux scénarios de charge conventionnels, avec une faible consommation d'énergie et un faible bruit.
- Refroidissement par air immergé dans l'huile ONAF : combiné à un ventilateur externe pour un refroidissement par air forcé, améliorant considérablement le capacité de surcharge de l'équipement et réponse aux demandes d'alimentation électrique à forte charge pendant les pics de consommation électrique périodes.
Le noyau de l'équipement utilise des tôles d'acier au silicium à haute perméabilité ou des matériaux à faible perte en alliage amorphe, efficacement réduisant les pertes à vide et en charge, répondant aux normes nationales d'efficacité énergétique de niveau I et II. La structure globale adopte une conception étanche et résistante à la corrosion, avec une coque de réservoir renforcée, adaptée aux scénarios complexes tels que installation intérieure et extérieure, haute altitude et grandes différences de température. La conception du circuit d’huile entièrement étanche empêche le vieillissement et la détérioration de l'huile isolante, réduisant considérablement les coûts de maintenance ultérieurs et garantissant une utilisation à long terme fonctionnement stable de l'équipement.
Le transformateur de puissance 33kV 11kV 20mVA est largement utilisé dans les sous-stations urbaines, les sous-stations de distribution des parcs industriels, de nouvelles sous-stations connectées au réseau énergétique et des projets d'alimentation électrique des infrastructures municipales. Il convient aux moyennes aux scénarios d'alimentation électrique à grande charge tels que les zones résidentielles urbaines densément peuplées, les grandes installations industrielles, l'alimentation électrique des aéroports et des chemins de fer, la conversion de la tension des centrales éoliennes et solaires et la mise à niveau du réseau électrique.
Étude de cas : Projet de sous-station SIG Brihart 33/11 kV au Bangladesh
Dans le projet EPC de la sous-station SIG Brihart 33/11 kV de mise à niveau du système de distribution d'électricité du Bangladesh, Huadian personnalisé et fourni un transformateur de puissance 33 kV 11 kV 20 mVA comme équipement abaisseur de base de la sous-station. Ciblant l'environnement difficile de température et d'humidité élevées dans la zone locale, le produit a optimisé son performances anti-corrosion, résistantes à l'humidité et de dissipation thermique, et adopte le mode de refroidissement par air ONAF pour assurer la stabilité fonctionnement sous des charges élevées et continues.
Après la mise en service, l'équipement a terminé avec succès la conversion de l'alimentation haute tension de 33 kV à 11 kV. tension de distribution, résolvant les problèmes de capacité d'alimentation électrique insuffisante et de tension instable dans le Langpu zone. Cela a assuré l'alimentation électrique des zones industrielles et résidentielles environnantes, amélioré la fiabilité du réseau. réseau électrique régional de 30 % et a maintenu un fonctionnement stable avec zéro panne depuis sa mise en service, gagnant ainsi des revenus élevés éloges du propriétaire et des autorités locales.
Avec l'amélioration continue des exigences de conservation de l'énergie et de réduction de la consommation du réseau électrique, il est Il est conseillé d'exiger explicitement que les équipements répondent aux normes nationales d'efficacité énergétique de niveau I et II pendant approvisionnement. Les produits Huadian utilisent des noyaux de fer à faibles pertes et des conceptions d'enroulement optimisées, ce qui entraîne un faible fonctionnement consommation d'énergie et réduire efficacement les coûts d'exploitation à long terme.
Ce modèle de transformateur de grande capacité n'est pas facilement disponible et doit être personnalisé en fonction du projet réel conditions. Avant l'achat, les paramètres clés tels que la méthode d'installation, l'altitude, la température ambiante et le système la capacité de court-circuit doit être confirmée pour garantir une compatibilité précise des équipements.
Ce transformateur de niveau de tension nécessite l'utilisation d'un appareillage haute tension 33kV/11kV, d'un appareillage isolé au gaz SF6, GIS a combiné des équipements électriques et des dispositifs de protection de relais pour former un système de distribution d'énergie complet, garantissant le fonctionnement sûr et conforme du réseau électrique.
Q1 : Ce transformateur de puissance 33 kV 11 kV 20 mVA est-il adapté à une installation extérieure à haute altitude ?
R1 : Oui. Huajidian peut personnaliser le transformateur en fonction de l'altitude et de la température ambiante du projet, l'améliorer avec un renforcement d'isolation à haute altitude, une résistance aux UV, des caractéristiques de protection contre la corrosion et l'humidité. Il convient aux environnements extérieurs à basse tension en plein air et à haute altitude et peut résister aux conditions météorologiques extrêmes. conditions telles que des températures élevées, des vents forts et des précipitations.
Q2 : Quelle est la différence entre les configurations de changeur de prises en charge et de changeur de prises hors charge pour ce transformateur ?
A2 : les changeurs de prises hors charge nécessitent une mise hors tension pour le réglage de la tension, adaptés aux scénarios avec réseau stable tension et faible fréquence de changement de prise ; les changeurs de prises en charge permettent un réglage de la tension en temps réel sans mise hors tension et sans affecter l'alimentation électrique normale, adapté aux projets de réseau électrique avec de grandes fluctuations de tension et des niveaux élevés exigences de fiabilité de l’alimentation électrique. La configuration peut être sélectionnée selon les besoins.
Q3 : Quelle est la durée de vie de l’équipement et le cycle de maintenance de routine ?
A3 : Dans des conditions d'installation standard et de fonctionnement normales, la durée de vie de l'équipement peut atteindre 30 ans. C'est Il est recommandé d'effectuer un entretien de routine chaque année, y compris des tests d'huile isolante, des vérifications de l'étanchéité de l'équipement et calibrage des paramètres de ligne. L'équipement adopte une structure entièrement scellée, ce qui entraîne un faible entretien quotidien charge de travail, faibles coûts de maintenance et forte stabilité opérationnelle à long terme.
En tant que fabricant professionnel de transformateurs haute tension et fournisseur de services en Chine, Huajidian possède une gamme complète qualifications de production, équipements de production avancés et équipe technique professionnelle. Nous pouvons fournir à l'échelle mondiale clients avec des services à guichet unique comprenant la personnalisation des paramètres, la conception des dessins, des devis précis, sur site conseils d'installation et maintenance après-vente. Pour les besoins de support de projet de sous-station, n'hésitez pas à contacter nous pour obtenir des solutions techniques personnalisées et des devis d’approvisionnement.
