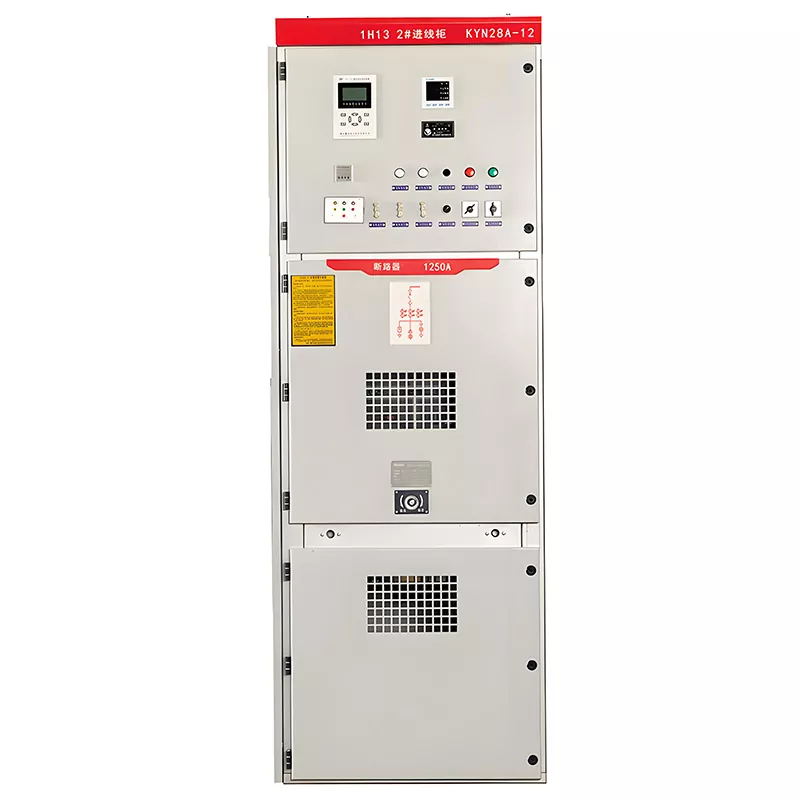

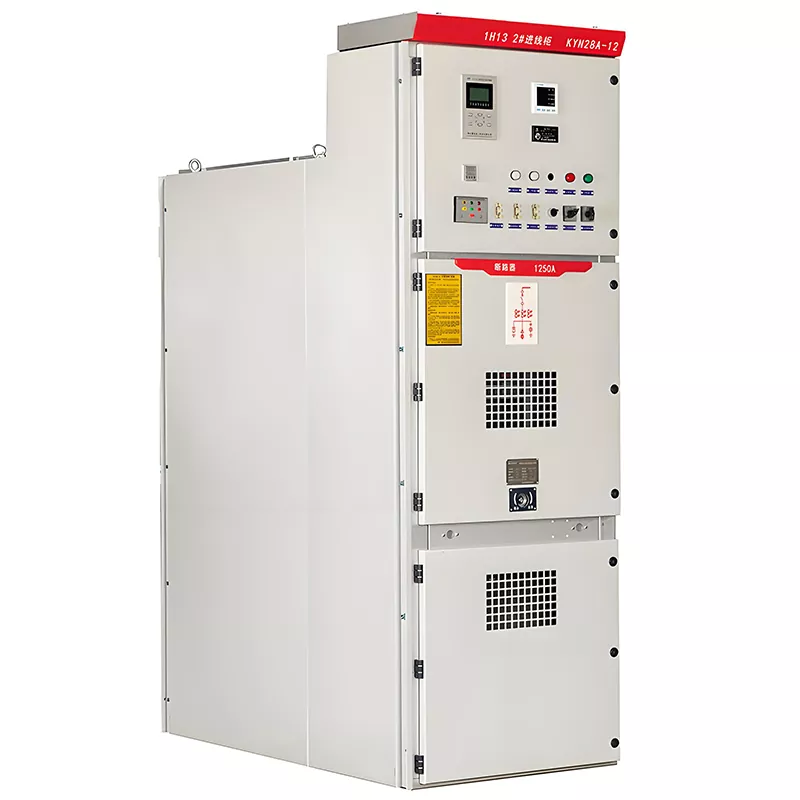

Panneau d'appareillage de commutation VCB intérieur moyenne tension 11 kV

Le panneau d'appareillage de commutation VCB intérieur moyenne tension 11 kV de Huajidian est un système d'alimentation complet entièrement blindé et débrochable. ensemble de distribution. Il est largement utilisé dans les centrales électriques, les entreprises industrielles et minières et les sous-stations pour faciliter la réception, la distribution, la mesure, le contrôle et la protection de l’énergie électrique. C'est idéalement adapté aux applications telles que le transport d'énergie à partir de groupes électrogènes de petite à moyenne taille, l'énergie des centrales et des mines distribution et démarrage de moteurs haute tension. Il est particulièrement adapté à la distribution segmentée à un seul jeu de barres des projets où une utilisation efficace de l’espace et une maintenance pratique par accès frontal sont des exigences essentielles. Le l'armoire est dotée d'une structure murale spécialisée conçue pour un accès de maintenance par l'avant uniquement ; équipé de transformateurs de mesure dédiés, toutes les opérations de maintenance peuvent être réalisées entièrement depuis l’avant de l’armoire.

Huajidian est une entreprise de haute technologie dédiée à la R&D, à la fabrication et à la vente de transmission de puissance et équipement de distribution, profondément enraciné dans le pôle de l'industrie électrique de Wenzhou. L'entreprise a obtenu la qualité ISO9001 certification de gestion et certification CE, et détient de nombreux brevets de produits. En janvier 2026, la société a tenu sa conférence de synthèse annuelle; plus tard la même année, elle a exposé au Mexico Power & Energy Show, tirant parti ses produits exclusifs d'appareillage de commutation pour étendre sa présence sur le marché latino-américain.

Avantages clés du produit :

1.  Sélection flexible du disjoncteur

L'unité est compatible avec les disjoncteurs à vide VS1 nationaux tout en prenant également en charge l'intégration avec les produits importés. disjoncteurs tels que l'ABB VD4, Siemens 3AH5 et GE VB2. Cette flexibilité le rend adapté aussi bien à la modernisation des sous-stations vieillissantes et la personnalisation de nouveaux projets.

2.  Protection durable de l'armoire

Le boîtier de l'armoire est construit à partir de plaques d'acier revêtues d'aluminium-zinc, disponibles en couleur RAL7032 ou RAL7035. schémas. L'armoire présente un indice de protection global IP4X (avec des compartiments internes classés IP2X), offrant une protection efficace contre la poussière et les projections d’eau pour garantir une grande sécurité de fonctionnement.

3. Forte adaptabilité environnementale

Convient aux températures ambiantes allant de -30°C à +50°C et à des altitudes d'installation ≤2500m. Il fonctionne de manière stable dans des conditions humides avec une humidité relative moyenne quotidienne de ≤95 % et une moyenne mensuelle de ≤90 %.

Normes applicables et paramètres techniques

1. Normes applicables

CEI298, GB3906-91, CEI62271-200

2. Paramètres électriques

3. Classe d'isolation

Étude de cas d'application dans le monde réel

Projet de mise à niveau de la distribution électrique dans la région minière centrale du Mexique (achevé en 2026)

Lors de la participation de Huajidian au Mexico Power Exhibition 2026, l’entreprise a signé un contrat avec un entreprise minière à ciel ouvert de taille moyenne pour fournir 32 unités de panneaux d'appareillage de commutation VCB intérieurs moyenne tension de 11 kV. Ces des unités ont été déployées pour moderniser les systèmes de distribution d'énergie dans l'usine d'enrichissement du minerai et la zone minière sous-station.

L'équipement d'origine consistait en un appareillage immergé dans l'huile obsolète, qui occupait un encombrement important, nécessaire entretien par l'arrière et était sujet à une dégradation de l'isolation en raison de l'humidité dans les zones pluvieuses et humides environnement. Pour ce projet, le client a sélectionné une conception d'armoire de maintenance frontale équipée d'un circuit ABB VD4 disjoncteurs; le corps de l'armoire scellé et recouvert d'aluminium-zinc a été spécialement choisi pour résister à l'humidité locale élevée climat. Après la mise en service, le système a permis une maintenance localisée sans nécessiter une alimentation électrique complète. arrêt, entraînant une réduction de 70 % des taux de défaillance des équipements. Par conséquent, le client a par la suite placé une commande supplémentaire pour un projet d'agrandissement d'usine.

FAQ

Q1 : Pour la rénovation des sous-stations vieillissantes, ce panneau d'appareillage de commutation VCB intérieur moyenne tension 11 kV Huajidian peut-il servir en remplacement direct d'anciens appareillages immergés dans l'huile ?

A1 : Oui, c’est possible. Le produit est compatible avec divers disjoncteurs, notamment le VS1, l'ABB VD4 et le Siemens 3AH5. série - et le fabricant peut ajuster la disposition interne de l'armoire pour qu'elle corresponde aux dimensions d'installation d'origine. Ceci élimine le besoin de modifications importantes du génie civil, raccourcissant ainsi le cycle global de construction.

Q2 : Dans des conditions de fonctionnement standard, quel est le cycle de maintenance recommandé pour le VCB Huajidian 11 kV appareillage de commutation ?

A2 : En règle générale, une inspection visuelle annuelle est recommandée, avec des tests de tenue à haute tension et une ampoule à vide. contrôles effectués tous les 3 à 5 ans. Grâce à la conception de maintenance frontale, l'entretien sur site peut être effectué sans qu'il soit nécessaire de retirer physiquement le meuble.

Q3 : Pour les projets situés à haute altitude (dépassant 2 000 mètres), Huajidian peut-il fournir des modèles personnalisés adaptés à ces conditions spécifiques ?

A3 : Les modèles standards conviennent à des altitudes allant jusqu'à 2 500 mètres. Pour projets à très haute altitude, les unités peuvent être personnalisées avec des lignes de fuite d'isolation accrues et améliorées paramètres de tension de tenue ; La documentation de test en usine personnalisée correspondante est fournie simultanément.

Qualifications du produit

Tous les panneaux d'appareillage de commutation VCB intérieurs moyenne tension Huajidian 11 kV sont soumis à des tests de routine complets en usine avant d'être fabriqués. livraison, accompagné d'un rapport d'essai complet. L'ensemble de la série de produits est conforme au système de gestion de la qualité ISO 9001. certification, certification d'exportation CE et de nombreux brevets de conception structurelle indépendants. Bénéfice pour les clients internationaux des conseils de dessin technique, des conseils d'installation sur site et des services de fourniture de pièces de rechange après garantie fourni par l'équipe après-vente professionnelle de Huajidian, répondant ainsi aux exigences de maintenance après-vente pour projets de distribution d’électricité tant au niveau national qu’à l’étranger.
