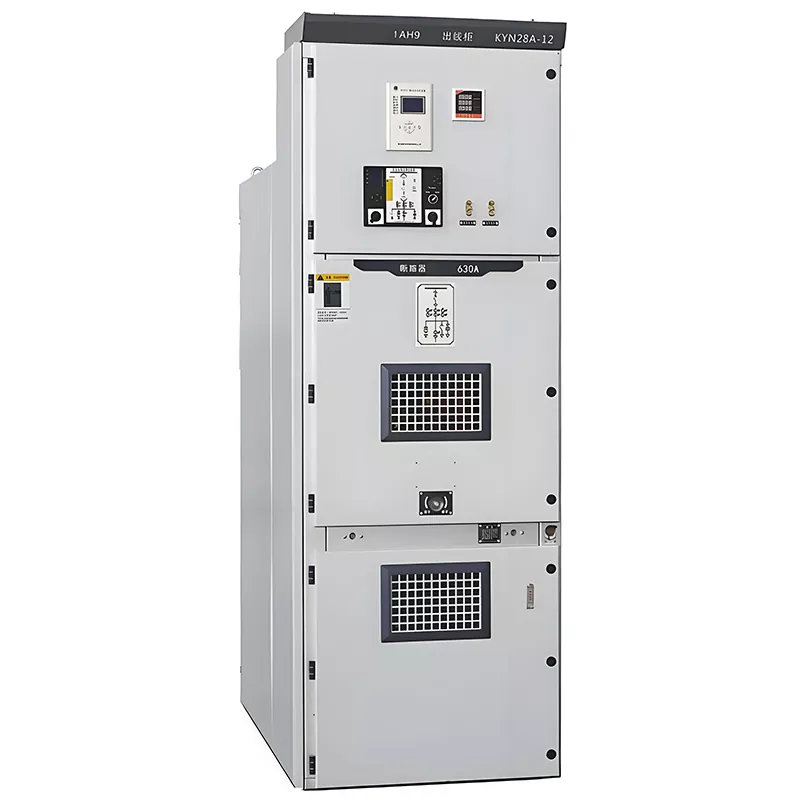

Appareillage de commutation à vide moyenne tension KYN28-12

L'appareillage de commutation sous vide moyenne tension Huajidian KYN28-12 est un ensemble complet de distribution d'énergie intérieure moyenne tension équipement, conçu avec précision et fabriqué dans notre usine de production standardisée. Il est principalement déployé pour transport d'énergie à partir de générateurs dans des centrales électriques de petite à moyenne taille, réception et distribution d'énergie dans sous-stations au sein des entreprises industrielles et minières, et le contrôle de démarrage de grands moteurs à haute tension. Le Le système permet une gestion intelligente de bout en bout du réseau de distribution d'énergie, y compris la protection de sécurité et surveillance en temps réel, atténuant ainsi efficacement les défauts électriques et assurant le fonctionnement stable de l'électricité équipement.

Ce produit adhère strictement aux normes nationales et internationales faisant autorité, notamment IEC62271-200, IEC298, GB3906, DL404 et DIN.VDE0670 : garantissant une qualité stable et un degré élevé de standardisation. L'équipement prend en charge installation murale et dispose d'une conception de maintenance à accès frontal ; lorsqu'il est associé à un courant dédié transformateurs, cette configuration permet au personnel O&M d'effectuer des inspections de routine et l'entretien des équipements directement depuis l'avant de l'armoire, améliorant considérablement la commodité opérationnelle et l'efficacité de la maintenance.

Conditions environnementales de fonctionnement

Pour garantir la stabilité à long terme et le fonctionnement fiable de l'équipement, les exigences environnementales applicables pour l'appareillage de commutation à vide moyenne tension Huajidian KYN28-12 sont les suivants :

1. Température ambiante : maximum +40 °C, minimum -15 °C. Cette gamme la rend adaptée à la grande majorité des scénarios de distribution d’énergie intérieure dans les régions tempérées et subtropicales.

2.  Humidité ambiante : humidité relative moyenne quotidienne ≤ 95 % ; Humidité relative moyenne mensuelle ≤ 90 %. Ces les limites empêchent efficacement les défaillances d’isolation au sein de l’équipement qui pourraient autrement être déclenchées par une humidité élevée environnements.

3. Altitude : convient aux altitudes ≤ 2 500 mètres, répondant aux exigences d'alimentation électrique de la plupart des industries intérieures et projets de génie municipal.

4. Environnement aérien : L'environnement d'exploitation doit être exempt de fumées corrosives, de gaz toxiques ou nocifs, inflammables ou gaz explosifs, vapeur industrielle, brouillard salin et autres polluants, empêchant ainsi la corrosion des équipements composants et dommages à l’isolation.

Caractéristiques principales du produit

1. Conception anti-erreur de fonctionnement : sécurité opérationnelle élevée

L'équipement est équipé de mécanismes de verrouillage mécaniques matures et fiables conçus pour empêcher mauvaise opération. Cela établit un système de protection de sécurité multidimensionnel qui élimine efficacement les risques humains courants. erreurs, telles que l'ouverture par inadvertance des portes d'armoires, la fermeture accidentelle de circuits ou une mise à la terre inappropriée, éviter les accidents de sécurité électrique et garantir de manière globale la sécurité personnelle lors de l'exploitation et de la maintenance personnel ainsi que la stabilité opérationnelle du système de distribution d’énergie.

2. Modes d'installation et de fonctionnement flexibles : grande adaptabilité

L'appareillage à vide moyenne tension KYN28-12 prend en charge deux types de mécanismes mobiles : les chariots montés au centre et chariots au sol. Cette adaptabilité lui permet de s'adapter aux aménagements spécifiques du site et aux pratiques de maintenance de clientèle diversifiée. Il répond aux exigences techniques de divers scénarios, notamment les lignes de production industrielle, stations de distribution d'énergie municipales et centrales électriques de nouvelle énergie, offrant une disposition flexible des équipements ainsi que mise en service, remplacement et maintenance pratiques.

3. Conformité multistandard : compatibilité exceptionnelle

L'unité complète est conforme à de nombreuses normes industrielles internationales et nationales, démontrant une excellente universalité et compatibilité des équipements. Il s'intègre parfaitement aux systèmes de distribution d'énergie traditionnels et équipements électriques auxiliaires actuellement sur le marché, simplifiant ainsi les processus de conception et de construction du projet tout en facilitant les futures mises à niveau et modernisations des équipements.

4. Conception de maintenance à accès frontal : entretien efficace et pratique

Répondant au problème commun de la maintenance fastidieuse associée aux appareillages de commutation haute tension traditionnels, ce Le produit dispose d'une structure de maintenance à accès frontal. Associée à des transformateurs de courant dédiés, la conception permet toutes les inspections de routine, les réglages des paramètres et le dépannage doivent être effectués entièrement depuis l'avant de le cabinet. Cela élimine le besoin de travaux complexes dans des espaces confinés, réduisant ainsi considérablement la maintenance. Difficulté et amélioration de l'efficacité du service après-vente.

Paramètres techniques de base

Étude de cas d'application dans le monde réel

Projet de mise à niveau du réseau électrique municipal (sous-station Putian 220 kV Licheng)

Dans le cadre du projet de mise à niveau du jeu de barres 10 kV de cette sous-station, tous les équipements vieillissants ont été entièrement remplacés par du Huajidian KYN28-12. appareillage de commutation. Relever les défis critiques d'un calendrier de projet serré et d'exigences strictes en matière de continuité alimentation électrique, la structure modulaire de l'équipement a permis une installation et une mise en service rapides. Par ailleurs, par tirant parti de ses mécanismes de verrouillage anti-dysfonctionnement fiables et de ses fonctions de protection intelligentes, le projet a permis d'améliorer considérablement la stabilité du système de distribution d'énergie de la sous-station. Suite au Après la mise en service du projet, la section 10 kV a atteint un fonctionnement zéro défaut, complétant avec succès la mise à niveau de équipement du réseau municipal et assurer une alimentation électrique stable pour les résidents environnants et les installations commerciales.

FAQ

Q1 : Quels scénarios conviennent à l’appareillage de commutation à vide moyenne tension Huajidian KYN28-12 ?

Ce produit est conçu pour être utilisé dans des systèmes d'alimentation moyenne tension CA triphasés de 3,6 à 12 kV, 50/60 Hz, prenant en charge à la fois configurations de système à jeu de barres unique et à jeu de barres unique sectionné. Il est largement utilisé pour la transmission de puissance depuis centrales électriques de moyenne à petite échelle, réception et distribution d'énergie dans les sous-stations industrielles et minières Entreprises et contrôle de démarrage des grands moteurs à haute tension. De plus, il convient bien à divers intérieurs scénarios de distribution d'énergie moyenne tension, y compris les sous-stations municipales, les parcs industriels, les nouvelles énergies centrales photovoltaïques et systèmes d’alimentation électrique des services publics.

Q2 : Quels sont les avantages de cet appareillage en matière de protection de sécurité par rapport aux équipements traditionnels ?

Ce produit utilise un double système de protection de sécurité mécanique et électrique, offrant une protection supérieure à celle aux équipements traditionnels dotés de protections à une seule couche. Premièrement, il est équipé d'un verrouillage mécanique spécialisé des dispositifs qui empêchent physiquement les erreurs de fonctionnement. Deuxièmement, il est conforme à de nombreuses réglementations nationales et internationales normes et dispose de fonctions de protection complètes contre les surintensités, les courts-circuits et la foudre. Troisièmement, il intègre une conception à accès frontal pour le fonctionnement et la maintenance, éliminant ainsi les risques pour la sécurité. associés au travail interne de l’ébénisterie. Quatrièmement, le boîtier de l'armoire répond à la norme de protection IP4X, protégeant contre la poussière et la pénétration de corps étrangers pour améliorer considérablement la sécurité opérationnelle et la stabilité du équipement.

Q3 : Quels sont les cycles de maintenance recommandés et les directives d’entretien quotidien pour cet équipement ?

Cet équipement présente de faibles coûts de maintenance et une longue durée de vie ; le cycle d’inspection complet standard est 6 mois, alors qu'une révision majeure est recommandée tous les 3 ans. L'entretien quotidien nécessite simplement de vérifier l'intégrité de l'étanchéité de l'armoire, le mouvement fluide du chariot amovible, l'intégrité du verrouillage appareils et vérifier que les paramètres de surveillance se situent dans les plages normales. Il est essentiel de s'assurer que le l'environnement d'exploitation reste exempt de contaminants corrosifs, inflammables ou explosifs, et que la température et les niveaux d'humidité sont conformes aux spécifications de l'équipement. Grâce à sa conception à accès frontal pour la maintenance, les inspections et la mise en service peuvent être effectuées sans qu'il soit nécessaire de démonter l'ensemble de l'unité, offrant ainsi efficacité et tranquillité d’esprit tout en réduisant considérablement les coûts de maintenance à long terme.
