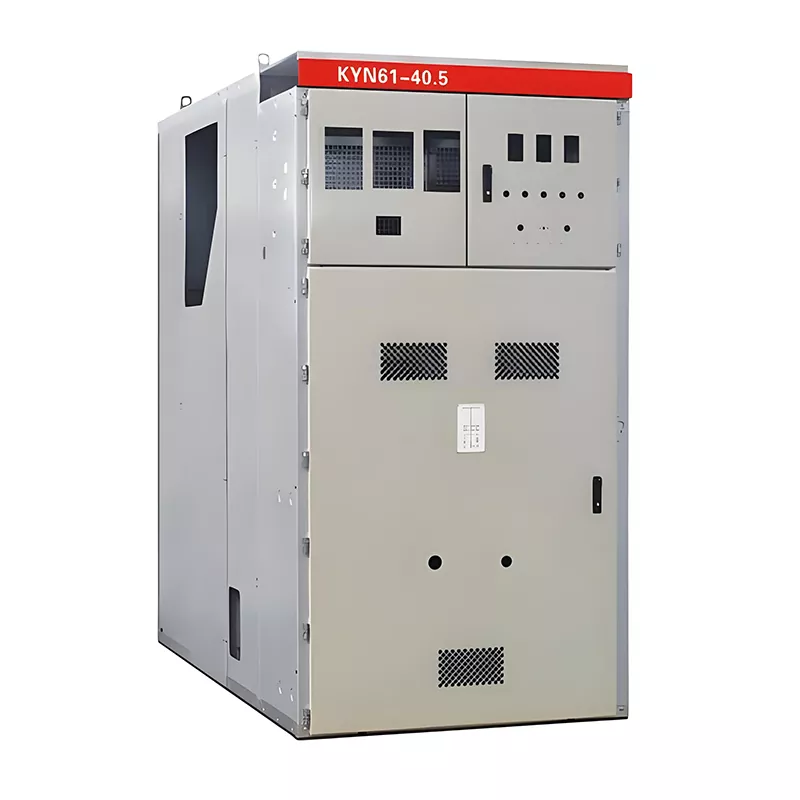

Panneau d'appareillage de commutation intérieur VCB KYN61-40.5 33kV

Huajidian est un fabricant spécialisé d'équipements électriques dédié à la R&D, à la fabrication et au personnalisé conception de solutions d'ensembles complets d'appareillages haute et basse tension. L'ensemble de l'appareillage de commutation VCB intérieur KYN61-40.5 33kV Les séries de panneaux sont soumises à un processus de production complet et verticalement intégré, depuis la conception indépendante jusqu'aux feuilles. de la fabrication métallique à l'assemblage haute tension, le tout dans nos propres installations de fabrication standardisées. En tant que produit de Fabricant professionnel d'équipements électriques, cet appareillage a été déployé et mis en service avec succès en de nombreux projets d'ingénierie à travers la Chine, notamment des réseaux électriques, des installations industrielles et minières et des données centres – où sa stabilité opérationnelle a été validée par des applications concrètes. De plus, nous proposons services de configuration et de dimensionnement personnalisés aux clients du monde entier.

L'appareillage de commutation blindé débrochable sous boîtier métallique KYN61-40.5 (33 kV intérieur VCB) peut être associé au KYN28A-12. armoire auxiliaire (notamment les modèles d'armoires AH6 ou AT3 conçues pour les circuits de départ des transformateurs). Servir de composant essentiel des systèmes de distribution moyenne tension CA 12 kV/33 kV, 50 Hz, il reçoit principalement de l'énergie du réseau. côté transformateur et distribue en toute sécurité l’électricité réduite aux charges en aval. Ses fonctions comprennent Surveillance en temps réel des paramètres électriques, protection contre les surcharges de ligne et les courts-circuits, et circuit commande de commutation du disjoncteur. Doté d'une structure fermée isolée par l'air et entièrement blindée en métal, ce produit offre des marges de sécurité exceptionnelles et une fiabilité opérationnelle, ce qui en fait un équipement critique indispensable pour sous-stations modernes et systèmes de distribution d'énergie industrielle.

Tableau des paramètres de base du produit

Spécifications techniques de base

1. Tension nominale : 12 kV (compatible avec les réseaux électriques standard de 10 kV ; l'isolation de l'équipement est conçue pour 40,5 kV, répondant aux exigences des conditions de fonctionnement de 33 kV).

2. Courant nominal : 630 A (applicable à la fois au jeu de barres principal et au disjoncteur qui l'accompagne).

3. Fréquence nominale : 50 Hz.

4. Tensions de tenue : Fréquence d'alimentation, tension de tenue en 1 minute : 42 kV (à la terre/phase à phase) ; Foudre tension de tenue aux chocs : 75kV (à la terre / phase à phase).

5. Capacité de coupure de court-circuit : les disjoncteurs peuvent être sélectionnés en fonction d'exigences spécifiques, avec un plage de pouvoir de coupure de 20kA à 31,5kA.

6. Classe de protection (indice IP) : Armoire entière : IP4X ; Compartiment disjoncteur (avec porte ouverte) : IP2X.

7. Normes applicables : GB 3906, CEI 62271-200 et autres spécifications pour les appareillages moyenne et haute tension.

Conception structurelle des armoires

1. Compartiment supérieur pour instruments et relais : abrite un compteur de puissance multifonctionnel intégré, un dispositif d'affichage en ligne en direct, et voyants de fonctionnement, permettant une surveillance en ligne en temps réel des paramètres électriques tels que la tension et courant.

2. Compartiment central du disjoncteur (zone de fonctionnement principale) : équipé d'un disjoncteur à vide débrochable de 630 A, poignée de commande de verrouillage mécanique et indicateurs d'état. L'unité débrochable peut être complètement extraite, permettant une maintenance par accès frontal sans avoir besoin d'arrêter l'ensemble de l'armoire, réduisant ainsi considérablement temps de maintenance en cas de panne de courant.

3. Compartiment inférieur pour câbles : dispose d'un grand espace interne pour faciliter le routage et le câblage des câbles sortants, ainsi que ainsi que l'inspection et l'entretien ultérieurs.

Avantages du produit

Le panneau d'appareillage intérieur VCB KYN61-40.5 33 kV est équipé d'un verrouillage mécanique complet « cinq préventions » système. Ce système élimine efficacement les dangers potentiels associés aux erreurs opérationnelles, telles que les erreurs accidentelles. l'ouverture ou la fermeture du disjoncteur, la fermeture de l'interrupteur de mise à la terre lorsque le circuit est sous tension, ou l'ouverture du porte de l'armoire pendant que le circuit est sous tension, évitant ainsi les accidents de sécurité d'origine humaine. Le produit a réussi a passé avec succès les normes d'acceptation de connexion au réseau pour l'industrie électrique nationale.

Scénarios d'application du produit

1. Salles de distribution 10 kV dans les sous-stations du réseau électrique urbain domestique et les projets de rénovation municipaux ;

2. Principales stations de distribution d'énergie au sein des complexes d'usines d'exploitations minières à grande échelle et lourdes industries métallurgiques ;

3. Emplacements nécessitant une alimentation électrique ininterrompue et de haute fiabilité, tels que les immeubles commerciaux de grande hauteur, de catégorie A les hôpitaux tertiaires et les centres de données IDC.

Étude de cas d'ingénierie réelle

En 2024, en tant que fournisseur officiel du projet, Huajidian a entrepris la rénovation d'une sous-station minière de 33 kV à Chine du Nord. Le projet impliquait l'achat de 18 unités de panneaux d'appareillage de commutation VCB intérieurs KYN61-40.5 33 kV, utilisé pour moderniser les circuits de distribution d'énergie de deux transformateurs AT3 au sein du complexe minier.

1. Contexte du projet

L'appareillage de commutation de 35 kV de type fixe, vieillissant, souffrait d'une dégradation de l'isolation et présentait des risques importants d'arc. défauts. Par conséquent, le propriétaire a choisi l’appareillage blindé débrochable de Huajidian pour remplacer l’équipement obsolète. et élever les normes de sécurité du système de distribution d'électricité de la zone minière.

2. Résultats de la mise en œuvre

L'équipement a fonctionné en continu à pleine charge pendant 12 mois sans aucune panne inattendue. Le débrochable La structure du chariot a réduit la durée des tâches de maintenance de routine de 8 heures d'origine à seulement 2,5 heures. De plus, le système de verrouillage « Five-Prevention » a réussi à éviter trois risques potentiels d'erreur de fonctionnement. lors des inspections annuelles des équipements. Suite à la mise en service réussie de la phase I, le client a placé une demande de suivi commande d'équipements de distribution d'énergie pour l'agrandissement de la phase II de l'usine, fournissant ainsi une validation concrète de les performances du produit dans des conditions de fonctionnement à forte charge.

FAQ

Q1 : Pour les projets industriels spécialisés, Huajidian peut-il ajuster les paramètres de coupure de court-circuit du KYN61-40.5 appareillage de commutation ?

R1 : Oui. En fonction des paramètres de court-circuit spécifiques du réseau électrique du site du projet, nous pouvons installer du vide Disjoncteurs de spécifications variables pour personnaliser le pouvoir de coupure dans la plage de 20 kA à 31,5 kA. Tout Les paramètres personnalisés respectent strictement les normes nationales chinoises et les normes CEI, et l'intégralité L'appareillage de commutation est soumis à des tests rigoureux avant son expédition en usine.

Q2 : Quelles sont les principales différences entre les modèles d'appareillage de commutation KYN61-40.5 (33 kV) et les modèles standard KYN28A-12 (10 kV) ?

A2 : Le KYN61-40.5 est conçu pour répondre aux normes d'isolation 33kV/40,5kV ; il comporte des cloisons internes épaissies et une structure renforcée résistante à l'arc, ce qui la rend principalement adaptée aux lignes d'entrée et de sortie de transformateur dans Sous-stations de classe 33kV. Le KYN28A-12 est conçu pour les lignes de distribution d'énergie standard de 10 kV. Les deux modèles d'armoires peuvent être intégré et installé côte à côte au sein de la même sous-station, un peu comme la solution intégrée AH6, pour former un ensemble complet d’appareillage.

Q3 : Huajidian fournit-il des conseils d'installation et un support technique après-vente après l'expédition du Panneaux d'appareillage de commutation VCB intérieurs KYN61-40.5 33kV ?

A3 : Nous fournissons un examen gratuit des paramètres techniques du projet avant la production. Pour les commandes standards, nous offrir des conseils techniques à distance pour l’installation. Pour les projets d'ingénierie à grande échelle, nous pouvons faire appel à des ingénieurs visiter le site du projet pour une mise en service sur site, sous réserve de négociation en fonction de la localisation du projet.

Lignes directrices pour les partenaires d'approvisionnement

Les acheteurs mondiaux sont invités à planifier une visite sur place dans notre usine. Vous pouvez consulter l'équipe commerciale de Huajidian concernant les exigences de personnalisation personnalisées, telles que les dimensions de l'armoire et les configurations des composants, pour créer un solution de commutation de départ de transformateur sur mesure qui est entièrement conforme aux normes de votre réseau électrique local.
