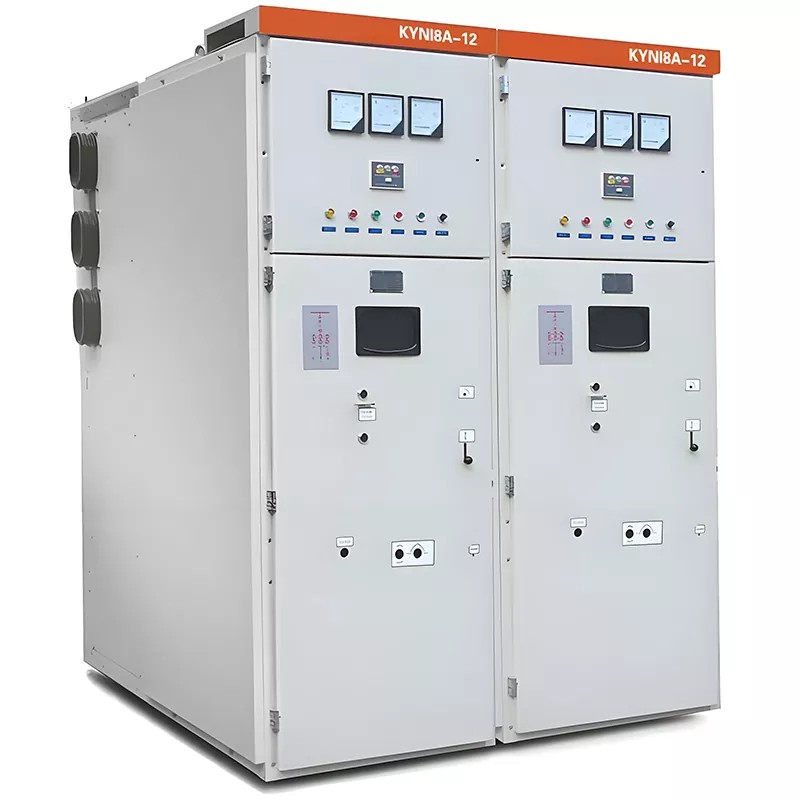

Panneaux extérieurs BT et MT VCB 11kV

Basée en Chine, Huajidian est profondément engagée dans la R&D et la fabrication de VCB extérieurs BT et MT 11 kV. Panneaux. L'entreprise est équipée d'une équipe technique interne, d'ateliers de production modernes et d'une suite complète de équipement de test. Notre usine exclusive et standardisée garantit un contrôle qualité complet du processus, en mettant en œuvre des mesures rigoureuses et rigoureuses. inspections en plusieurs étapes depuis la fabrication de la tôle jusqu'à l'expédition du produit final, garantissant que tous les produits passent avec succès les certifications complètes de tests de type. En plus des modèles standards, nous proposons des solutions d'armoires personnalisées, des enquêtes sur site et des services d'installation et de mise en service sur le terrain, offrant un guichet unique solution pour répondre aux diverses exigences des clients en matière de projets de distribution d’énergie, tant au niveau national qu’international.

Paramètres techniques de base

Structure du produit et fonctionnalités de performance

Les panneaux extérieurs BT et MT VCB 11 kV sont construits à partir de tôles d'acier laminées à froid de haute qualité, traité avec précision via la technologie CNC et assemblé à l'aide de connexions boulonnées. La structure résultante est compacte et robuste, avec une disposition soigneusement organisée pour les zones d'instrumentation, d'exploitation et fonctionnelles.

1. Quatre compartiments indépendants : l'armoire est divisée en quatre compartiments distincts : le jeu de barres compartiment, compartiment disjoncteur, compartiment câbles et compartiment instrumentation/contrôle. Ces rubriques sont entièrement isolés par des cloisons métalliques et intégrés à des canaux de décompression ; en cas de panne, le Le système libère automatiquement la pression pour empêcher la propagation des arcs électriques.

2. Disjoncteur débrochable (type chariot)

Le disjoncteur à vide à noyau est monté sur un mécanisme à chariot amovible, ce qui lui permet d'être facilement inséré ou extrait. Cette conception facilite le remplacement et la maintenance sans nécessiter une coupure complète de l'alimentation du armoire entière. L'unité est livrée en standard avec un système de verrouillage mécanique « Cinq-Prévention », utilisant des protections matérielles pour éliminer efficacement le risque d’erreurs opérationnelles.

3. Panneau de surveillance intelligent monté à l'avant

La face avant de l'armoire intègre des instruments, des voyants lumineux et des boutons de commande. Cette interface permet une surveillance en temps réel des paramètres de tension, de courant et de puissance, tout en affichant intuitivement l'état de Ouverture/fermeture du circuit, stockage d'énergie et mise à la terre, facilitant ainsi un fonctionnement, une maintenance et une maintenance pratiques. inspections de routine.

4. Structure optimisée de dissipation thermique du panneau latéral

Plusieurs conduits de ventilation sont intégrés dans les panneaux latéraux de l'armoire pour accélérer la convection de l'air et la chaleur dissipation. Cela évite le vieillissement des composants causé par les températures élevées, garantissant ainsi le bon fonctionnement de l'équipement. en continu à pleine charge sur le long terme.

5. Configuration modulaire et flexible

Unités – y compris les armoires de ligne entrante, les armoires de ligne sortante, les armoires PT, les armoires de comptage et les liaisons de bus armoires : peuvent être assemblées selon des exigences spécifiques, facilitant ainsi une extension et une modernisation pratiques pendant la mise en œuvre du projet.

Avantages principaux du produit

1. Protection triple couche : comprend une structure d'armoire blindée entièrement fermée, un verrouillage « cinq préventions » mécanisme et dispositifs de décompression pour atténuer efficacement les risques pour la sécurité de la distribution d’énergie.

2. Composants Premium : utilise des composants de haute qualité soigneusement sélectionnés qui sont soumis à des tests complets avant jusqu'à l'expédition, garantissant une durabilité dans des environnements d'exploitation difficiles et un faible taux de défaillance.

3. Mécanisme de chariot débrochable : comporte une structure de chariot amovible qui permet une maintenance et des composants rapides remplacement, réduisant considérablement les durées de panne de courant.

4. Protection et contrôle intégrés : Compatible avec les dispositifs de protection de relais et de mesure/contrôle, permettant intégration transparente avec les systèmes de surveillance de l'alimentation pour permettre une gestion et un contrôle intelligents à distance.

5. Assurance qualité : l'ensemble du processus de production est strictement conforme aux normes nationales et a passé avec succès des tests de type rigoureux, garantissant une conformité totale et la qualité du produit.

Cas d'application réels

Cas 1 : Projet de soutien à la distribution d'électricité pour une centrale électrique photovoltaïque centralisée de 50 MW dans le nord-ouest de la Chine

La salle de distribution électrique supportant ce projet était équipée de 22 armoires Huajidian, comprenant des unités pour lignes entrantes, lignes sortantes, comptage et liaisons bus, responsables de la connexion au réseau et de la transformation de l'énergie de la centrale photovoltaïque. L'équipement a fonctionné de manière stable pendant 24 mois consécutifs ; son verrouillage "Cinq-Prévention" la structure et les mécanismes de protection contre les courts-circuits ont passé avec succès les inspections aléatoires menées par le réseau électrique autorité, assurant ainsi la production d’électricité stable de la centrale.

Cas 2 : Rénovation de la distribution électrique pour un grand complexe commercial en Asie du Sud-Est

Ce projet concernait la rénovation d'armoires de distribution électrique vieillissantes au sein d'un complexe commercial de 180 000 m², utilisant 36 unités de panneaux extérieurs BT et MT VCB 11kV. Tirant parti de la conception modulaire, de l'installation et de la la mise en service a été réalisée en seulement 12 jours, éliminant ainsi le besoin d'une coupure de courant prolongée à l'échelle de l'installation. De plus, le système a été intégré au réseau de distribution d'énergie intelligent de la propriété, permettant ainsi suivi de la consommation électrique dans tout le bâtiment et réduction significative des inspections manuelles les coûts.

Scénarios applicables

1. Projets de réseaux électriques : construction de nouvelles sous-stations et stations de distribution, ainsi que modernisation de réseaux électriques vieillissants;

2. Projets industriels : distribution d'énergie pour les ateliers de métallurgie, d'exploitation minière, chimique et autres industries secteurs ;

3. Infrastructure publique : aéroports, systèmes de transport ferroviaire, hôpitaux, établissements d'enseignement et installations à grande échelle. développements immobiliers commerciaux;

4. Nouvelles énergies : systèmes de distribution d'énergie auxiliaires pour les centrales photovoltaïques, les parcs éoliens et le stockage d'énergie projets.

Service après-vente

1. Couverture de garantie : pendant la période de garantie, les composants défectueux sont remplacés gratuitement et sur site. des services d'inspection et de réparation sont fournis ;

2. Support technique : conseils techniques gratuits, assistance à l'installation et à la mise en service, et opérations pratiques formation du personnel de maintenance;

3. Assistance technique 24h/24 et 7j/7 : services de liaison technique 24h/24 et 7j/7 avec réponse rapide aux demandes liées aux pannes et les enjeux ;

4. Maintenance à vie : services de maintenance complets pour toute la durée de vie du produit ; après la garantie expire, seuls le coût des pièces de rechange et des frais de service de base sont facturés.

FAQ

Q1 : Pour les projets non standard, Huajidian peut-il personnaliser les panneaux VCB extérieurs BT et MT 11 kV avec des produits non standard dimensions ou paramètres techniques spécifiques ?

R1 : Oui. En plus de notre gamme de produits standard, nous prenons en charge la personnalisation des dimensions des armoires, des courants nominaux, et logique de contrôle secondaire. Notre équipe technique peut mener des enquêtes sur site de l'environnement opérationnel pour développer des solutions de conception sur mesure.

Q2 : Les spécifications standard du produit s’appliquent à des altitudes ≤ 1 000 mètres ; ces unités peuvent-elles être adaptées pour être utilisées dans environnements de haute altitude ou de plateau ?

A2 : Nos modèles standards conviennent à des altitudes allant jusqu’à 1 000 mètres. Pour les projets en haute altitude, nous proposons des améliorations des systèmes d'isolation et de dissipation thermique, ainsi qu'une sélection optimisée des composants, pour garantir une fiabilité fonctionnement dans des conditions de plateau.

Q3 : Est-il nécessaire de mettre hors tension l'ensemble de l'armoire lors de la maintenance ou du remplacement d'un disjoncteur ?

A3 : Non. Le disjoncteur peut être retiré individuellement pour la maintenance tandis que les jeux de barres restent sous tension, ce qui permet les circuits restants pour continuer à fournir de l’énergie normalement. Cela minimise les pertes en cas de panne de courant pour l'utilisateur.
