Appareillage basse tension GCK

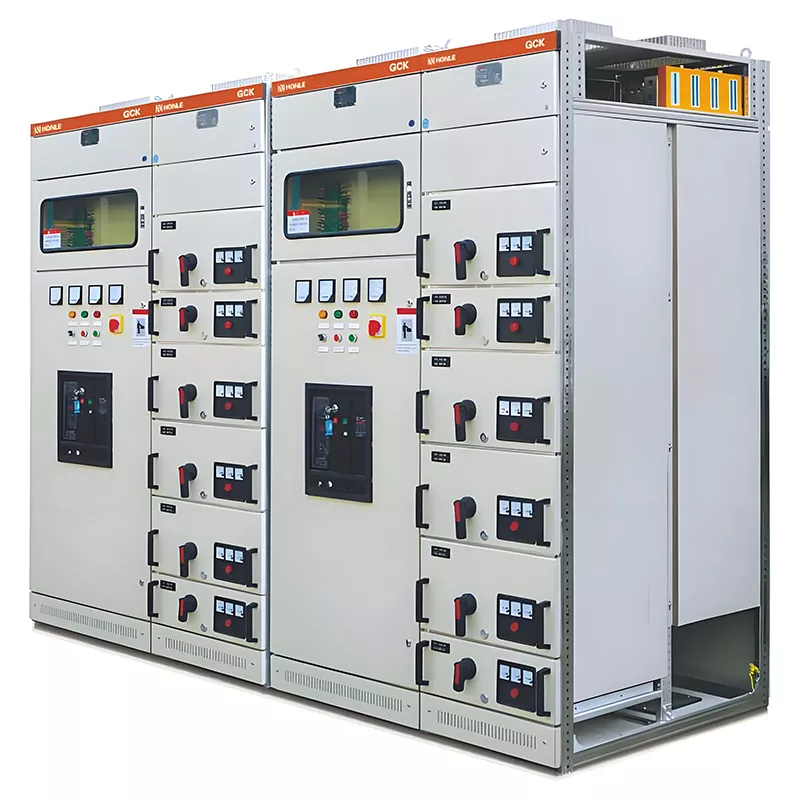

L'appareillage basse tension HUAJIDIAN GCK utilise une conception à tiroir amovible pour un entretien facile. Il permet des configurations flexibles (y compris des armoires d'alimentation entrantes, des armoires à tiroirs d'alimentation et des armoires de mesure) pour gérer le contrôle de démarrage/arrêt du moteur et la protection contre les courts-circuits/surcharges. Il s'agit d'une solution basse tension modulaire grand public pour les salles de distribution d'énergie de grande capacité.

En tant que fournisseur fiable de solutions de distribution d'énergie à guichet unique, nous proposons divers services de personnalisation à valeur ajoutée : dimensions d'armoires non standard, traitements spécialisés anti-corrosion/étanche à l'humidité et intégration de modules de communication à distance et de surveillance énergétique en ligne. Nous fournissons également des études de site préalables au projet gratuites pour garantir que l'équipement s'aligne avec la configuration de charge du site.

Chaque unité est livrée avec la certification 3C, un certificat de conformité d'usine et un schéma du système principal. La tôle de l'armoire bénéficie d'une garantie de 2 ans, tandis que les composants internes respectent les normes de garantie d'origine du fabricant ; nous fournissons également des conseils techniques à vie et une fourniture de pièces de rechange.

Scénarios d'application

1. Installations industrielles, usines chimiques et ateliers côtiers exposés aux embruns salins

2. Grands complexes commerciaux et immeubles de bureaux

3. Projets de transport ferroviaire urbain et de tunnels de services publics souterrains municipaux

4. Zones de commande centralisées des moteurs et salles de distribution/comptage d’énergie au sein des complexes industriels

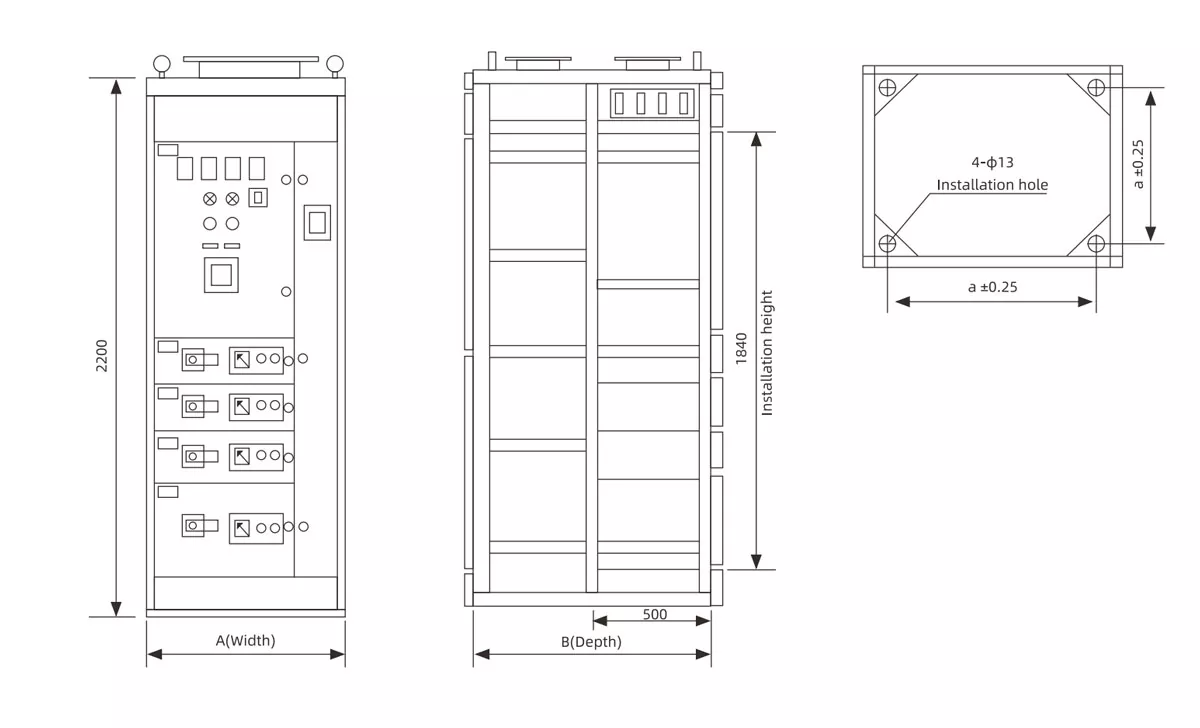

MODÈLE

Paramètres techniques électriques de base

Conception structurelle et caractéristiques clés

1. Armoire assemblée par boulons profilés 8MF (sans soudure)

L'armoire est assemblée à l'aide de profilés et de boulons formés à froid standard 8MF, créant un cadre sans soudure à haute résistance mécanique, capable de résister à la déformation causée par les forces électromagnétiques de court-circuit.

Les panneaux de l'armoire sont fabriqués en acier laminé à froid, traités par décapage, phosphatation et pulvérisation électrostatique époxy pour une résistance supérieure à la corrosion et au vieillissement, garantissant une durabilité sans rouille ni écaillage de la peinture lors d'une utilisation à long terme dans les salles de distribution. Les découpes modulaires sont pré-réservées pour faciliter les futures mises à niveau et modifications.

2. Tiroirs à verrouillage de sécurité à trois positions

- Position de service : Tiroir entièrement inséré ; les circuits de commande principal et secondaire sont connectés, permettant un fonctionnement normal.

- Position de test : Circuit principal déconnecté ; circuit secondaire alimenté pour les tests/mise en service sans entraîner de charges en aval.

- Position Déconnectée : Tiroir entièrement retiré ; les circuits principaux et secondaires sont hors tension, garantissant ainsi la sécurité de la maintenance et du remplacement des composants.

Équipé d'un mécanisme de verrouillage mécanique qui empêche le retrait forcé lorsque le tiroir est sous tension, éliminant ainsi les risques pour la sécurité.

Avantages principaux du produit

1. Coûts inférieurs pour l’expansion de la capacité et la modernisation

Les spécifications standardisées des unités à tiroirs permettent d'augmenter la capacité de charge simplement en installant des modules de tiroirs supplémentaires, sans modifier le cadre de l'armoire principale, ce qui entraîne des coûts de mise à niveau bien inférieurs à ceux des armoires GGD de type fixe.

2. Utilisation plus élevée de l'espace

Avec des dimensions extérieures identiques, l'appareillage basse tension GCK accueille 60 % de circuits de départ en plus que les armoires fixes, réduisant ainsi l'encombrement requis de la salle de distribution électrique et économisant sur les coûts de génie civil.

3. Forte adaptabilité environnementale

Les modèles standards conviennent aux environnements intérieurs conventionnels ; des armoires anticorrosion IP54 personnalisées sont disponibles pour les conditions difficiles telles que les usines chimiques, les tunnels souterrains et les zones côtières fortement exposées au brouillard salin.

4. Prend en charge les mises à niveau intelligentes

Des modules de communication à distance et de surveillance de la consommation d'énergie en ligne peuvent être ajoutés pour permettre le téléchargement de données et les alarmes de panne à distance, facilitant ainsi la transformation numérique des usines et des bâtiments intelligents.

Exemples de projets concrets

Cas 1 : Usine côtière de produits chimiques fins dans le Shandong

En raison d'une humidité élevée et d'une grave corrosion par brouillard salin, l'usine a acheté 32 unités d'appareillage de commutation basse tension GCK anticorrosion IP54 personnalisé de HUAJIDIAN. Dotées de revêtements anticorrosion épaissis et de tiroirs scellés, les unités ont fonctionné en continu pendant quatre ans sans rouille ni dégradation de l'isolation. Les moteurs des lignes de production individuelles peuvent être retirés pour maintenance sans coupure de courant à l'échelle de l'usine, réduisant ainsi les pertes liées aux temps d'arrêt de 70 % par rapport aux armoires fixes précédentes.

Cas 2 : Immeuble de bureaux commerciaux de 38 étages dans le Jiangsu

La salle de distribution d'énergie souterraine est équipée de 18 armoires standard IP30, gérant la distribution d'énergie pour les systèmes CVC, les ascenseurs, l'éclairage et les équipements de sécurité incendie. L'agencement des tiroirs haute densité permet d'économiser près de 20 m² d'espace génie civil dans la salle de distribution électrique ; équipé d'un module de suivi de la consommation d'énergie, la gestion immobilière peut visualiser les données électriques en temps réel pour optimiser l'utilisation pointe/heures creuses et réduire les coûts d'électricité.

FAQ

Q1 : L'appareillage de commutation basse tension GCK peut-il être utilisé dans les usines chimiques ou les zones côtières avec des environnements de brouillard salin ?

R1 : Oui. Des versions à haute protection (IP40, IP54) sont disponibles, dotées d'armoires épaisses à revêtement époxy, de tiroirs scellés et de traitements de surface résistants aux brouillards salins, ce qui les rend adaptées aux ateliers chimiques, aux tunnels utilitaires souterrains et aux installations côtières ; la version standard IP30 convient uniquement aux salles de distribution d'énergie intérieures sèches et exemptes de gaz corrosifs.

Q2 : Quelles sont les différences entre l’appareillage débrochable GCK et l’appareillage fixe GGD en ce qui concerne l’extension de capacité et le nombre de circuits de départ ?

A2 : Il existe deux différences clés : premièrement, les tiroirs GCK sont standardisés ; l'ajout de nouvelles charges nécessite simplement l'installation d'un tiroir supplémentaire sans modifier le cadre du meuble, ce qui entraîne des coûts de modification inférieurs à la moitié de ceux des unités GGD. Deuxièmement, pour des armoires de même taille, le nombre de circuits de départ est augmenté de 60 %, réduisant considérablement les investissements en génie civil pour la salle de distribution électrique.
