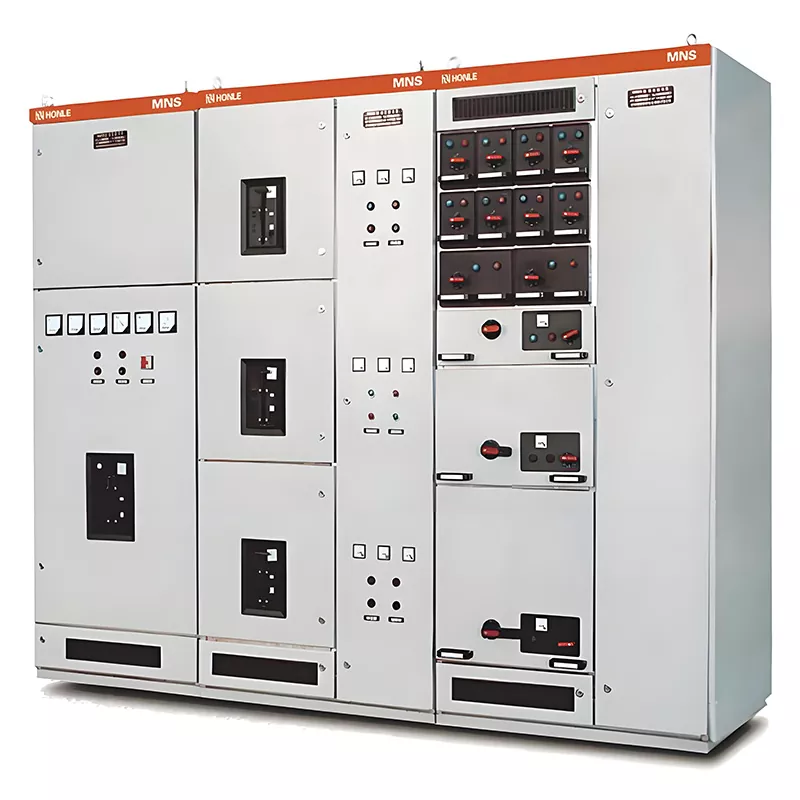

Appareillage basse tension MNS

Une distribution électrique stable est la base du bon fonctionnement des usines et des bâtiments ; L'appareillage de commutation débrochable basse tension détermine directement la sécurité, l'efficacité opérationnelle et le niveau d'intelligence de l'ensemble du réseau électrique. HUAJIDIAN a développé l'appareillage basse tension MNS parallèlement aux séries GCK et MNS, en optimisant les conceptions basées sur des années d'expérience dans l'industrie et les commentaires des clients du monde entier.

Cet équipement est compatible avec les systèmes d'alimentation CA triphasé 50/60 Hz (tensions nominales de 380 V/400 V/690 V) et est utilisé pour la transmission et la distribution d'énergie, le contrôle de moteur et la compensation de puissance réactive. Contrairement aux armoires fixes traditionnelles, la structure à tiroirs amovibles isole physiquement les unités fonctionnelles du circuit principal. Une unité défectueuse peut être retirée individuellement pour maintenance sans mettre l’ensemble de l’armoire hors tension, ce qui réduit considérablement le risque d’arrêt de la ligne de production.

Avantages clés du produit

1. Disposition des armoires standardisée et modulaire

L'appareillage basse tension MNS utilise un assemblage modulaire unifié ; les jeux de barres principaux et de dérivation sont disposés dans des zones séparées, supportant à la fois le câblage horizontal et vertical. Les circuits de tiroirs et les modules fonctionnels peuvent être ajoutés ou supprimés de manière flexible en fonction des exigences de charge sur site, sans qu'il soit nécessaire de repenser l'armoire sur mesure. Cela réduit considérablement les délais de production et de livraison, ce qui le rend idéal pour les agrandissements progressifs des usines et les projets de rénovation de bâtiments.

2. Protection IP41 élevée + structure amovible isolée et sûre

L'armoire dispose d'un indice de protection IP41, bloquant les corps étrangers solides de plus de 1 mm et empêchant la pénétration de poussière et tout contact accidentel avec des pièces sous tension. Des tiroirs indépendants assurent l'isolation physique entre l'unité et le circuit principal ; la maintenance consiste à retirer uniquement le tiroir défectueux, évitant ainsi des pannes de courant généralisées et améliorant la sécurité de fonctionnement.

3. Capacité exceptionnelle de résistance aux courts-circuits

Le jeu de barres principal présente un courant de fonctionnement nominal maximum de 6 300 A, un courant de tenue de courte durée de 100 kA/1 s et un courant de tenue de crête de 220 kA/0,1 s. Les jeux de barres de dérivation sont disponibles en versions standard et renforcées : le type standard résiste à un courant de crête de 105 kA/0,1 s, tandis que le type renforcé atteint 176 kA/0,1 s. En cas de défaut de court-circuit, la structure de l'armoire et les jeux de barres résistent à la déformation et empêchent les fuites d'arc, garantissant ainsi la stabilité du réseau.

4. Interfaces réservées pour l'extension de la surveillance intelligente

Tous les appareils de commutation basse tension MNS sont livrés en standard avec des interfaces de communication informatique, permettant l'intégration avec des plates-formes d'automatisation d'usine, des systèmes de distribution d'énergie de bâtiments intelligents et des systèmes de contrôle centralisés de centrales électriques. Dans les environnements hautement automatisés, tels que les usines pétrochimiques et les centrales thermiques, ces unités facilitent l'acquisition de données à distance, la surveillance opérationnelle et l'alerte précoce en cas de panne, prenant ainsi en charge la création de réseaux de distribution d'énergie intelligents et sans pilote.

Paramètres techniques de base

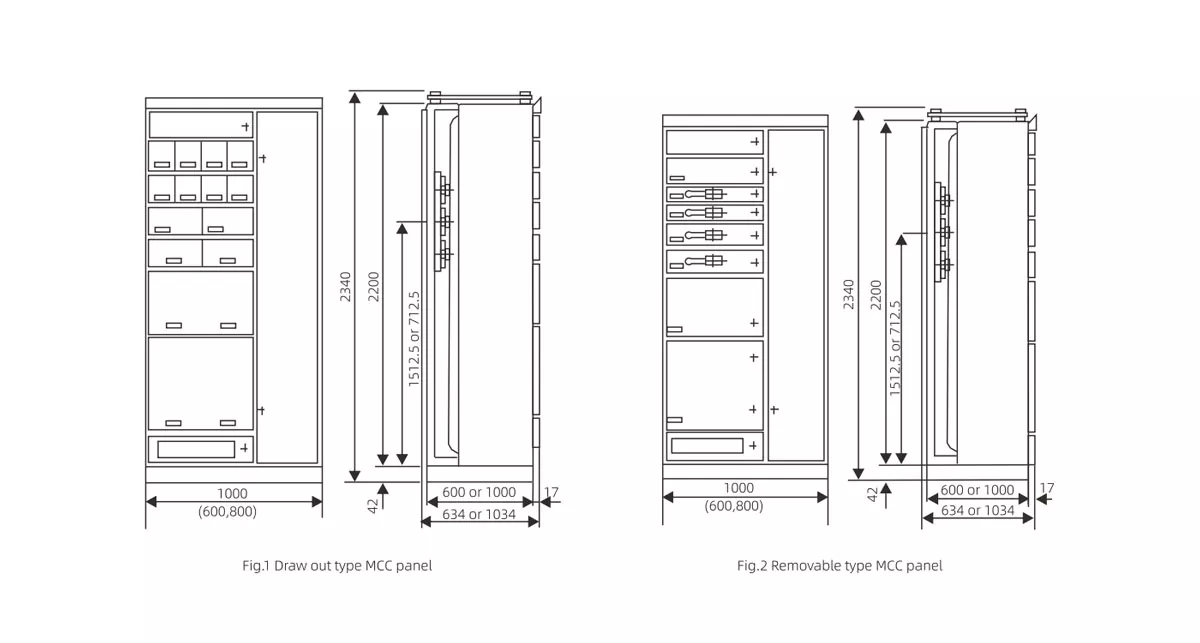

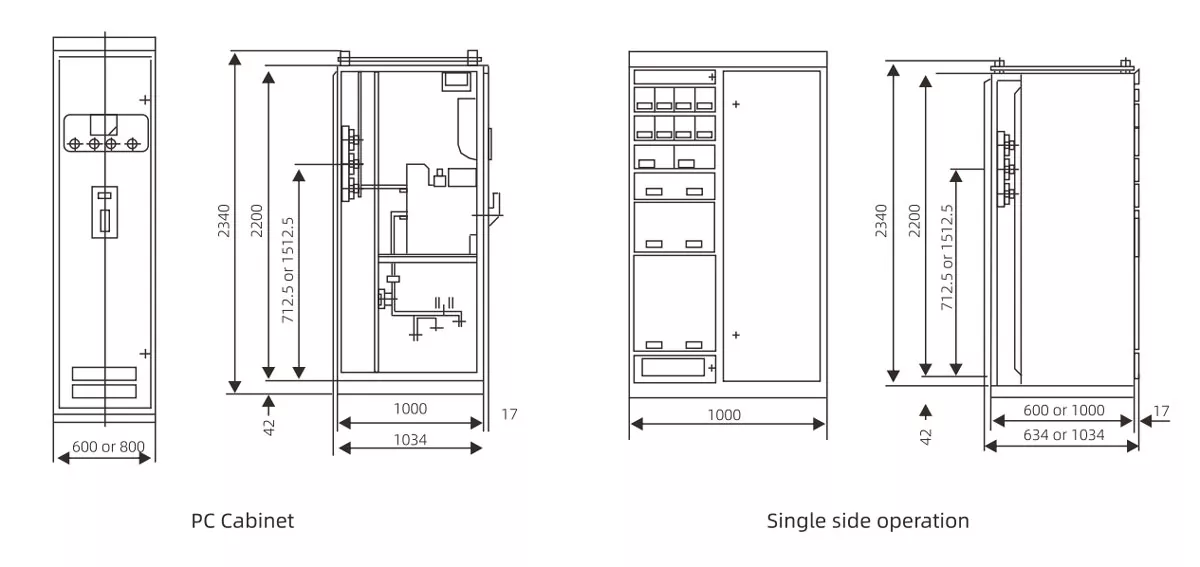

STRUCTURE INTÉRIEURE

Conditions environnementales applicables

1. Température ambiante : -5°C à +40°C ; Température moyenne sur 24 heures ne dépassant pas 35°C

2. Altitude d'installation : ≤2000 mètres ; pour usage intérieur uniquement

3. Humidité : Humidité relative ≤50 % à 40°C ; maximum 90 % d'humidité à 20°C ; équipé de fonctions anti-condensation pour gérer les variations de température

4. Verticalité d'installation : Inclinaison du meuble ne dépassant pas 5°

5. Site d'exploitation : L'installation dans des zones contenant des fluides inflammables/explosifs, des vibrations sévères ou des gaz chimiques corrosifs est interdite

Applications multi-industrielles et cas de projets concrets

Cas 1 : Projet de distribution d’électricité pour une base pétrochimique à grande échelle dans l’est de la Chine

Une installation de traitement chimique d'une production annuelle de 1,2 million de tonnes utilise 28 unités d'appareillage basse tension HUAJIDIAN MNS. Faisant office de centre de contrôle des moteurs de l'atelier, le système assure une alimentation électrique continue aux cuves de réaction et aux pompes de transfert. Les armoires classées IP41 isolent efficacement les poussières chimiques, les jeux de barres renforcés résistent aux surintensités provoquées par les démarrages de moteurs et les interfaces de communication s'intègrent au système de contrôle DCS de l'usine ; le système fonctionne de manière stable depuis trois ans sans aucun incident de court-circuit.

Étude de cas 2 : Système d'alimentation auxiliaire pour une centrale thermique de 300 MW

Équipé de 35 unités d'appareillage GCS pour distribuer l'énergie aux systèmes auxiliaires tels que les unités d'alimentation en eau, de désulfuration et de dépoussiérage. Le jeu de barres principal de 6 300 A prend en charge le fonctionnement à pleine charge, tandis que la capacité élevée de tenue aux courts-circuits atténue les fluctuations du réseau pendant le démarrage et l'arrêt de l'unité. Des interfaces intelligentes se connectent directement à la plate-forme de contrôle centrale de l'usine, permettant des alarmes de panne en temps réel.

HUAJIDIAN : force de l'entreprise et assurance qualité

Créée à Wenzhou, Zhejiang en 1998, la marque propose une gamme complète de produits de transmission et de distribution d'énergie, notamment des appareillages basse tension, des unités principales en anneau (RMU), des transformateurs, des stabilisateurs de tension et des disjoncteurs.

En tant que fournisseur de longue date pour des projets EPC nationaux et internationaux, la société est titulaire de la certification du système de gestion de la qualité ISO9001 et de la certification de sécurité CE. Nous exploitons notre propre usine standardisée avec un processus complet d'inspection de qualité, couvrant les matières premières, les produits semi-finis et les produits finis ; chaque appareillage de commutation est soumis à des tests complets de performances électriques avant de quitter l'usine.

Notre équipe technique professionnelle fournit des services à guichet unique, notamment la conception de schémas de distribution d'énergie, des conseils d'installation sur site et une assistance technique à vie. Engagés envers la qualité avant tout, nos produits sont exportés vers les marchés du monde entier.

FAQ

Q1 : L'appareillage basse tension HUAJIDIAN MNS peut-il être étendu ultérieurement, et quel est le nombre maximum de circuits par unité ?

A1 : L'appareillage présente une conception entièrement modulaire, permettant l'ajout ou le retrait flexible d'unités à tiroirs fonctionnelles même après une installation sur site. Il n'est pas nécessaire de remplacer le cadre de l'armoire ; il suffit d'installer des modules de tiroirs supplémentaires. Les jeux de barres principaux et de dérivation sont équipés d'interfaces d'extension réservées, réduisant considérablement le temps et le coût des mises à niveau du système.

Q2 : Comment dois-je choisir entre les jeux de barres de dérivation standard et renforcés pour le système GCS ?

A2 : Le jeu de barres de dérivation standard offre une résistance nominale de pointe de 105 kA/0,1 s, adaptée aux applications à faible charge telles que les immeubles de bureaux et les usines textiles. La version renforcée résiste à 176 kA/0,1 s, ce qui la rend idéale pour les environnements de court-circuit à fort impact que l'on trouve dans les usines pétrochimiques, les installations métallurgiques et les grandes centrales électriques. Notre équipe technique peut recommander gratuitement les spécifications de jeux de barres appropriées en fonction des paramètres de courant de court-circuit de votre site.

Q3 : L'appareillage basse tension MNS prend-il en charge des fonctions de surveillance intelligente personnalisées et quels protocoles de communication sont compatibles ?

A3 : Toutes les armoires disposent d'interfaces de communication indépendantes réservées et prennent en charge l'installation de modules de surveillance intelligents personnalisés. Compatibles avec les protocoles de communication courants du secteur de l'énergie, ils permettent la transmission de données à distance, notamment la tension, le courant, la température de l'armoire et les signaux de défaut, ainsi que les alertes de contrôle à distance et d'anomalies. Des solutions de câblage secondaire et d’intégration avec des systèmes de surveillance peuvent également être fournies sur demande.

Paramètre technique du circuit primaire (selon Dw45)

Note:

1. Le courant du jeu de barres vertical peut atteindre 2 000 A à + 35 ℃ ; (+40℃ avec refroidisseur)

2. Le degré de protection IP54 est pris en compte pour une conception spéciale si nécessaire.
