Appareillage basse tension GCS

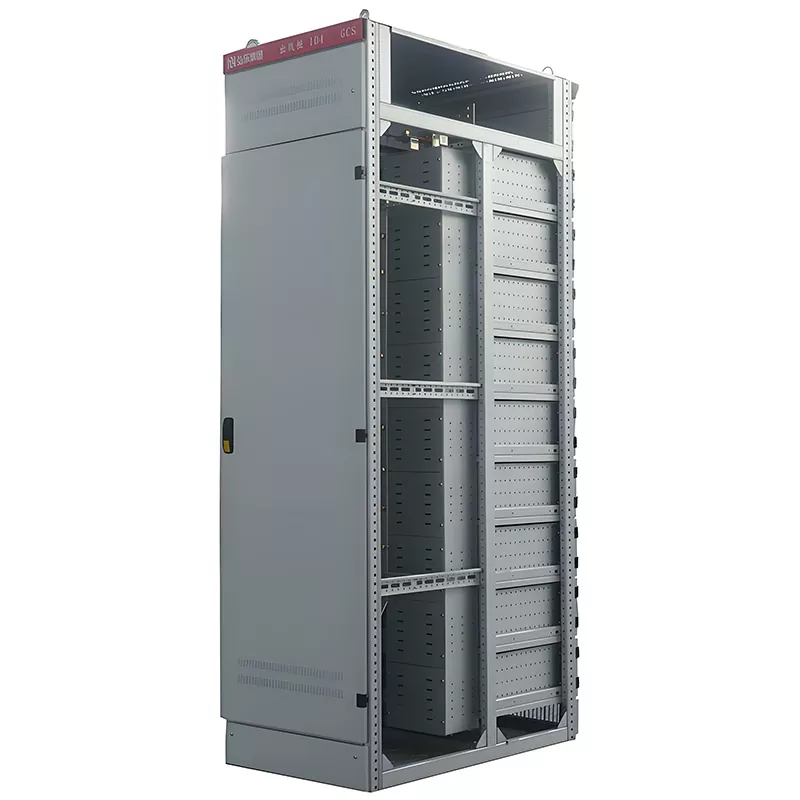

L'appareillage de commutation débrochable basse tension HUAJIDIAN GCS présente une conception d'armoire métallique verticale fermée et sert d'unité de distribution à grande échelle pour les applications industrielles et commerciales de haute puissance. Contrairement aux boîtiers de distribution fixes résidentiels, ce produit utilise une structure de tiroir modulaire et amovible qui intègre des fonctions de réception, de distribution, de contrôle et de protection de l'énergie, ce qui le rend idéal pour les conditions opérationnelles exigeantes et à haute puissance.

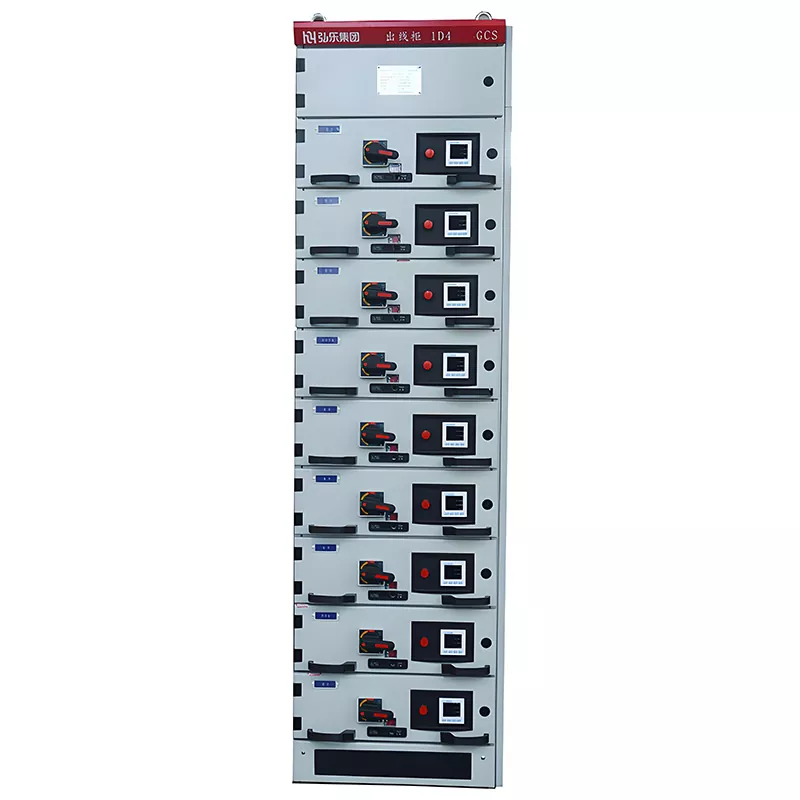

Le produit présente une conception industrielle rigoureuse ; une bande d'identification rouge en haut de l'armoire facilite une reconnaissance rapide, tandis qu'un verrou dédié sur la porte avant empêche toute ouverture accidentelle et assure la sécurité de fonctionnement. L'équipement bénéficie d'un indice de protection global élevé, protégeant efficacement les composants internes de la poussière, des corps étrangers solides et des gouttes d'eau. Les composants électriques de base, tels que les disjoncteurs et les contacteurs, sont logés dans des unités à tiroirs indépendantes, permettant une séparation modulaire des circuits et garantissant un fonctionnement efficace ainsi qu'une maintenance future pratique.

Avantages clés du produit

1. Maintenance efficace et pertes de temps d'arrêt réduites

Le module de tiroirs amovible est une caractéristique remarquable. En cas de panne de circuit ou lors d'une maintenance de routine, le personnel peut simplement retirer l'unité de tiroirs spécifique pour inspection, réparation ou remplacement complet sans démonter l'ensemble de l'armoire ni couper l'alimentation électrique de l'ensemble de l'installation. Cette structure réduit considérablement les temps d'arrêt, empêche les défauts localisés de provoquer des pannes généralisées et améliore considérablement la continuité et la stabilité de l'alimentation électrique.

2. Sécurité, fiabilité et forte adaptabilité environnementale

Avec un indice de protection IP41, le produit bloque efficacement l'intrusion de corps étrangers solides et protège les composants internes contre les gouttes d'eau verticales, garantissant un fonctionnement stable dans des environnements industriels complexes caractérisés par la poussière ou l'humidité. De plus, l’équipement présente une excellente résistance aux courts-circuits, capable de supporter des courants de court-circuit instantanés massifs. Cela évite efficacement les pannes d'équipement et les pannes de courant causées par des courts-circuits, garantissant ainsi un niveau élevé de sécurité opérationnelle.

3. Compatibilité intelligente et extension/mise à niveau facile

L'appareillage basse tension HUAJIDIAN GCS est doté d'interfaces de communication hautement évolutives, permettant une intégration transparente avec les systèmes de réseau informatique automatisés. Il permet une surveillance intelligente, un contrôle à distance et une transmission de données au sein du système de distribution d'énergie, répondant ainsi aux exigences de fonctionnement intelligent et automatisé dans la distribution d'énergie moderne. Sa conception modulaire standardisée facilite la production de masse en usine tout en simplifiant l'installation sur site, la mise en service et l'expansion ou la mise à niveau future des capacités.

Spécifications techniques de base

L'appareillage de commutation débrochable basse tension HUAJIDIAN GCS est fabriqué en stricte conformité avec les normes nationales et industrielles. Il offre des spécifications précises et des performances stables, couvrant entièrement les applications courantes de distribution d’énergie basse tension :

1. Tension nominale : les options incluent 380 V, 400 V et 660 V, compatibles avec la grande majorité des normes d'alimentation basse tension industrielles et civiles ;

2. Courant nominal du jeu de barres principal : jusqu'à 6 300 A, répondant aux exigences de distribution de haute puissance ;

3. Résistance aux courts-circuits : le courant de tenue de crête nominal du jeu de barres principal atteint 220 kA, offrant une résistance robuste aux défauts instantanés ;

4. Indice de protection : IP41, adapté aux environnements de distribution d'énergie intérieurs industriels, commerciaux et de bâtiment ;

5. Caractéristiques structurelles : conception de tiroir entièrement modulaire, prenant en charge la maintenance indépendante et le remplacement des circuits individuels.

Scénarios d'application clés

Grâce à sa technologie mature, ses performances stables et sa forte compatibilité, l'appareillage basse tension HUAJIDIAN GCS est largement utilisé dans les scénarios critiques de distribution d'énergie. Il s'agit notamment des centres de contrôle des centrales thermiques et hydroélectriques, des systèmes de distribution d'énergie pour les entreprises pétrochimiques, des centres de contrôle de l'énergie pour les industries métallurgiques et textiles et des salles de distribution dans les immeubles de grande hauteur. Il est particulièrement adapté aux applications nécessitant une stabilité d’alimentation élevée et une surveillance intelligente en réseau.

Cas d'application concret

1. Contexte du projet : Une grande entreprise pétrochimique intégrée de l’est de la Chine avait besoin de moderniser son système de distribution d’énergie à l’échelle de son usine. Les boîtiers de distribution de type fixe existants étaient difficiles à entretenir, entraînaient de longs temps d'arrêt en cas de pannes et manquaient de capacités de surveillance intelligentes, ne répondant pas à l'exigence fondamentale d'une alimentation électrique continue et stable pour les lignes de production chimique.

2. Solution d'application : L'entreprise a acheté 32 unités d'appareillage de commutation débrochable basse tension HUAJIDIAN GCS pour les déployer dans son atelier de distribution d'énergie principal. L'équipement se connecte au système automatisé de surveillance de l'alimentation de l'entreprise via des interfaces de communication étendues, permettant une surveillance en temps réel des données de distribution et une alerte précoce à distance en cas de panne. Sa structure de tiroir modulaire permet un contrôle et une protection indépendants des circuits sur différentes lignes de production.

3. Résultats d'application : après le déploiement, la durée des pannes de courant pour la maintenance d'un circuit unique a été réduite de plus de 80 %, la résilience du système aux pannes de court-circuit a été considérablement améliorée et le taux annuel de panne d'alimentation est tombé à près de zéro. Les capacités de surveillance intelligentes facilitent une gestion raffinée de l'énergie, réduisant efficacement les risques opérationnels et les coûts énergétiques, tout en démontrant pleinement la fiabilité et la praticité du produit dans les environnements industriels haut de gamme.

FAQ

Q1 : Quelle est la principale différence entre l’appareillage de commutation débrochable GCS et les boîtiers de distribution fixes standard ?

La principale différence réside dans la structure modulaire amovible. Les boîtes de distribution fixes standard présentent une conception monolithique et fixe, nécessitant une coupure complète de l'alimentation et le démontage de l'unité pour la maintenance ou le remplacement de composants. En revanche, l'appareillage HUAJIDIAN GCS utilise une conception d'unité à tiroirs indépendante ; chaque circuit correspond à un tiroir spécifique qui peut être retiré individuellement pour maintenance ou remplacement sans couper l'alimentation des autres circuits, assurant ainsi une plus grande continuité d'alimentation. De plus, l'indice de protection, la capacité de transport de courant et les capacités de réseau intelligent du produit dépassent de loin celles des boîtiers de distribution fixes standard de qualité civile.

Q2 : L’appareillage basse tension HUAJIDIAN GCS peut-il être personnalisé ?

Oui. En tant que fabricant et fournisseur professionnel, HUAJIDIAN peut personnaliser le nombre de tiroirs, les configurations de circuits, les types d'interfaces de communication et les dimensions des armoires en fonction des exigences spécifiques de distribution d'énergie de secteurs tels que la production d'électricité, le traitement chimique et la construction. En tirant parti d’un système de production en usine standardisé, nous exécutons efficacement une production personnalisée tout en garantissant la conformité des produits et la stabilité opérationnelle, répondant ainsi aux divers besoins de distribution d’énergie de diverses industries.

Q3 : Quels services après-vente sont inclus avec le produit ?

HUAJIDIAN fournit un service après-vente complet et unique pour les appareillages basse tension GCS tout au long du cycle de vie du produit. Les services comprennent des conseils d'installation sur site, la mise en service des équipements, une formation opérationnelle, des conseils sur les inspections et la maintenance périodiques et une réponse rapide aux demandes de pannes. Les services de garantie pour les problèmes de qualité des produits sont fournis en stricte conformité avec les normes de l'industrie. Les utilisateurs peuvent à tout moment se renseigner sur les spécifications des produits, les options de personnalisation, les devis et les questions après-vente ; notre équipe technique professionnelle fournira rapidement des solutions sur mesure.
