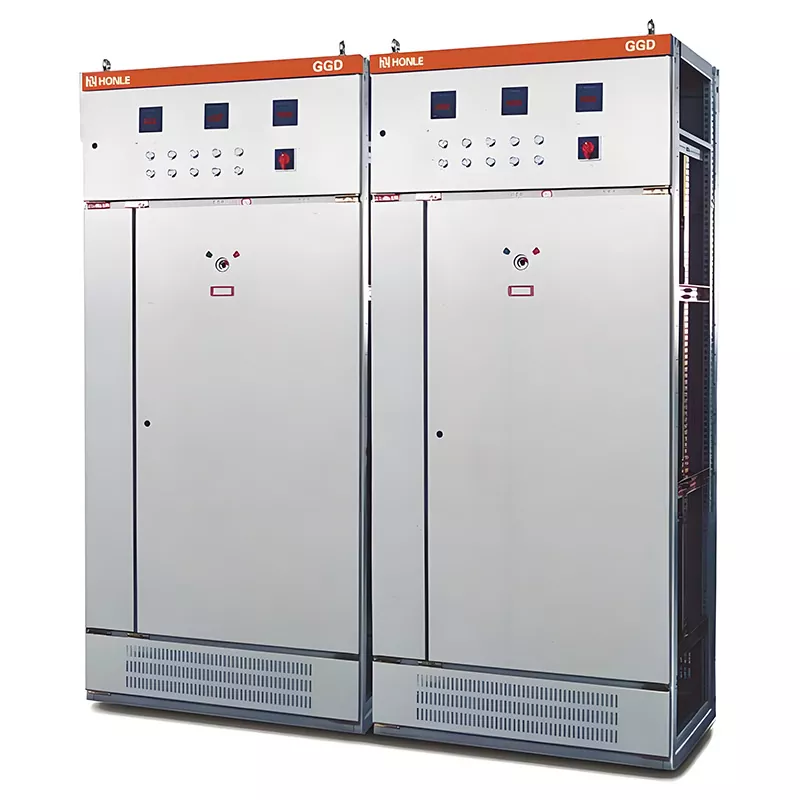

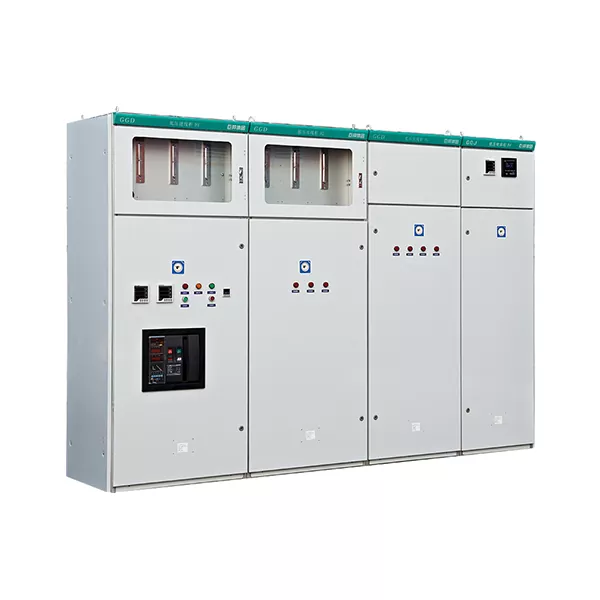

Appareillage basse tension GGD

L'appareillage basse tension HUAJIDIAN GGD intègre des décennies d'expérience en fabrication, des lignes de production standardisées et un contrôle qualité rigoureux. Il équilibre la sécurité, la durabilité et la nécessité de mises à niveau intelligentes, répondant aux besoins de distribution d'énergie dans les secteurs industriels, commerciaux, résidentiels et des infrastructures électriques. Prouvé stable dans de nombreux projets réels et entièrement certifié, l'équipement offre aux clients nationaux et internationaux une solution rentable et durable pour la distribution d'énergie basse tension.

Nous exploitons nos propres installations de fabrication complètes, comprenant des ateliers de tôlerie, des chaînes d'assemblage et un contrôle qualité complet du processus, y compris des tests de vieillissement sous tension. Les produits sont accompagnés d'une certification 3C complète, de certificats de conformité d'usine et de schémas système. En tant que fournisseur mondial de confiance, nous proposons des options de personnalisation, telles que des dimensions non standard, des conceptions anticorrosion/antidéflagrantes et des mises à niveau de distribution intelligente, ainsi que des services de bout en bout, notamment des études de site, l'optimisation de solutions et des conseils d'installation. De nombreuses mises en œuvre réussies de projets valident la fiabilité de l'équipement, notamment ses capacités de tenue aux courts-circuits, divers indices de protection et son isolation compartimentée.

Présentation du produit

La série GGD se compose d'armoires de distribution d'énergie basse tension intérieures de type fixe développées indépendamment par HUAJIDIAN, conçues conformément à la norme nationale GB7251 et à la norme internationale IEC60439 :

1 Réseau électrique applicable : fréquence industrielle de 50 Hz, systèmes de distribution de tension nominale de 400 V.

2 plage de courant : 630 A - 3 150 A ; capacité du jeu de barres principal jusqu'à 3150A (réglable sur demande).

3 fonctions principales : distribution d'énergie, protection contre les surcharges et les courts-circuits et contrôle de démarrage/arrêt du moteur.

4 Configuration flexible : peut être combinée avec des armoires d'alimentation entrantes, des armoires d'alimentation sortantes et des armoires de compensation de puissance réactive pour former un système de distribution d'énergie basse tension intégré.

5 scénarios d'application : centrales électriques, sous-stations, sites industriels et miniers, installations de transformation des aliments, complexes commerciaux et immeubles résidentiels de grande hauteur.

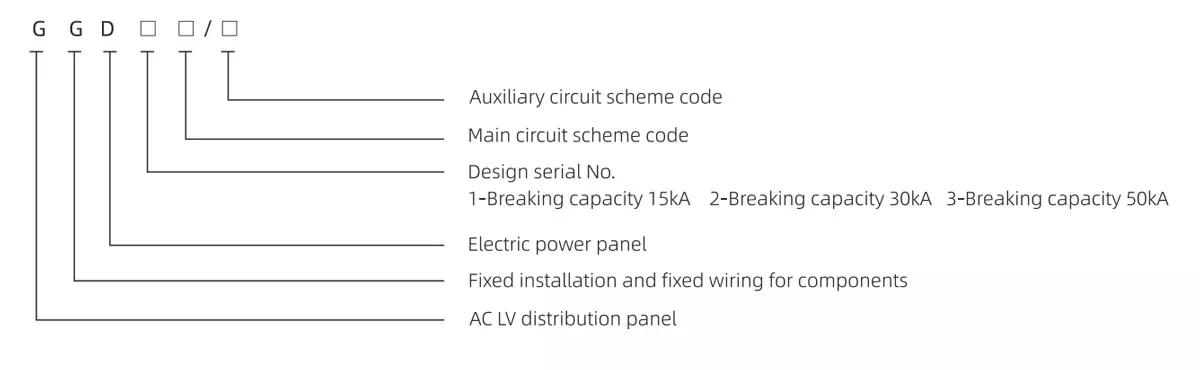

MODÈLE

Capacités de fabrication HUAJIDIAN

1. Atelier dédié à la tôlerie : gère les processus de découpe, de pliage et de formage d’armoires.

2. Chaîne d'assemblage de composants spécialisés : procédures d'assemblage standardisées pour minimiser les erreurs humaines.

3. Inspection complète des matériaux entrants : contrôle rigoureux des barres omnibus en cuivre, des disjoncteurs, des plaques d'acier et des composants d'isolation à l'entrée.

4. Test de rodage du produit fini : Chaque armoire est soumise à des tests de rodage basés sur la charge avant de quitter l'usine afin d'éliminer les défauts latents.

5. Documentation de livraison complète : chaque unité est livrée avec un certificat de conformité d'usine, une certification 3C complète et des schémas de systèmes primaires et secondaires personnalisés.

En plus des produits standards, nous proposons des services de personnalisation complets : dimensions non standard, mises à niveau pour une protection anticorrosion ou antidéflagrante, ainsi que l'installation de modules de communication à distance et de systèmes de surveillance de la consommation d'énergie. Nous fournissons également des enquêtes sur site, une optimisation des schémas et des conseils techniques sur site pour l'installation.

Principales spécifications techniques

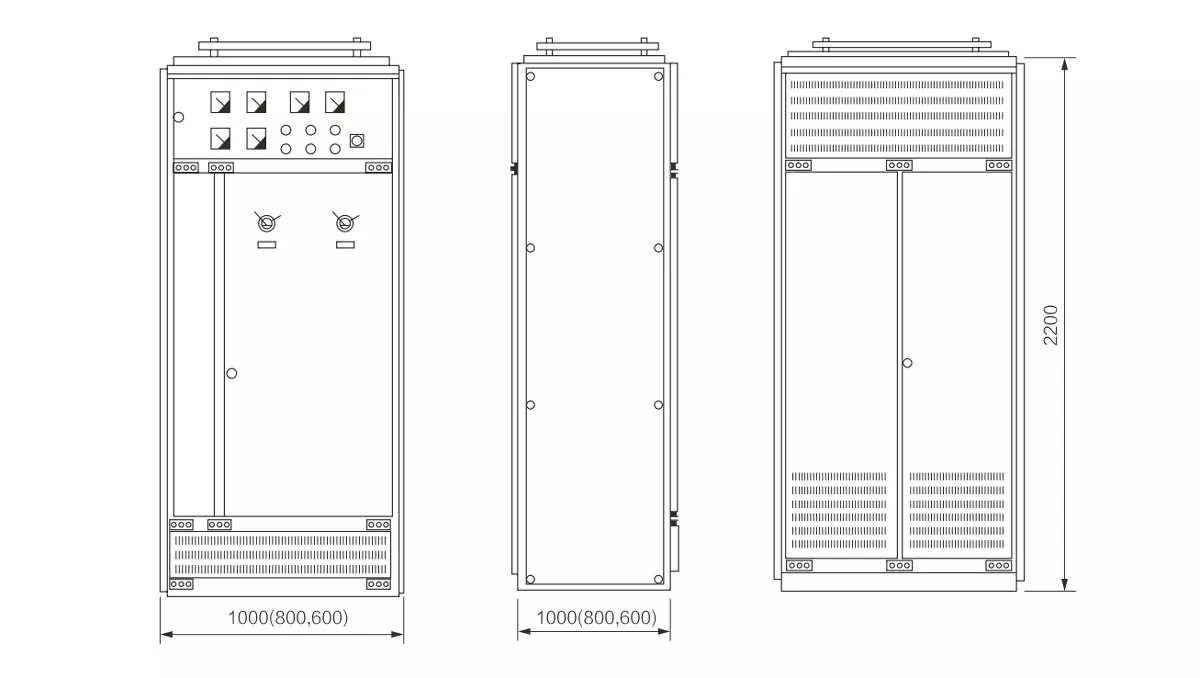

Conception de structure d'armoire modulaire

1. Cadre et panneaux d'armoire

Les profilés structurels comportent des trous de montage modulaires standard pré-percés de 20 mm et utilisent un assemblage boulonné plutôt qu'un soudage approfondi ; cela garantit une résistance mécanique élevée capable de résister aux forces électromagnétiques générées lors des événements de court-circuit. Les portes d'armoires et les panneaux latéraux sont fabriqués à partir d'acier laminé à froid de haute qualité de 1,5 à 2,0 mm, traité avec un processus à double couche (phosphatation/élimination de la rouille suivi d'un revêtement en poudre époxy électrostatique) pour garantir une résistance aux acides et aux alcalis et une durabilité à long terme contre le pelage ou la rouille.

2. Compartiment supérieur du jeu de barres

Une chambre de jeu de barres indépendante et scellée au sommet abrite les jeux de barres principaux en cuivre T2 fixés par des pinces de jeu de barres PPO ignifuges (évaluées pour une résistance thermique de 120 °C). Ce compartiment isolé contient des défauts potentiels de jeu de barres, évitant ainsi d'endommager les composants situés dans les sections ci-dessous.

3. Compartiment avant pour unité fonctionnelle

La zone de fonctionnement orientée vers l'avant est divisée en une section de visualisation des instruments et une section de fonctionnement des commutateurs ; la fenêtre transparente permet de lire les instruments et de vérifier l'état de commutation sans ouvrir la porte. Il intègre des disjoncteurs, des contacteurs, des instruments et des voyants lumineux pour faciliter la distribution d'énergie sur plusieurs circuits.

4. Compartiment inférieur pour câbles

Une chambre de câblage indépendante en bas comprend des ports d'entrée/sortie de câbles prédécoupés et des persiennes de ventilation. Les câbles d'alimentation et de commande sont acheminés séparément pour éviter les interférences pendant la maintenance, tandis que les trous de ventilation denses à la base abaissent continuellement la température de fonctionnement interne.

Avantages principaux du produit

1. Performance supérieure en matière de sécurité contre les courts-circuits

L'appareillage basse tension GGD prend en charge un courant de tenue de courte durée allant jusqu'à 50 kA ; Les sélections de jeux de barres et de composants ont subi des tests simulés pour l'augmentation de la température en court-circuit. En cas de court-circuit soudain, la structure de l'armoire ne se déforme pas et les barres omnibus en cuivre ne fondent pas, ce qui réduit considérablement le risque d'incendie dans les systèmes de distribution d'énergie. Cela le rend adapté aux installations soumises à des charges d'impulsion de forte puissance, telles que les fonderies et les sites de l'industrie lourde.

2. Isolation compartimentée et protection complète contre les chocs électriques

La protection standard IP30 empêche la pénétration de corps étrangers solides de plus de 2,5 mm et le contact accidentel des doigts avec des pièces sous tension. Le jeu de barres, l'unité fonctionnelle et les compartiments de câbles sont entièrement isolés, garantissant qu'un défaut dans une zone ne se propage pas aux autres. Une fonction de coupure de courant de verrouillage de porte en option élimine le risque de choc électrique pendant la maintenance.

3. Conception à accès frontal pour une extension et une modification à faible coût

Doté d'une disposition entièrement accessible par l'avant, tous les composants sont installés à l'avant ; Le remplacement de pièces ou l'acheminement des câbles ne nécessitent pas de retirer le panneau arrière. Les trous de montage modulaires standardisés permettent une extension future de la capacité sans modification du châssis, réduisant ainsi les coûts associés aux temps d'arrêt et à la mise à niveau.

4. Large plage de température, adaptée aux conditions de fonctionnement difficiles

L'appareillage basse tension standard GGD est adapté aux environnements conventionnels allant de -5°C à +40°C. Le boîtier amélioré IP54 est conçu pour les environnements très humides, poussiéreux ou corrosifs, tels que les usines chimiques et les parkings souterrains, garantissant un fonctionnement stable même dans les zones présentant des fluctuations de température importantes.

Scénarios d'application

1. Secteur industriel : métallurgie et mines, usines de fabrication de machines, parcs industriels chimiques et ateliers de transformation des aliments ; distribution d'énergie et contrôle pour machines-outils, compresseurs d'air et moteurs de ventilateur.

2. Bâtiments commerciaux et résidentiels : complexes résidentiels de grande hauteur, complexes commerciaux et salles de distribution souterraines d'immeubles de bureaux ; alimentation et contrôle pour l'éclairage, la climatisation centrale et les pompes à incendie.

3. Infrastructure électrique : centrales électriques de petite et moyenne taille et sous-stations régionales ; systèmes complets de distribution d’énergie basse tension pour équipements auxiliaires d’installations.

Cas de projets concrets

1. Projet GGD à haute capacité de coupure de 50 kA pour une fonderie du Gansu

Une fonderie de métaux non ferreux du nord-ouest de la Chine a acheté 48 unités d'appareillage de commutation GGD à haut pouvoir de coupure HUAJIDIAN 1 200 A pour servir d'armoires de distribution principales pour son atelier, où l'installation était confrontée à des surtensions de courant de charge élevées et à des exigences strictes en matière de protection contre les courts-circuits. L'équipement a fonctionné en continu pendant trois ans sans déformation du boîtier ni défaut de surchauffe du jeu de barres ; notre équipe a géré l'ensemble du processus, y compris les études de site, l'optimisation de la solution et les conseils d'installation sur site.

2. Projet GGD résistant à la corrosion IP54 pour un parc chimique côtier

Une station de pompage souterraine dans un parc chimique côtier a acheté 26 unités d'appareillage de commutation personnalisé IP54 résistant à la corrosion pour résister à une humidité élevée et aux gaz corrosifs. Nous avons amélioré le processus de revêtement et installé des presse-étoupes scellés ; l'équipement a fonctionné de manière stable pendant 24 mois sans aucun problème de rouille ou de dégradation de l'isolation.

FAQ

Q1 : Quels services de personnalisation l'appareillage basse tension HUAJIDIAN GGD prend-il en charge ?

A1 : Trois domaines clés de personnalisation : ① Personnalisation dimensionnelle : Ajustement des dimensions de l'armoire (longueur, largeur, hauteur) pour s'adapter à l'espace spécifique de la salle de distribution électrique ; ② Améliorations de la protection : indice de protection IP40/IP54, revêtements anticorrosion et renforcement structurel antidéflagrant, adaptés aux usines chimiques et aux opérations minières ; ③ Mises à niveau intelligentes : pré-installation de capacités de communication à distance, de surveillance de la consommation d'énergie et de dispositifs de compensation automatique de la puissance réactive. Les services gratuits comprennent des enquêtes sur site, l'optimisation des dessins et des conseils d'installation sur site.

Q2 : Quels documents de qualification sont inclus avec la livraison de chaque unité HUAJIDIAN GGD ?

A2 : Un ensemble complet de documentation officielle est fourni lors de l'expédition : certificat de conformité d'usine, rapport de certification obligatoire 3C complet, schémas du système électrique, schémas de disposition des jeux de barres et liste détaillée des spécifications des composants. Toute la documentation répond aux normes d'acceptation des réseaux électriques nationaux et aux exigences des appels d'offres pour les projets à l'étranger.

Q3 : Quelles sont les différences environnementales entre l’armoire IP30 standard et l’armoire IP54 en option ?

A3 : Le modèle standard IP30 convient aux salles de distribution propres et sèches dans les centrales électriques, les immeubles de bureaux et les usines de machines générales, offrant une protection principalement contre les gros objets solides. Le modèle IP54 offre une protection contre les projections d'eau et les poussières fines, ce qui le rend adapté aux environnements humides ou corrosifs tels que les salles de pompage souterraines, les usines chimiques côtières et les sites miniers poussiéreux ; ces unités sont dotées de joints d'étanchéité, de sorties de câbles étanches et de revêtements antirouille améliorés.
