Armoire de distribution électrique basse tension

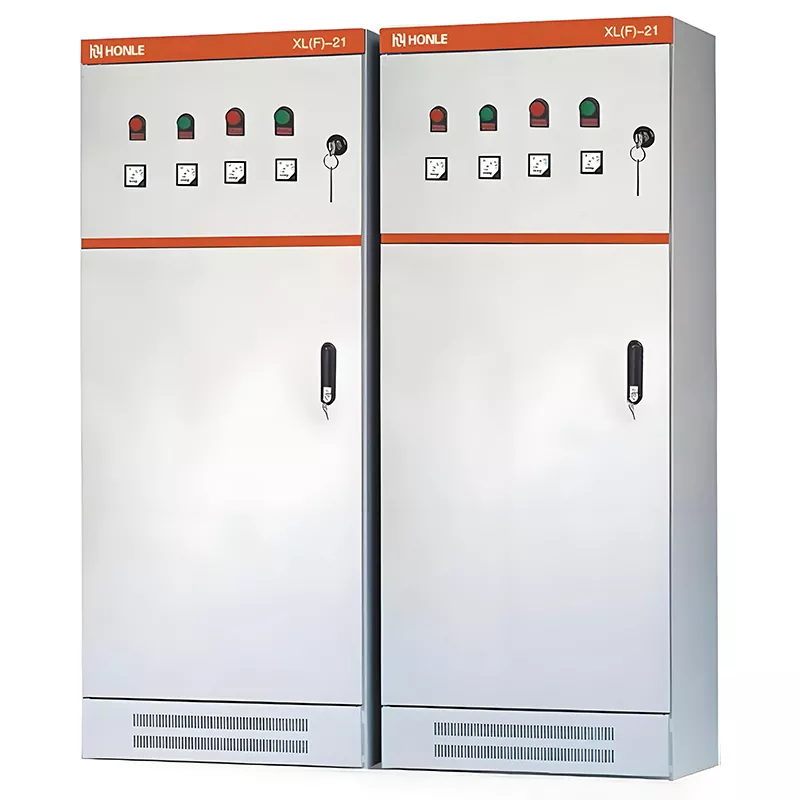

L'armoire de distribution électrique basse tension XL(F)-21 personnalisée HUAJIDIAN comprend un boîtier gris-blanc classique avec une bande d'accent orange sur le dessus. La porte de l'armoire est divisée en une section de commande supérieure et un compartiment d'équipement inférieur scellé, avec une porte verrouillable assurant la sécurité de fonctionnement. Une grille de ventilation intégrée en bas assure à la fois la dissipation de la chaleur et la protection contre la poussière.

Le panneau avant est livré en standard avec des indicateurs d'état rouge/vert (fonctionnement/défaut), des compteurs de tension et de courant et un interrupteur à clé de commande principal, permettant une surveillance en temps réel de l'état du circuit sans ouvrir l'armoire. L'installation est flexible, prenant en charge un placement mural autonome ou des configurations modulaires côte à côte, ce qui la rend adaptée aux projets de distribution d'énergie multicircuits de grande capacité.

En tant que fournisseur mondial d'équipements de distribution d'énergie, HUAJIDIAN exploite sa propre usine, en adhérant strictement aux normes GB/T 7251.12-2013 et CEI 60439. Fortes d'un historique de mises en œuvre réussies de projets, les armoires conviennent de manière fiable aux environnements tels que les installations industrielles poussiéreuses, les bâtiments commerciaux et les infrastructures municipales, répondant pleinement aux exigences de sécurité des applications électriques industrielles et civiles.

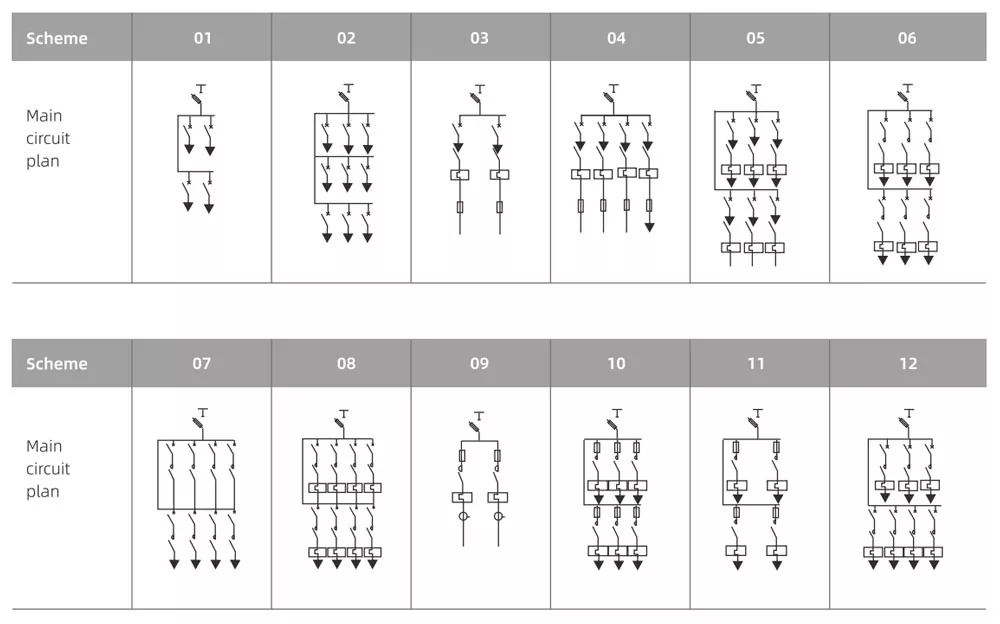

MODÈLE

Paramètres techniques de base

IMAGES DÉTAILLÉES

Avantages clés du produit

1. Structure de persienne anti-poussière améliorée

Contrairement aux armoires XL-21 standard, le modèle XL(F) présente une étanchéité optimisée au niveau des joints de l'armoire et des persiennes inférieures améliorées. Cette conception assure la ventilation tout en bloquant la poussière et l'humidité, réduisant ainsi le risque de courts-circuits et de vieillissement des composants, ce qui la rend idéale pour les ateliers poussiéreux dans des secteurs tels que le moulage, le textile et l'usinage.

2. Système de protection de sécurité multicouche

Double protection (surcharge, court-circuit et fuite à la terre) pour les disjoncteurs principaux et de dérivation, avec des voyants de défaut rouges pour des alertes visuelles immédiates concernant les anomalies du circuit ; une mise à la terre indépendante pour la porte de l'armoire, le cadre et les barres omnibus en cuivre, combinée à une conception à terre neutre séparée, élimine le risque que l'enceinte de l'armoire devienne sous tension ; un mécanisme de double verrouillage (clé de commande principale + verrouillage mécanique de la porte) garantit que l'alimentation est verrouillée pendant la maintenance, empêchant ainsi un fonctionnement accidentel pendant l'utilisation.

3. Barres omnibus en cuivre de haute pureté, économes en énergie et durables

Configuration standardisée utilisant des barres omnibus en cuivre rigide TMY de la norme nationale (GB), offrant une conductivité supérieure et une capacité de transport de courant élevée, garantissant une génération de chaleur minimale pendant un fonctionnement à pleine charge à long terme ; les perforations standardisées des jeux de barres et le câblage de dérivation organisé réduisent la résistance de contact, minimisant ainsi les pertes d'énergie et les coûts d'électricité au fil du temps.

4. Options flexibles de personnalisation et d’approvisionnement

L'usine HUAJIDIAN prend en charge deux modèles de fourniture : des armoires entièrement assemblées préinstallées avec des composants de norme nationale, ou des ventes d'armoires vides accompagnées d'un ensemble complet de matériaux auxiliaires (barres omnibus en cuivre, serrures de porte, rails de montage) ; Les dimensions de l'armoire, les indices de protection et les circuits internes peuvent tous être personnalisés selon des exigences spécifiques.

Conditions environnementales applicables

1. Température ambiante : -5°C à +40°C ; Température moyenne sur 24 heures ne dépassant pas 35°C ;

2. Altitude d’installation : ≤2000m ; solutions de déclassement disponibles pour les applications à haute altitude ;

3. Humidité ambiante : Humidité relative ≤90 % (à 20°C, sans condensation) ; des ventilateurs de déshumidification peuvent être installés pour les environnements d'atelier humides ;

4. Scénarios interdits : Ne pas utiliser en extérieur ; inadapté aux environnements contenant des gaz hautement corrosifs ou des atmosphères inflammables/explosibles ; des armoires antidéflagrantes spécialisées sont nécessaires pour les zones à risque d'explosion.

Étude de cas d'application dans le monde réel

Cas 1 : Atelier de filature textile à grande échelle (environnement industriel avec poussière)

Un important fabricant textile national a acheté 16 unités de l'armoire de distribution électrique basse tension HUAJIDIAN XL(F)-21 400A pour les utiliser dans ses lignes de production de filature. L'atelier génère des quantités importantes de peluches et de poussières de coton tout au long de l'année ; grâce aux persiennes anti-poussière IP30 améliorées, l'équipement fonctionne en continu pendant un an sans accumulation de poussière ni panne de court-circuit, réduisant ainsi la fréquence de maintenance de 60 % par rapport aux unités XL-21 standard. Plusieurs armoires sont connectées en parallèle pour contrôler de manière centralisée 48 machines à filer, facilitant ainsi une surveillance unifiée et un dépannage rapide.

Étude de cas 2 : Immeuble de bureaux commerciaux de grande hauteur à usage mixte (scénario d'infrastructure civile)

Un immeuble de bureaux commerciaux de 22 étages est équipé de huit armoires de distribution électrique principales HUAJIDIAN 630A et de vingt-quatre armoires de distribution secondaire. L'environnement intérieur correspond à l'indice de protection standard IP30, tandis que les instruments visuels frontaux réduisent la charge de travail des inspections de routine. Une conception de mise à la terre indépendante empêche l'électricité statique d'interférer avec les appareils électroniques sensibles du bureau, et la structure au sol adjacente au mur s'intègre parfaitement dans les gaines électriques étroites du bâtiment.

FAQ

Q1 : Quelle est la principale différence entre l'armoire anti-poussière XL (F)-21 et l'armoire de distribution XL-21 standard ?

R : Le XL (F)-21 est le modèle anti-poussière amélioré de HUAJIDIAN ; il comporte des bandes d'étanchéité au niveau des coutures de l'armoire et des persiennes anti-poussière optimisées à la base, offrant une résistance supérieure à la poussière, idéale pour les ateliers poussiéreux comme les installations de textile ou de moulage. La norme XL-21 n'offre qu'une protection IP30 de base sans protection renforcée contre la poussière, ce qui la rend mieux adaptée aux environnements propres comme les immeubles de bureaux.

Q2 : Quelle est la capacité de courant maximale et le nombre de circuits de dérivation pour l'armoire de distribution électrique basse tension standard ? La capacité peut-elle être augmentée ?

R : L'armoire standard prend en charge une puissance nominale d'interrupteur principal allant jusqu'à 630 A et peut accueillir 6 à 12 circuits de dérivation en fonction de la largeur de l'armoire. Pour des besoins de capacité plus élevés, plusieurs armoires peuvent être connectées en parallèle sans nécessiter de modifications structurelles supplémentaires.

Q3 : Est-il possible d'acheter uniquement l'armoire vide et d'installer les composants moi-même ? Quels accessoires sont inclus ?

R : HUAJIDIAN propose des armoires vides XL (F)-21 à acheter séparément, complètes avec des accessoires d'installation tels que des barres omnibus en cuivre TMY, des verrous antivol, des rails DIN et des borniers. Les tailles standard sont facilement disponibles et les armoires non standard peuvent également être personnalisées selon vos dessins.
